يمكن أن يؤدي وضع حاجز واحد غير متوافق إلى فشل الفحص البلدي, إثارة شكاوى ADA, وإبطال تغطية المسؤولية على موقع تجاري. للمقاولين, المهندسين المدنيين, ومديري العقارات, مواصفات حاجز المرور تشكل العمود الفقري القانوني والهيكلي لكل أمن محيط, حماية واجهة المتجر, ومشروع سلامة المشاة.

يوثق مجلس سلامة واجهة المتجر أكثر من 100 حوادث اصطدام مركبة بمبنى كل يوم في جميع أنحاء الولايات المتحدة, تسبب تقريبا 16,000 الإصابات و 2,600 الوفيات كل عام (مصدر: https://www.storefrontsafety.org/post/our-statistics). مصممة بشكل صحيح مواصفات حاجز المرور أوقف معظم هذه الحوادث قبل أن تصل المركبات إلى غلاف المبنى. يوحد هذا الدليل القوانين الفيدرالية, معايير ASTM, قواعد الأبعاد, ومتطلبات الأساس التي تشكل مواصفات حاجز المرور للمنشآت التجارية في 2026.

ما هي مواصفات حاجز المرور؟?

مواصفات حاجز المرور تحديد الأبعاد, مادة, الهيكلية, ومعايير الامتثال التي تحكم أداء الحاجز في بيئة تجارية. تغطي الفئة الارتفاع, قطر, سمك الجدار, عمق الأساس, التباعد, تصنيف الحادث, والوضوح - كل واحد مرتبط برمز حاكم محدد.

هناك أربعة أطر تنظيمية تشكل كل عملية تثبيت تجارية:

• Mutcd يحكم التنسيب ووضوح مراقبة حركة المرور في حق الطريق العام.
• أدا ينظم تصاريح الوصول على طول طرق المشاة.
• ASTM يحكم التأثير وأداء تصنيف الأعطال.
• رموز AHJ المحلية السماح بالحكم, تصاريح حق الطريق, والوصول إلى النار.

يوازن كل قرار بشأن المواصفات بين هدفين هندسيين متنافسين: تقييد وصول المركبات مع الحفاظ على إمكانية وصول المشاة. افتقد التوازن, والتثبيت إما يفشل في الفحص أو يفشل في الحماية.

لماذا تعتبر المواصفات مهمة للمشاريع التجارية

تحمل المنشآت غير المتوافقة ثلاثة التزامات ملموسة. تؤدي عمليات التفتيش الفاشلة إلى تأخير إغلاق المشروع وتؤدي إلى عمليات تحديث مكلفة. يعرض عدم توافق ADA أصحاب العقارات للمطالبات المدنية وإنفاذ الباب الثالث. تتطلب شركات التأمين بشكل متزايد الامتثال الموثق لمعايير الحاجز قبل الاكتتاب في العقارات التجارية. تحديد المرة الأولى بشكل صحيح يحمي الميزانية, الجدول الزمني, ومالك العقار.

القوانين الحاكمة & أطر الامتثال للشمعات

أربع طبقات من التعليمات البرمجية تحكم الأعمال التجارية مواصفات حاجز المرور في كل الولايات المتحدة. موقع. تحمل كل طبقة آلية التنفيذ الخاصة بها ووضع الفشل الخاص بها.

متطلبات MUTCD بولارد

يحدد دليل الإدارة الفيدرالية للطرق السريعة بشأن أجهزة التحكم في حركة المرور الموحدة التنسيب, لون, وقواعد الوضوح لأي مقاولين يقومون بتثبيت الحواجز في حق الطريق العام أو استخدامها كجهاز للتحكم في حركة المرور. تعالج متطلبات حاجز MUTCD الحد الأدنى من الانعكاسية, الإزاحة الجانبية من ممرات السفر, والرؤية الليلية. يجب على الفرق الهندسية الرجوع إلى دليل وضع حاجز MUTCD الكامل للقواعد الخاصة بالتطبيق.

متطلبات ADA بولارد

ال 2010 تتحكم معايير ADA للتصميم الذي يسهل الوصول إليه في كيفية تفاعل الحواجز مع مسارات المشاة. هناك ثلاث قواعد تقود كل عملية تثبيت تجارية:

• يجب أن تتمتع المسارات التي يمكن الوصول إليها بعرض واضح مستمر يبلغ 36 بوصة على الأقل وفقًا لمعايير ADA §403.5.1, مع مساحات تمرير 60 × 60 بوصة لكل منها 200 قدم لكل §403.5.3. بالإضافة إلى ذلك, بموجب §307.2, يجب ألا تبرز الشمعات أكثر من 4 بوصة في مسار الدوران إذا كانت الحافة الأمامية بينهما 27 و 80 بوصة فوق الأرضية النهائية.
• الكائنات المثبتة بين 27 و 80 بوصة فوق الأرض لا يمكن أن تبرز أكثر من 4 بوصة في الطريق.
• لا يجوز للحواجز الأمنية عند المداخل التي يمكن الوصول إليها أن تعيق طرق الوصول أو وسائل الخروج.

تنطبق متطلبات ADA Bollard هذه على كل متاجر التجزئة تقريبًا, ضيافة, مكتب, والملكية المؤسسية التي يغطيها الباب الثالث.

معايير تصنيف الأعطال ASTM

اثنان من معايير ASTM يحكمان أداء التأثير:

• أستم F2656/F2656M-23 يغطي اختبار حاجز المركبات عالي السرعة للتخفيف من آثار المركبات المعادية, أمن محيط المرافق الفيدرالية, والبنية التحتية الحيوية. يستخدم الاختبار شاحنة متوسطة الحجم بوزن 15000 رطل 30, 40, أو 50 ميل في الساعة وتنتج تسميات M30/M40/M50 مع P1, ص2, أو تصنيفات الاختراق P3.
• أستم F3016/F3016M-19 يغطي تأثيرات المركبات منخفضة السرعة على واجهات المحلات التجارية, أماكن للجلوس في الهواء الطلق, ومناطق المشاة. يستخدم الاختبار مركبة بديلة بوزن 5000 رطل في 10, 20, أو 30 ميلا في الساعة وتنتج تسميات S10 / S20 / S30.

يجب أن تتوافق حماية واجهة المتجر والمقاعد الخارجية مع ASTM F3016. أمن محيط في الاتحادية, مالي, أو المواقع عالية التهديد يجب أن تتوافق مع ASTM F2656.

الكود المحلي & حق المرور البلدي

بينما تختلف المراسيم المحلية بشكل كبير, تتطلب قوانين حق الطريق القياسية البلدية - مثل تلك المطبقة في تخطيطات المرافق القياسية في مقاطعة سانتا كلارا - في كثير من الأحيان خلوصًا لا يقل عن 48 بوصة من أعمدة الكهرباء و60 بوصة كحد أدنى من الخلوص من صنابير إطفاء الحرائق لضمان الوصول في حالات الطوارئ. يجب على المهندسين المدنيين التحقق من هذه المعلمات مقابل العنوان المحلي 12 مراسيم حق الطريق الصادرة عن السلطة المحددة ذات الاختصاص القضائي (AHJ) قبل السماح. تحمل تركيبات حارات الحريق متطلبات إضافية بموجب قسم قانون مكافحة الحرائق الدولي 503, والتي تفرض عمومًا حواجز قابلة للإزالة أو قابلة للطي على طرق الوصول في حالات الطوارئ.

تحديد الشمعات للطرح متعدد المواقع? OptSigns’ يقوم الفريق الهندسي بمراجعة خطط المشروع مقابل MUTCD, أدا, ومتطلبات الكود المحلي. →

➡️طلب مراجعة الامتثال!

أبعاد حاجز المرور & مواصفات البناء

الأبعاد مواصفات حاجز المرور تحديد كل من الوضوح البصري والأداء الهيكلي. هناك ثلاثة قياسات تقود كل عملية تثبيت تجارية.

متطلبات الارتفاع القياسية

تجاري مواصفات حاجز المرور ارتفاع المكان في 36 إلى نطاق 48 بوصة فوق سطح الأرض. يجب على فرق المشروع تحديد الارتفاع حسب التطبيق:

• 36 بوصة تناسب تحديد المشاة منخفض السرعة والاستخدام الزخرفي.
• 42 تعتبر البوصة بمثابة الإعداد الافتراضي التجاري لواجهات المحلات التجارية وحماية منطقة وقوف السيارات.
• 48 بوصة وما فوق تنطبق على المحيط الأمني ​​والمنشآت عالية الوضوح.

مواصفات القطر القياسي

الحد الأدنى لقطر مركز السلامة هو 4 بوصة. الأقطار التجارية ترتفع من هناك. أربعة- وتتعامل المشاركات مقاس 6 بوصات مع التحديد وواجبات واجهة المتجر القياسية. تتعامل الأعمدة مقاس 8 بوصات مع توجيه حركة المرور للخدمة المتوسطة ومحيط ساحة انتظار السيارات. عشرة- وتتعامل المشاركات مقاس 12 بوصة مع تطبيقات الأمان ومكافحة ذاكرة الوصول العشوائي. يرتبط القطر ارتباطًا مباشرًا بامتصاص طاقة الارتطام، حيث تعمل الأعمدة الأكبر حجمًا على تبديد المزيد من الطاقة الحركية لكل حدث تصادم.

مادة & معايير البناء

تستخدم الحواجز التجارية شديدة التحمل الأنابيب الفولاذية في الجدول الزمني 40 أو الجدول الزمني 80 سمك الجدار, مملوءة بالخرسانة لزيادة امتصاص الكتلة والصدمات. جدول 80 يحمل جدرانًا أكثر سمكًا ويخدم تطبيقات من الدرجة الأمنية. جدول 40 يغطي الرسوم التجارية القياسية. تشمل بدائل المواد الفولاذ المقاوم للصدأ للبيئات المسببة للتآكل, حديد الدكتايل للأغطية الزخرفية, ومركبات البوليمر لوظائف التحديد المرنة.

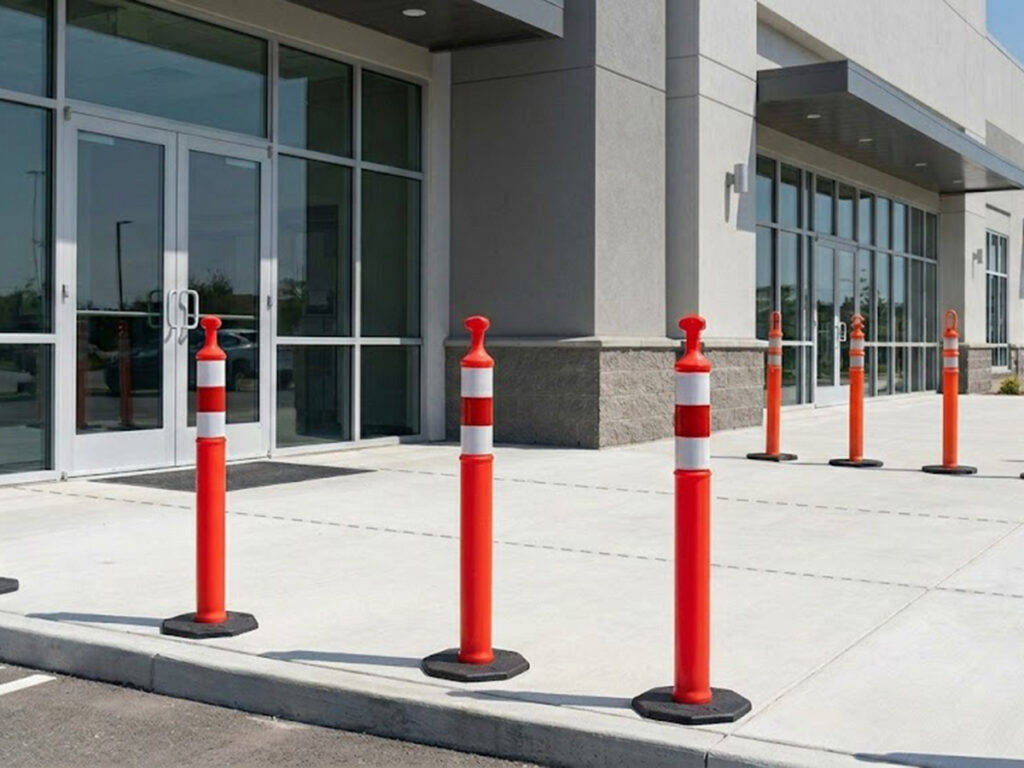

متطلبات تباعد بولارد: قاعدة 3 إلى 5 أقدام

تشكل متطلبات التباعد بين الحبال القسم الأكثر ذكرًا في أي مواصفات تجارية. يوازن النطاق الافتراضي بين تقييد المركبات ووصول المشاة، ويظل النقطة الأكثر شيوعًا مواصفات حاجز المرور الفشل في التفتيش.

نطاق التباعد القياسي

التباعد التجاري يقع بين 3 و 5 قدم من المركز إلى المركز. لحساب الفتح الواضح الدقيق W_(واضح) بين عمودين, يستخدم المهندسون الصيغة:

ث_(واضح) = س_(مركز) – د_(مربط الحبال) (حيث S_(مركز) هو التباعد من مركز إلى مركز وD_(مربط الحبال) هو القطر الخارجي).

على سبيل المثال, في حالة تحديد 6.625 بوصة (جدول 40 6″ ماسورة) الشمعات عند 42 بوصة من المركز إلى المركز, الفتح الواضح هو 42 – 6.625 = 35.375 بوصة, الذي يفشل في الحد الأدنى لمتطلبات ADA §403.5.1 مقاس 36 بوصة. للامتثال, يجب زيادة التباعد من المركز إلى المركز إلى الأقل 43 بوصة. يمنع الحد الأقصى الذي يبلغ 5 أقدام سيارات الركاب القياسية من التنقل بين الأعمدة. التباعد الأضيق يقيد الوصول ولكنه يمنع تدفق المشاة. تعمل المسافات الأوسع على تحسين إمكانية الوصول ولكنها تسمح بمرور السيارة.

التباعد حسب التطبيق

طلب	التباعد الموصى به	المنطق الحاكم
ممرات المشاة	36-48 بوصة	تصريح ADA + وصول
حماية واجهة المتجر	48-60 بوصة	كتلة السيارة + أدا
محيط مضاد للرام	48 في الحد الأقصى	هزيمة عرض مركبة الركاب
تحميل محاذاة قفص الاتهام	عامل	التخليص التشغيلي
ممر الدراجات الهوائية / المسار المشترك	60+ في	خلوص المقود

مصادر: أدا §403.5; أستم F2656-23; أستم F3016-19.

الغوص في عمق دليل تباعد حاجز المرور من خلال إظهار حالات الاستخدام المختلفة.

حساب التباعد لخطوط الملكية المخصصة

تتطلب المحيطات غير النظامية تحليل اتجاه التهديد. يجب على الفرق الهندسية تشديد المسافات على طول متجهات اقتراب المركبات المحتملة والحفاظ على فترات زمنية متسقة على طول المسارات المستقيمة. تتطلب الزوايا والتقاطعات اهتمامًا خاصًا - يجب ألا تؤدي الحواجز أبدًا إلى إنشاء نقاط عمياء أو حجب خطوط رؤية المشاة. ال مواصفات حاجز المرور بالنسبة لأي موقع مخصص، يجب الرجوع إلى مسح الممتلكات وتقييم التهديد قبل التخطيط النهائي.

مؤسسة بولارد & مواصفات التثبيت

يحدد اختيار الأساس ما إذا كان الحاجز يعمل وفقًا للمواصفات المقدرة أو يفشل تحت الحمل. ثلاثة أنواع أساسية تغطي كل السيناريوهات التجارية, ويؤدي تركيب لوحة القاعدة إلى تعزيز الأداء طويل المدى على نطاق أوسع مواصفات حاجز المرور نطاق.

مصفوفة قرار نوع المؤسسة

نوع الأساس	عمق / طريقة	الأفضل ل	مقاومة التأثير
جبل عميق (مغروس)	3-4 قدم, مجموعة ملموسة	محيط دائم, مكافحة الكبش	الحد الأقصى
جبل ضحل	~ 6 بوصة, لوحات القاعدة	المواقع مع المرافق أدناه	عالي
مثبت على السطح	انسحب, المراسي عالية الدقة	التوجيه المروري, ترسيم	محدود
قابل للإزالة / قابل للسحب	كم أو ميكانيكية	ممرات النار, الوصول الخاضع للرقابة	عامل

مصدر: بروتوكولات الاختبار ASTM F2656-23; مواصفات أساس الشركة المصنعة.

معايير التركيب العميق

تتطلب التركيبات العميقة 3 ل 4 قدم من عمق أقل من الدرجة المحددة في خرسانة 3000-4000 رطل لكل بوصة مربعة. يجب أن تمتد القاعدة أسفل خط الصقيع المحلي, ويجب أن تتوافق تقوية حديد التسليح مع كود البناء المحلي. يوفر التثبيت العميق أقصى قدر من قوة التوقف ويتوافق مع المتطلبات الأساسية لتطبيقات ASTM F2656 المضادة للكبش.

جبل الضحلة وجبل السطح

تستخدم الأساسات الضحلة لوحات أساسية مترابطة تقريبًا 6 بوصة عميقة, الذي يناسب المواقع ذات المرافق الضحلة (غاز, الفيبر, ماء). يتم تثبيت التركيبات المثبتة على السطح مباشرةً على الألواح الخرسانية الموجودة باستخدام إسفين عالي التحمل أو مثبتات كيميائية. يتعامل التثبيت على السطح مع توجيه حركة المرور والترسيم البصري ولكنه يوفر مقاومة محدودة للصدمات. الكامل المضمن مقابل. تغطي مقارنة الأساس المثبت على السطح مواصفات المرساة, متطلبات البلاطة, والتسامح التثبيت.

اقرأ المزيد عن متطلبات قاعدة الحاجز ولوحة القاعدة للتركيب المضمن والسطحي.

استراتيجية التنسيب عن طريق التطبيقات التجارية

مواصفات حاجز المرور التحول مع التطبيق. هناك خمسة سيناريوهات تجارية تهيمن على قرارات الشراء بين الشركات, وتختلف متطلبات وضع الحاجز بشكل حاد عبر كل منها.

محيط الملكية & مكافحة رام الأمن

يتطلب أمن المحيط حواجز ذات تصنيف ASTM F2656 مطابقة لملف تعريف تهديد الموقع. تتطلب الطرق الحضرية منخفضة السرعة عادةً M30. الفيدرالية ذات القيمة العالية, مالي, وتستدعي مواقع البنية التحتية الحيوية M50/P1. تعتمد مسافة النكسة من الأصول المحمية على فئة اختراق التصنيف - تتحمل تصنيفات P1 النكسات تحتها 4 قدم.

واجهة المتجر & حماية مدخل البيع بالتجزئة

واجهة المتجر مواصفات حاجز المرور يجب أن يتوافق مع ASTM F3016. حوادث خطأ الدواسة تقود السيارة تقريبًا 41% من تعطل واجهة المتجر, مع حدوث معظم الأحداث بسرعات منخفضة في مواقف السيارات [1]. تم وضع الشمعات 3 ل 5 قدم من الواجهة, متباعدة بفواصل زمنية قصوى تبلغ 4 أقدام على طول خط واجهة المتجر, اعتراض معظم التوغلات منخفضة السرعة قبل أن تصل المركبات إلى الزجاج.

أرصفة التحميل & مناطق الخدمة

تعمل أعمدة رصيف التحميل على حماية أدوات تسوية الرصيف, معدات, والأعمدة الهيكلية. يتبع التنسيب هندسة مناورة المقطورة بدلاً من قواعد المشاة. تعمل أعمدة حماية الزوايا عند حواف تسوية الرصيف وأعمدة حماية الأعمدة داخل منطقة الرصيف على تقليل تلف المعدات أثناء عمليات الدعم.

ساحات المشاة & طرق ADA

يجب أن تحتوي مواضع الساحة وممرات المشاة على مساحة مرور لا تقل عن 60 بوصة لكل منها 200 قدم وعرض واضح مستمر 36 بوصة. لا يمكن أن تبرز الشمعات في هذه المناطق أكثر من 4 بوصة في الطريق بين 27 و 80 بوصة فوق الدرجة.

ممرات النار & وصول الطوارئ

تتطلب تركيبات حارات الحريق إمكانية الإزالة, قابل للسحب, أو الأعمدة القابلة للطي بموجب قسم قانون مكافحة الحرائق الدولي 503. تسجيل خروج قائد الإطفاء هو بوابة المشروع, ليست مراجعة مجاملة - تحديد الحواجز غير القابلة للإزالة على حارة الحريق يفشل في التفتيش.

قائمة مراجعة المواصفات للمشتريات B2B

تقوم قائمة مراجعة ما قبل الشراء التالية بدمج كل قرار يتعلق بمواصفات حاجز المرور في مرجع واحد:

• تم تحديد التطبيق (الأمن / التوجيه / إمكانية الوصول / الديكور)
• تم تحديد تصنيف الأعطال (أستم F2656 / F3016 / غير مصنف)
• ارتفاع, قطر, والجدول الزمني للجدار المحدد
• نوع الأساس مطابق لظروف الموقع
• تم حساب التباعد وفقًا لـ ADA وحالة الاستخدام
• تم التحقق من الموافقات المحلية (أعمدة المرافق 48 في, صنابير النار 60 في)
• تم تحديد مسار تصريح AHJ
• تم تأكيد تراكبات حارة النار وADA
• مصدر الاقتباس مع وثائق التثبيت الكاملة

جاهز للشراء? أرسل مواصفات المشروع إلى Optsigns’ فريق تجاري لعرض أسعار في نفس اليوم, تسعير الحجم, والوثائق الجاهزة للتثبيت. طلب عرض أسعار الآن!

خاتمة: حدد الحق في المرة الأولى

مواصفات حاجز المرور تثبيت كل تثبيت تجاري متوافق. إطار العمل المكون من أربعة رموز — MUTCD, أدا, ASTM, و AHJ المحلي - يملي كل الأبعاد, الهيكلية, وقرار التنسيب من المفهوم حتى الإغلاق. المقاولون, المهندسين المدنيين, ومديرو العقارات الذين يحددون هذا الإطار يحمون مشاريعهم من فشل التفتيش, التعرض للمسؤولية, والتعديلات التحديثية المكلفة.

للحصول على عرض كامل لفئات المنتجات، بما في ذلك T-Top, مرن, قابل للتكديس, والحواجز العاكسة التي تلبي مواصفات حاجز المرور المبينة أعلاه — راجع Optsigns’ الدليل الكامل لأعمدة المرور.

الأسئلة المتداولة

تظهر الأسئلة التالية في أغلب الأحيان عندما تقوم فرق B2B بتدقيق أعمالها مواصفات حاجز المرور قبل الشراء.

ما هو التباعد القياسي لأعمدة المرور؟?

التباعد التجاري يقع بين 3 و 5 قدم من المركز إلى المركز. ثلاثة أقدام تحافظ على خلوص الكرسي المتحرك من ADA; تظل خمسة أقدام ضيقة بما يكفي لمنع سيارات الركاب.

ما هو الارتفاع الذي يجب أن يكون عليه الحاجز التجاري?

تقف الشمعات التجارية 36 ل 48 بوصة فوق الأرض. تعد اثنتين وأربعين بوصة بمثابة الإعداد الافتراضي الأكثر شيوعًا لواجهات المتاجر وأماكن وقوف السيارات.

ما هو الفرق بين ASTM F2656 وF3016?

يختبر F2656 التأثيرات عالية السرعة باستخدام شاحنة بوزن 15000 رطل بسرعة 30-50 ميلاً في الساعة لأمن المحيط. يختبر F3016 التأثيرات منخفضة السرعة باستخدام مركبة يبلغ وزنها 5000 رطل بسرعة 10-30 ميلاً في الساعة لواجهات المتاجر ومناطق المشاة.

هل تحتاج الشمعات إلى الامتثال لـ ADA؟?

نعم. يجب أن تحتوي الحواجز الموجودة على طول الطرق التي يمكن الوصول إليها على عرض واضح يبلغ 36 بوصة كحد أدنى, 60-بوصة تمرير المسافات كل 200 قدم, وقاعدة بروز بحد أقصى 4 بوصات بين 27 و 80 بوصة فوق الدرجة.

ما مدى عمق الأساس الذي يجب أن يكون عليه الحاجز?

تتطلب التركيبات العميقة 3 ل 4 قدم من عمق أقل من الدرجة المحددة في خرسانة 3000-4000 رطل لكل بوصة مربعة. تستخدم البدائل ذات التركيب الضحل لوحات قاعدة مترابطة مقاس 6 بوصات.

ما هو الحد الأدنى لقطر حاجز الأمان?

الحد الأدنى لقطر مركز السلامة هو 4 بوصة. يصل حجم تطبيقات الأمان ومكافحة ذاكرة الوصول العشوائي إلى 8, 10, أو 12 بوصة.

مراجع

• نحن. وزارة العدل. “2010 معايير ADA للتصميم الذي يمكن الوصول إليه - الفصل 4: طرق يمكن الوصول إليها (§403.5).
• نحن. لوحة الوصول. “الفصل 4: طرق يمكن الوصول إليها - دليل لمعايير ADA.”
• ASTM الدولية. “أستم F2656/F2656M-23 طريقة الاختبار القياسية لاختبار تصادم الحواجز الأمنية للمركبات.
• ASTM الدولية. “أستم F3016/F3016M-19 طريقة الاختبار القياسية للاختبار البديل لأجهزة الحماية من تأثير المركبات.”
• مجلس الكود الدولي. “قسم كود الحريق الدولي 503: طرق الوصول لأجهزة الإطفاء.“
• الإدارة الفيدرالية للطرق السريعة. “دليل على أجهزة مراقبة حركة المرور الموحدة (Mutcd).”
