Por que a cor do sinal de desvio é uma decisão de conformidade federal, Não é uma escolha de campo

A maioria dos responsáveis ​​por compras trata a sinalização de desvio como um item de linha de mercadoria. Essa suposição custa caro às agências - errada cor do sinal de desvio desencadeia não conformidades na Avaliação de Segurança da Zona de Trabalho da FHWA, rejeições de propostas estaduais do DOT, e exposição à responsabilidade civil quando acidentes secundários ocorrem em zonas de incidente sinalizadas incorretamente.

Todo cor do sinal de desvio carrega um significado atribuído pelo governo federal sob a Parte MUTCD 6 e 23 Parte CFR 655. Sinais laranja planejaram controle de tráfego temporário. Rosa fluorescente sinaliza incidentes de emergência não planejados. Azul, vermelho, e roteamento direcional com codificação verde em redes de emergência de vários corredores. Amarelo alerta sobre perigos rio acima – mas nunca orienta os motoristas ao longo de uma rota de desvio. Combinar essas cores em um pacote de compras é uma categoria 1 Não conformidade MUTCD.

Este guia decodifica cada cor do sinal de desvio em termos de que os responsáveis ​​pelas aquisições, empreiteiros civis, e equipes de gerenciamento de incidentes (IMT) pode atuar diretamente - com os códigos de seção MUTCD, Especificações de folhas ASTM, e protocolos DOT estaduais necessários para construir um pacote de sinalização totalmente compatível.

Sinais de desvio laranja: O padrão para controle de tráfego temporário planejado

Laranja continua sendo o principal cor do sinal de desvio para todas as implantações planejadas de zonas de trabalho e desvios de construção de acordo com a Tabela 6F-1 do MUTCD. As seções 6F.57 e 6F.58 regem as especificações dos sinais DETOUR e DETOUR ARROW, exigindo um fundo laranja com legenda preta na fonte Série E modificada.

Escala de tamanhos de sinalização padrão por classe de estrada: 36″×18″ para estradas locais, 48″×24″ para arterial, e 60″×30″ para rodovias de alta velocidade conforme MUTCD Figura 6F-6. As folhas retrorrefletivas devem atender, no mínimo, à ASTM D4956 Tipo III. A cobertura laranja fluorescente Tipo IX ou Tipo XI aplica-se a corredores que excedam 45 mph para maior visibilidade diurna.

Laranja na Grade Direcional de Emergência: Roteamento no sentido oeste

Além das zonas de trabalho padrão, laranja carrega uma segunda identidade em sistemas de roteamento de emergência multiestaduais. Na Rede de Emergência codificada por cores implantada pelo DOT da Pensilvânia, Ohio DOT, e Virginia DOT durante grandes fechamentos interestaduais, laranja designa a rota alternativa sentido oeste. Os oficiais de compras que elaboram contratos de resposta a emergências para esses estados devem estocar kits DETOUR laranja com configurações de seta específicas para o oeste - separados do inventário laranja da zona de trabalho padrão.

Falha ao manter kits laranja com código direcional ao lado do azul, vermelho, e as contrapartes verdes deixam um IMT incapaz de ativar a rede num curto espaço de tempo, qual Manual de gerenciamento de incidentes de trânsito da FHWA (AO VIVO-SA-09-01) identifica como a principal causa de confusão na rota de evacuação.

Sinais de desvio rosa fluorescentes: O Padrão de Gerenciamento de Incidentes MUTCD Capítulo 6I

Rosa fluorescente é o oficialmente designado cor do sinal de desvio para gerenciamento de incidentes não planejados sob MUTCD Capítulo 6I. Seção 6I.01 institui a Área de Gerenciamento de Incidentes de Trânsito (EQUIPE) estrutura. Seção 6I.02 define as quatro zonas de implantação — Aviso Antecipado, Transição, Atividade, e Rescisão – em que opera a assinatura rosa.

O FHWA selecionou o rosa fluorescente precisamente porque não carrega nenhum significado pré-existente no léxico do driver. Ao contrário do laranja (associado a obras rodoviárias) ou amarelo (associado à cautela), rosa força novo processamento cognitivo. Motoristas lentos, leia o sinal, e cumprir — uma resposta comportamental mensurável que os dados de falhas secundárias suportam.

Segundo dados dos EUA. Administração Federal de Rodovias (Fhwa), acidentes secundários são responsáveis ​​por aproximadamente 20% de todos os incidentes de trânsito. Além disso, para cada minuto adicional, um incidente primário permanece no local, o risco de um acidente secundário aumenta em 2.8% (Fonte: https://ops.fhwa.dot.gov/publications/fhwahop10009/tim_fsi.htm). Rápido, a implantação TIMA devidamente codificada por cores reduz diretamente esse número, acelerando a resposta do driver na Zona de Alerta Antecipado.

Gatilhos de implantação de sinal de desvio rosa

Os responsáveis ​​por compras devem entender exatamente quais tipos de incidentes exigem legalmente o TTC rosa de acordo com os protocolos do Capítulo 6I:

• Acidentes fatais ou incidentes com lesões envolvendo vários veículos que exijam fechamento de faixa excedendo 30 minutos
• Derramamentos de materiais perigosos que exigem isolamento de corredor HAZMAT
• Eventos climáticos severos provocando fechamentos obrigatórios de rodovias (incêndio florestal, enchente, gelo)
• Eventos de ameaças ativas que exigem desvios de tráfego direcionados à aplicação da lei

Especificações do letreiro rosa fluorescente: A cobertura ASTM tipo XI não é negociável

A cobertura prismática fluorescente ASTM D4956 Tipo XI é o único substrato compatível para sinais de incidente rosa. Tipos III, 4, e VII não possuem o desempenho fluorescente necessário para a visibilidade TIMA sob condições de luz diurna e de farol. A aprovação provisória IA-11 da FHWA rege as folhas rosa fluorescentes em jurisdições ainda não atualizadas para a 11ª edição do MUTCD.

Tamanhos padrão de sinalização TIMA: 48″×48″ (DESVIO), 36″×36″ (SETA DE DESVIO), 60″×30″ (ESTRADA FECHADA). A sinalização portátil enrolável deve ser implantada sob 90 segundos por protocolos de melhores práticas do IMT. Seção de especificações padrão Caltrans 12-3.06 requer roteamento de desvio rosa fluorescente para fechamentos de nível Sig-Alert. Michigan DOT exige encenação rosa dentro 15 minutos de um nível 1 declaração de incidente.

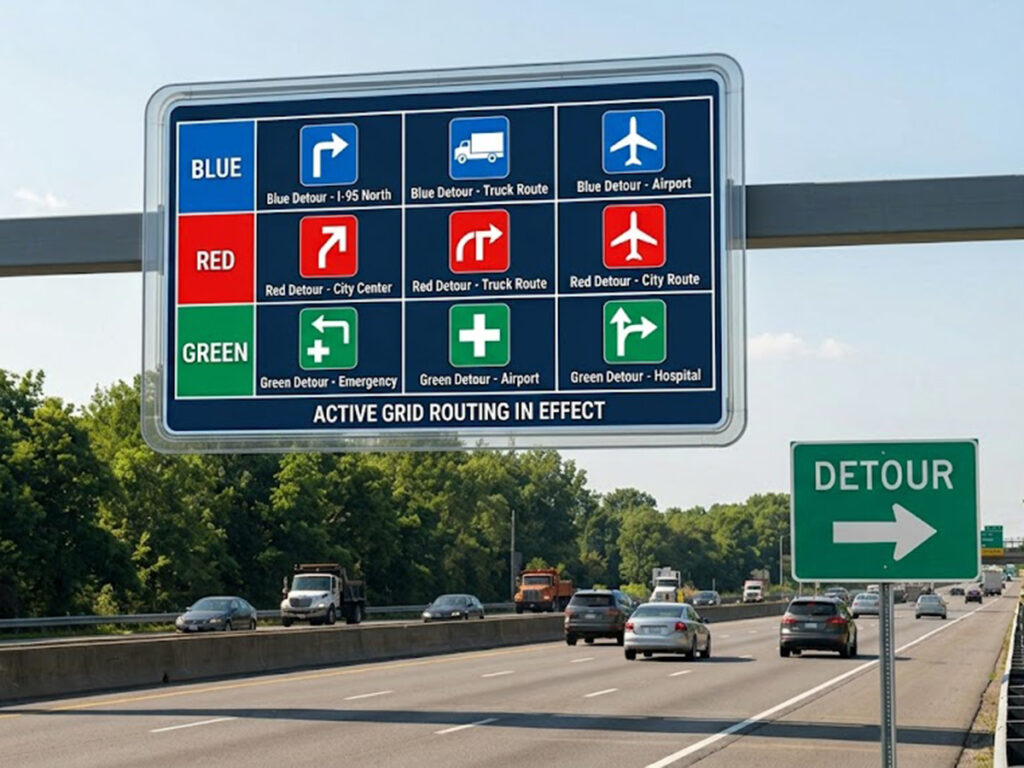

Azul, Vermelho, e sinais de desvio verdes: A grade de cores direcional de emergência

Azul, vermelho, e os sinais verdes de desvio não são categorias padrão MUTCD independentes. Eles funcionam como designadores direcionais dentro dos sistemas estaduais de grade de cores de emergência em nível DOT, ativados durante grandes fechamentos interestaduais - desastres naturais, falhas de ponte, ou incidentes de trânsito de vários dias.

A matriz padrão de quatro cores atribui: Azul = sentido norte, Vermelho = sentido sul, Verde = sentido leste, Laranja = sentido oeste. Pensilvânia DOT, Ohio DOT, Carolina do Norte DOT, e Virginia DOT operam versões formais desta grade. Os oficiais de compras que gerenciam contratos DOT multiestaduais devem manter variantes de kits específicas do estado porque as atribuições direcionais podem ser diferentes.

Assinar a cor	Direção da grade	Implantação DOT Primária	Grau de cobertura
Azul	Sentido norte	Ncdot, VDOT (rotas de evacuação)	ASTM Tipo III mín. / Tipo IX preferido
Vermelho	Em direção ao sul	PennDOT (I-81, Corredor I-78)	ASTM Tipo III mín. / Tipo IX preferido
Verde	Sentido leste	Ohio DOT (SR-315, I-270)	ASTM Tipo III mín. / Tipo IX preferido
Laranja	Sentido oeste	PennDOT, Ohio DOT	ASTM Tipo III mín. / Preferencialmente fluorescente tipo XI
Rosa fluorescente	TTC do incidente (todas as direções)	Caltrans, Mdot, FDOT	ASTM Tipo XI necessário

Fonte: FHWA Gerenciando Tráfego Durante Incidentes e Emergências

Conformidade com sinal de desvio azul: Evitando confusão com placas de serviço padrão

O azul cor do sinal de desvio cria um risco específico de conformidade de compras. MUTCD Seção 2A.05 atribui o azul como fundo padrão para sinais de orientação de serviços de motoristas (hospitais, áreas de descanso, combustível - a série D). Os sinais de desvio azuis da grade de emergência usam um formato de legenda diferente e nunca devem substituir ou se assemelhar aos sinais de serviço azuis padrão.

Os responsáveis ​​pelas compras devem manter classificações de inventário separadas para sinais azuis de desvio da rede de emergência e sinais azuis de serviço. O DOT da Carolina do Norte implanta sinais de desvio com código azul para a rota alternativa de emergência US-74 em direção ao norte durante evacuações de tempestades costeiras - todos carregam 'DESVIO DE EMERGÊNCIA explícito’ sub-lendas para diferenciá-los no campo.

Conformidade com sinal de desvio vermelho: O risco de uso indevido de campo crítico

Vermelho cor do sinal de desvio carrega o maior risco de uso indevido de qualquer cor de grade. MUTCD atribui vermelho exclusivamente para STOP, NÃO ENTRE, e sinais de CAMINHO ERRADO em operações padrão. As equipes de campo não familiarizadas com os protocolos de rede de emergência podem interpretar mal os sinais vermelhos de desvio – ou implantá-los fora de uma ativação de rede autorizada – criando uma perigosa confusão para os motoristas..

Os oficiais de compras devem: segregar sinais vermelhos de desvio em armazenamento somente de emergência claramente identificado, incluem 'SOMENTE ROTEAMENTO DE EMERGÊNCIA’ sublegendas em todos os sinais da grade vermelha, e implementar procedimentos escritos de autorização de implantação. O DOT da Pensilvânia especifica vermelho para rotas de emergência no sentido sul na I-81 e I-78 – essas ativações exigem uma declaração formal de emergência distrital antes da implantação do sinal.

Sinais de desvio amarelos: A armadilha da conformidade que desencadeia não conformidades da FHWA

Amarelo é o mais mal utilizado cor do sinal de desvio em compras B2B. As equipes de campo geralmente substituem o amarelo pelo laranja quando o estoque de laranja fica curto, acreditar que as cores têm significado equivalente. Eles não. Seção 2C do MUTCD.01 reserva o amarelo exclusivamente para os sinais de alerta permanentes da série W – perigos geométricos, Reduções de velocidade, condições ambientais.

Tabela MUTCD 6F-1 e Seção 6F.01 exigir explicitamente um fundo laranja para todos os sinais de desvio TTC em zonas de trabalho e TIMAs. As avaliações de segurança da zona de trabalho da FHWA classificam a substituição de amarelo por laranja como uma categoria 1 não conformidade, a descoberta de maior gravidade em uma auditoria federal de zona de trabalho.

O papel legítimo do amarelo: Aviso prévio, Não desvio de rota

Os sinais amarelos da série W desempenham um papel obrigatório e legítimo na preparação de desvios - mas apenas na Zona de Aviso Antecipado, antes do início da rota de desvio. A sequência de implantação correta é:

Amarelo W20-1 (“Trabalho na estrada pela frente”) e W4-2 (“Desvio à frente”) sinalização no extremo montante da Zona de Aviso Antecipado

• Dispositivos de canalização laranja e sinais DETOUR marcando a rota real
• Sinais rosa fluorescentes se o fechamento for causado por incidente (O Capítulo 6I se aplica)
• “FIM DO DESVIO” sinal laranja no ponto de retorno ao trajeto normal

A Tabela 6C-1 do MUTCD rege as distâncias de colocação de sinais de aviso prévio por limite de velocidade publicado. As equipes de compras devem solicitar as duas séries W amarelas (aviso prévio) e TTC laranja (marcação de rota) como itens de linha separados. Combiná-los cria ambiguidade de campo e exposição de auditoria.

Verde-amarelo fluorescente: A exceção da zona escolar que não se aplica a desvios

Verde-amarelo fluorescente (Ameaçar) a cobertura atinge a maior visibilidade diurna de qualquer cor aprovada pelo MUTCD de acordo com os Estudos de Visibilidade da FHWA. MUTCD Seção 2A.05 autoriza FYG exclusivamente para pedestres, bicicleta, e sinais de alerta escolar. Os sinais FYG em um kit de desvio TTC falham na inspeção DOT imediatamente.

Os oficiais de compras devem especificar ‘laranja fluorescente (ASTM TIPO XI)’ para aplicações TTC de alta visibilidade — nunca FYG. A semelhança visual entre o FYG e o amarelo padrão cria uma confusão perigosa nos kits de sinalização quando faltam etiquetas de armazenamento.

Construindo um kit de sinalização de desvio de emergência multicolorido: Especificações de aquisição

Um kit completo de grade de desvio de emergência de quatro cores mais um kit TIMA rosa fluorescente representa o inventário pré-posicionado mínimo que o Manual de Gerenciamento de Incidentes de Trânsito da FHWA recomenda para cada distrito de manutenção DOT. Pedidos reativos durante um incidente ativo não são uma prática compatível — os prazos de entrega para kits de sinalização com cores personalizadas variam de 10 para 21 dias úteis versus 3 para 5 dias para sinais TTC laranja padrão.

Especificações de componentes para um kit de sinalização de emergência compatível

Por direção, por camada de cor, um kit de emergência compatível requer:

• 4× Sinais de DESVIO (48″×24″), 4× Sinais de SETA DE DESVIO (48″×24″), 2× COMEÇAR DETOUR, 2× FINAL DO DESVIO
• Suportes de sinalização portáteis: mínimo 40 Libra. lastro de acordo com MUTCD Seção 6F.63
• Postagens do canal U: mínimo 2 lb./ft para implantações temporárias; 12-medidor para implantações que excedem 30 dias
• Relatório NCHRP 350 / Bases separatistas certificadas MASH TL-3 para montagem em zona livre
• Recipientes de armazenamento à prova de intempéries (classificação mínima IP54) rotulado por cor e direção

Para tolerâncias dimensionais detalhadas e requisitos estruturais de carga de vento em todos os tamanhos de sinalização, as equipes de compras devem fazer referência às especificações para dimensões dos sinais de desvio, formas, e requisitos estruturais de carga de vento para zonas de trabalho pesado.

Qualificação do fornecedor: O que um fornecedor em conformidade deve fornecer

Os oficiais de compras devem exigir a seguinte documentação de qualquer fornecedor de sinalização antes da adjudicação:

• Certificação de cobertura ASTM D4956 por lote por cor (não apenas documentação de pré-qualificação)
• Documentação IA-11 de aprovação provisória da FHWA para cobertura rosa fluorescente Tipo XI
• Nchrp 350 ou certificação de hardware MASH TL-3 para todos os suportes de sinalização portáteis
• Lista de produtos aprovados pelo DOT estadual (APL) listagens para cada estado de implantação de destino
• Compre certificação América por 23 Cfr 635.410 para todos os projetos financiados pelo governo federal
• ISO 9001 certificação de gestão de qualidade

Fornecedores incapazes de fornecer certificações de cobertura por lote são um sinal de alerta — esta lacuna indica possível material fora das especificações.

Melhores práticas de gerenciamento de incidentes: Sequenciamento de Sinais, Garganta de borracha, e alinhamento DOT do estado

Apropriado cor do sinal de desvio o sequenciamento faz mais do que satisfazer as auditorias da FHWA. A sequência correta nos intervalos de espaçamento corretos reduz a hesitação do motorista nos pontos de decisão – a principal causa de colisões secundárias com frenagens bruscas em TIMAs.

O link de dados FHWA trava secundário para 20% de mortes relacionadas a incidentes. A implantação de sinais codificados por cores na sequência e espaçamento corretos de acordo com a Tabela 6C-1 do MUTCD reduz mensuravelmente essa exposição. Painéis de tela (MUTCD Seção 6F.63) no lado do incidente da estrada, combinado com sinais de rota de desvio rosa, puxar o foco do motorista para frente, em vez de em direção à cena do incidente – a mitigação de gargalos mais eficaz disponível no TTC de campo.

O alinhamento do DOT estadual exige que os oficiais de compras verifiquem os protocolos ativos de roteamento de desvio de emergência antes de estocar kits de sinalização. Caltrans, Mdot, e FDOT publicam protocolos TIM atualizados anualmente. O sistema de rota de evacuação de furacões do Virginia DOT e o sistema de rotas alternativas com letras do PennDOT carregam atribuições de cores específicas que substituem os padrões de grade genéricos para esses corredores.

A conformidade começa com a especificação correta da cor do sinal de desvio

Cor do sinal de desvio não é uma preferência estética ou uma decisão discricionária em nível de campo. Cada escolha de cor – laranja para TTC planejado, rosa fluorescente para gerenciamento de incidentes, azul e vermelho para roteamento de rede de emergência, amarelo para aviso prévio – carrega autoridade federal específica sob o MUTCD, Padrões de materiais ASTM, e requisitos estaduais de aquisição do DOT. Errar na cor não significa apenas uma falha na inspeção. Isso significa que os motoristas recebem sinais de rota incorretos durante as condições de estrada mais estressantes que encontrarão.

Oficiais de compras que tratam cor do sinal de desvio como uma especificação técnica - não uma mercadoria - compatível com construção, implantável, inventários de sinalização legalmente defensáveis. Aqueles que não herdam a responsabilidade quando ocorrem falhas secundárias em TIMAs mal assinadas.

Para referência técnica completa sobre dimensionamento de painéis, postar hardware, classes de materiais retrorrefletivos, e especificações estruturais que sustentam a aquisição de sinais de desvio em conformidade, revisar o especificações completas de sinais de desvio cobrindo materiais, dimensões, padrões de cores, e requisitos estruturais.

Perguntas frequentes: Conformidade de cores de sinais de desvio para compras B2B

O que significa um sinal de desvio rosa, e quando é legalmente exigido?

Rosa fluorescente é designado pelo MUTCD Capítulo 6I cor do sinal de desvio para gerenciamento de incidentes não planejados. É legalmente exigido quando um acidente fatal, incidente com materiais perigosos, fechamento por mau tempo, ou nível 1 incidente desencadeia um TIMA sob protocolos DOT estaduais. Caltrans, FDOT, e MDOT adotaram formalmente o Capítulo 6I, tornando a implantação rosa obrigatória para incidentes qualificados. Os oficiais de compras que gerenciam contratos de resposta a emergências devem manter um inventário permanente com sinalização rosa em uma base pré-posicionada.

Um sinal de desvio vermelho pode ser usado em uma zona de trabalho padrão?

Não. Vermelho cor do sinal de desvio não é uma categoria de sinal MUTCD padrão. Vermelho pertence exclusivamente à STOP, NÃO ENTRE, e sinais de CAMINHO ERRADO em operações padrão. Os sinais de desvio vermelhos são apenas designadores de grade direcional de emergência (Roteamento para o sul) ativado por declarações formais de emergência do DOT estadual. A implantação de um sinal de desvio vermelho fora de uma ativação autorizada da rede constitui uma violação do MUTCD e cria uma confusão perigosa para o motorista, dada a conotação de parada regulatória do vermelho.

O amarelo é um substituto aceitável para o laranja em uma zona de trabalho ativa??

Não. Tabela MUTCD 6F-1 e Seção 6F.01 exigem um fundo laranja para todos os sinais de desvio TTC. Amarelo é uma cor de aviso permanente da série W – pertence à Zona de Aviso Antecipado a montante da rota de desvio, não no próprio caminho da rota. As avaliações de segurança da zona de trabalho da FHWA classificam a substituição de amarelo por laranja como uma categoria 1 não conformidade, o achado de maior gravidade. As equipes de compras devem manter pedidos de compra separados para sinais amarelos da série W e laranja TTC para evitar substituição em campo.

Qual grau de cobertura ASTM se aplica aos sinais de incidente rosa fluorescente?

A cobertura prismática fluorescente ASTM D4956 Tipo XI é a única classe compatível para fundos de sinalização de incidente rosa. Tipos III, 4, e VII não possuem o desempenho fluorescente exigido nas condições de implantação do TIMA. As coberturas devem ter certificação de conformidade do fabricante com ASTM D4956 e aprovação provisória FHWA IA-11, quando aplicável. As chapas fluorescentes possuem uma garantia típica de 7 anos – os registros de aquisição devem rastrear as datas de fabricação para conformidade com o gerenciamento de retrorrefletividade FHWA sob 23 Cfr 655.603.

Como os oficiais de compras constroem um contrato de sinalização de desvio de emergência multiestadual compatível?

Comece com a lista de produtos aprovados pelo DOT de cada estado-alvo para confirmar os fabricantes em conformidade. Construa uma matriz de especificação mestre cobrindo todas as cores da grade, Tipos de sinal, tamanhos, notas de cobertura, e hardware. Exigir certificação Buy America por 23 Cfr 635.410 para trabalho financiado pelo governo federal. Estruture o contrato como um IDIQ com cláusula de entrega de reposição emergencial de 48 horas. Exigir certificações de folhas ASTM D4956 por lote como uma entrega do contrato - e não um documento único de pré-qualificação.

Referências

• Administração Federal de Rodovias. Parte MUTCD 6 - Controle temporário de tráfego.
• Administração Federal de Rodovias. Manual de gerenciamento de incidentes de trânsito
• Escritório de Operações da FHWA – Gestão de Incidentes de Trânsito (TIM) Medição de Desempenho
• ASTM International. Especificação padrão ASTM D4956 para coberturas retrorrefletivas para controle de tráfego.
• Código de Regulamentações Federais. 23 Parte CFR 655 - Operações de Tráfego.
• Código de Regulamentações Federais. 23 Cfr 635.410 - Requisitos para comprar a América.
• Relatório NCHRP 350 / AASHTO MASH - Critérios de hardware de segurança rodoviária.
• Caltrans. Divisão de Especificações Padrão 12 - Dispositivos de controle de tráfego em áreas de construção
