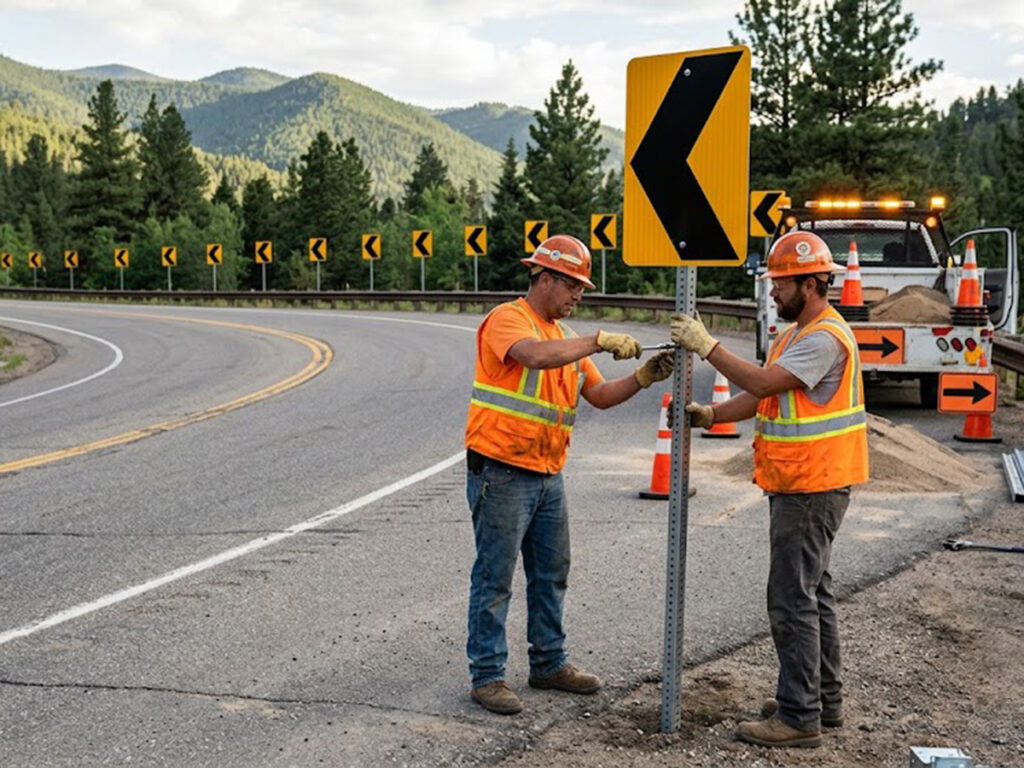

Espaçamento do sinal Chevron em curvas horizontais é uma obrigação de engenharia calculada - não uma estimativa de campo. Engenheiros de tráfego e empreiteiros de manutenção de rodovias que aplicam intervalos de espaçamento imprecisos expõem suas agências a descobertas de não conformidade do MUTCD, Auditoria de Segurança Rodoviária (RSA) deficiências, e responsabilidade civil.

De acordo com a Administração Federal de Rodovias (Fhwa), curvas horizontais representam aproximadamente 25% de todos os acidentes fatais nas estradas, apesar de representarem apenas uma pequena fração da quilometragem total das rodovias (Fonte: https://Highways.dot.gov/safety/rwd/keep-vehicles-road/horizontal-curve-safety). A colocação adequada do sinal chevron é uma contramedida primária – mas somente quando os empreiteiros executam as fórmulas de espaçamento corretamente.

Este guia fornece a fórmula completa de espaçamento, Mecânica da Tabela 2C-6 do MUTCD, fluxo de trabalho de instalação passo a passo, e uma lista de verificação de conformidade pós-instalação – tudo o que engenheiros de tráfego e empreiteiros precisam para alcançar o que é legalmente defensável, instalações de sinalização chevron com precisão de campo em curvas de rodovias horizontais tradicionais. Este guia técnico foi revisado quanto à conformidade por engenheiros seniores de controle de tráfego para garantir o alinhamento com o FHWA e os padrões de engenharia em nível estadual..

Por que o espaçamento dos sinais Chevron é uma decisão de engenharia calculada, Não é uma estimativa

A relação entre a geometria da curva e a frequência do sinal

Raio da curva (R) governa diretamente quantos sinais de divisa uma curva requer e em que intervalos eles devem aparecer. A relação é inversa: à medida que o raio diminui, o intervalo de espaçamento diminui, e mais sinais por curva são necessários. Um empreiteiro instalando divisas em uma curva de raio de 300 pés em 45 mph usa um intervalo de espaçamento dramaticamente menor do que aquele que trabalha em um raio de 1.000 pés em 60 km/h.

MUTCD 11ª Edição Seção 2C.12 (especificamente parágrafos 02 através 04) é a autoridade reguladora para todas as instalações de sinais de alinhamento chevron em curvas horizontais. Os engenheiros devem cruzar essa seção para a linguagem obrigatória versus a linguagem consultiva antes de aplicar qualquer valor de espaçamento de sinal de divisa a um projeto específico, garantindo o pleno cumprimento MUTCD Seção 2C.12 requisitos de sinal de alinhamento em divisa.

Exposição de conformidade devido a espaçamento incorreto

O espaçamento insuficiente desperdiça orçamento e cria confusão visual que pode dessensibilizar os motoristas. O espaçamento excessivo é a violação mais grave: deixa os motoristas sem orientação de alinhamento adequada através do arco crítico de uma curva. Qualquer uma das condições constitui uma descoberta de não conformidade durante um processo de descoberta de reivindicação de RSA ou de responsabilidade civil.

Os DOTs estaduais frequentemente impõem requisitos de espaçamento suplementares que substituem os mínimos federais do MUTCD. Os empreiteiros devem verificar o Manual de Controle de Tráfego do seu estado antes de finalizar qualquer espaçamento do sinal chevron plano. Depender apenas dos mínimos federais é insuficiente em estados com padrões aprimorados de delimitação de curvas.

O que este guia cobre – e o que não cobre

Este guia aborda a fórmula de espaçamento, Tabela MUTCD 2C-6, especificações de posicionamento lateral e vertical, regras de instalação de estradas bidirecionais, e um fluxo de trabalho de implantação de campo passo a passo – tudo com escopo para curvas de rodovias horizontais tradicionais.

Extremidades do guarda-corpo, obstruções fixas, Interseções em T, rotatórias, e implantações temporárias de controle de tráfego estão fora do escopo deste guia. Os sinais Chevron não podem ser usados ​​para essas aplicações. Os engenheiros que pesquisam os princípios fundamentais da engenharia destes dispositivos de segurança devem revisar o significado do sinal de alinhamento chevron e prevenção de acidentes dados antes de calcular posicionamentos de campo

Variáveis ​​de entrada principais: O que os engenheiros devem reunir antes de qualquer cálculo de espaçamento

Raio de Curvatura (R) - A variável mestre

O raio de curvatura é a entrada mais importante em qualquer espaçamento do sinal chevron determinação. Engenheiros extraem R de planos de projeto de rodovias aprovados, desenhos as-built, ou medições de campo usando cálculos de arco de corda e uma estação total ou equipamento GPS. Os valores R aparecem nos blocos de título da planilha de plano DOT padrão na tabulação de dados geométricos.

Quando R não está disponível nos planos existentes, medição de campo usando uma corda de 100 pés produz uma aproximação confiável. A fórmula é: R=C² / (8M), onde C é o comprimento da corda, e M é a ordenada média (deslocamento do ponto médio do acorde até a curva). Esta abordagem é uma prática padrão para corredores rodoviários rurais mais antigos, sem documentação de levantamento atual.

Velocidade de projeto versus. Velocidade operacional – qual valor controla?

O MUTCD usa a velocidade de projeto como entrada principal para pesquisas da Tabela 2C-6. No entanto, quando estudos de campo confirmam que a velocidade operacional do percentil 85 excede significativamente a velocidade projetada - uma condição comum em rodovias rurais mais antigas - o valor mais alto prevalece para espaçamento do sinal chevron propósitos.

Usar um valor de velocidade muito baixo é o erro mais comum do empreiteiro em espaçamento do sinal chevron cálculos. Produz intervalos de espaçamento mais amplos, menos sinais por curva, e uma condição sistemática de subinstalação. Em placas de aviso de velocidade (W13-1) postado abaixo do limite de velocidade, os engenheiros ainda devem aplicar a velocidade regulatória às pesquisas de tabelas de espaçamento, não o valor consultivo.

Grau de Curva (D) — Convertendo para Radius para pesquisas de tabela

Conjuntos de planos mais antigos expressam alinhamento horizontal em Graus de Curva (D) em vez de raio. A Tabela MUTCD 2C-6 requer um raio como entrada. A fórmula de conversão padrão é:

R= 5,729.58 ÷D

Por exemplo, uma curva de 5° é convertida em R = 5,729.58 ÷ 5 = 1,145.9 pés. Uma curva estreita de 15° é convertida em R = 381.97 pés. Os empreiteiros que pularem essa conversão e tentarem uma pesquisa direta na tabela de valores D produzirão valores de espaçamento incorretos — um erro de conformidade que pode sobreviver até a inspeção final se os revisores não estiverem familiarizados com os formatos de plano legados.

Tabela MUTCD 2C-6: Como ler, Interpolar, e aplicar valores de espaçamento

Tabela de Leitura 2C-6 — Raio, Velocidade, e intervalos de espaçamento de saída

A Tabela MUTCD 2C-6 organiza espaçamento do sinal chevron valores por duas entradas: raio da curva (em pés) e velocidade (em mph). A saída da tabela é o intervalo de espaçamento necessário (S) em pés entre sucessivos sinais de divisa ao longo da curva.

Valores representativos de espaçamento da Tabela MUTCD 2C-6 (11ª Edição)

Raio da Curva (ft)	Velocidade (km/h)	Intervalo de espaçamento (ft)	Notas
< 300	45	40	Curva estreita – densidade máxima
300–500	45–50	80	Rodovia rural padrão
500–750	50–55	100	Curva moderada
750–1.000	55–60	120	Curva suave de alta velocidade
> 1,000	60–65	160–200	Interpolar conforme necessário

Fonte: Mutcd 11ª edição, Tabela 2C-6 — Administração Rodoviária Federal

Quando o raio da curva do projeto fica entre duas linhas da tabela, os engenheiros devem interpolar linearmente entre os valores delimitadores. A interpolação evita o erro conservador de usar como padrão a linha com espaçamento menor — o que adiciona uma contagem desnecessária de sinais — ou a linha mais solta — o que produz uma subinstalação não compatível.

Depois que os engenheiros confirmarem a quantidade de sinal necessária da Tabela 2C-6, adquirir os painéis W1-8 corretos no volume certo torna-se a etapa crítica da aquisição. Os empreiteiros que gerenciam projetos de corredores multicurvas devem solicitar preços em massa para placas chevron compatíveis com MUTCD para garantir eficiência de custos em escala de projeto e especificações consistentes de folhas retrorrefletivas.

Como realizar a interpolação linear para a Tabela 2C-6:

Quando um raio medido em campo fica entre os valores oficiais na Tabela 2C-6 do MUTCD, os engenheiros devem usar a fórmula de interpolação linear para determinar o espaçamento exato (S):

S = S_1 + (R – R_1) (R_2 – R_1)/ (S_2 – S_1)

Onde R é o raio do campo, R_1 e R_2 são os raios da tabela delimitadora, e S_1 e S_2 são seus respectivos espaçamentos entre tabelas.

Exemplo: Se o raio da sua curva (R) é 450 pés a uma velocidade operacional de 50 km/h, e a Tabela 2C-6 fornece apenas dados para 400 pés (S_1 = 60 ft) e 500 pés (S_2 = 80 ft):

$$S = 60 + (450 – 400)(500 – 400) / (80 – 60) = 60 + (0.5 x 20) = 70 ft}

Usar esse método de precisão garante que seu plano de assinatura reflita cálculos de engenharia exatos, em vez de aproximações com risco de conformidade.

Exemplo de cálculo trabalhado: Aplicando a fórmula de espaçamento de ponta a ponta

O exemplo trabalhado a seguir demonstra um completo espaçamento do sinal chevron cálculo desde a geometria bruta da curva até a contagem final de sinais.

Dados dados: R= 500 ft | Velocidade de projeto = 50 km/h | Comprimento do arco de curva = 800 ft

• Etapa 1 — Pesquisa de tabela: Usando R = 500 pés e 50 km/h, A Tabela 2C-6 produz um intervalo de espaçamento (S) de 80 ft.
• Etapa 2 - Contagem de sinais: N = Comprimento do arco ÷ S = 800 ÷ 80 = 10 Sinais. Sempre arredonde para cima – nunca para baixo – para manter uma cobertura contínua.
• Etapa 3 - Disposição: Locais de sinalização de estaca começando ou imediatamente a montante do Ponto de Curvatura (PC), continuando em intervalos de 80 pés através do arco até o Ponto de Tangência (PT).
• Etapa 4 — Convenção de Arredondamento: Se o arco não se dividir uniformemente, arredondar o intervalo de espaçamento um pouco mais curto, em vez de colocar o último sinal além do PT. A placa final deve ficar no PT ou dentro dele.

Âncoras PC e PT – Para onde vão o primeiro e o último sinal

O ponto de curvatura (PC) marcas onde o alinhamento tangente faz a transição para o alinhamento curvo. O primeiro sinal de divisa deve ser colocado no PC ou a montante dele por um intervalo de espaçamento quando a distância de visão de aproximação for restrita. O último sinal na corrida cai no Ponto de Tangência ou logo dentro dele (PT).

Os engenheiros não devem estender o sinal chevron na tangente além do PT. O delineamento pós-tangente reverte para o delineamento padrão da borda da estrada, não sinais de alinhamento chevron. Misturar esses aplicativos na mesma tangente cria confusão no driver e constitui um uso indevido do dispositivo W1-8.

Colocação Lateral, Altura de montagem, e requisitos de alinhamento angular

Deslocamento lateral do caminho percorrido

Os sinais Chevron são instalados na parte externa da curva – a direção em que a estrada faz uma curva – posicionados de forma que a face do sinal fique dentro do campo de visão natural do motorista através do arco. A orientação MUTCD exige uma folga horizontal da borda da via percorrida consistente com a zona livre da estrada, mas a colocação não deve posicionar o sinal tão lateralmente que fique fora da linha de visão periférica do condutor em curvas de raio estreito.

Em seções urbanas de meio-fio e sarjeta, sinais são montados em postes separatistas afastados da face do meio-fio. Em rodovias rurais de acostamento aberto, a postagem normalmente define 2 para 6 pés da linha da borda. Corredores restritos por guarda-corpo exigem montagem em hardware existente usando suportes aprovados de sinalização no guarda-corpo - mas apenas para fins de delineamento, não para marcar a própria extremidade do guarda-corpo.

Altura mínima de montagem – O requisito vertical de 4 pés

O MUTCD 11ª Edição exige uma altura mínima de montagem de 4 pés, medido verticalmente desde a parte inferior do sinal até a elevação da borda próxima da via percorrida. Isso difere da folga padrão de 5 pés na estrada aplicada à maioria dos sinais de alerta e reflete a natureza de proximidade do pavimento das instalações de delineamento de curvas.

O erro de campo mais comum em seções superelevadas envolve a medição da altura a partir do nível do solo na base do poste, em vez da elevação da via percorrida.. Em uma curva superelevada com 8% inclinação transversal e um recuo de 6 pés, a diferença de inclinação entre a base do poste e a borda da via percorrida pode exceder 4 para 6 polegadas – o suficiente para produzir uma instalação não compatível que passa na inspeção casual, mas falha em uma medição RSA precisa.

Alinhamento Angular – Orientando Cada Sinal Perpendicularmente ao Tráfego que se Aproxima

O MUTCD exige que os sinais chevron sejam instalados em ângulo reto em relação à direção do tráfego que se aproxima - e não perpendiculares à linha central da estrada ou à tangente da rodovia. Em uma curva horizontal contínua, a direção do tráfego que se aproxima muda em todos os pontos ao longo do arco. Cada poste de sinalização sucessivo requer um ângulo de guinada ajustado de forma incremental.

O método de campo é direto: o instalador fica no local proposto para a sinalização, está voltado para a direção do tráfego que se aproxima naquele ponto específico ao longo da curva, e orienta a face do sinal para apontar diretamente para aquela linha de visão. Em projetos de alta precisão ou alta velocidade, uma bússola manual ou instrumento óptico fornece um azimute documentado para cada posto.

Instalações em lote onde todos os postes são colocados paralelos — tratando toda a curva como se fosse uma tangente — produzem faces de sinalização desalinhadas que refletem em ângulos incorretos e perdem eficácia retrorrefletiva nas distâncias de visualização mais críticas.

Instalações rodoviárias bidirecionais: Requisitos de sinalização Chevron consecutiva

Quando os sinais consecutivos são obrigatórios

Em duas pistas, estradas de mão dupla, A Seção 2C.12 do MUTCD impõe um requisito obrigatório: os sinais chevron devem ser frente e verso, com faces de sinalização voltadas adequadamente para o tráfego que se aproxima de cada direção. Este é um requisito obrigatório - não consultivo. Sinais chevron unilaterais em rodovias rurais de mão dupla indivisas constituem uma não conformidade direta do MUTCD.

Os engenheiros devem avaliar se a curva cria necessidades de orientação de alinhamento para uma ou ambas as direções de deslocamento. Uma curva composta que apresenta desafios de alinhamento em apenas uma direção pode exigir sinais unilaterais para essa direção. Onde ambas as direções exigem orientação – a condição mais comum em alinhamentos rurais sinuosos – a instalação costas com costas é obrigatória.

Pós-hardware e considerações estruturais para montagens de dupla face

Instalações consecutivas exigem postes separatistas classificados para carga de vento de sinal duplo. Uma montagem de sinalização bilateral apresenta uma área de vela composta aproximadamente o dobro de uma instalação de face única. Os empreiteiros devem verificar se o poste selecionado e a profundidade de embutimento atendem aos critérios de separação da AASHTO para essa condição de carregamento e classe de solo.

A montagem sinalização a sinalização usa suportes de sinalização costas com costas ou conjuntos de barra Z. A restrição crítica é que as duas faces do sinal devem ser apontadas de forma independente para as respetivas direções de tráfego que se aproximam.. Em um alinhamento curvo, as duas faces apontarão em direções divergentes – elas não serão paralelas. A montagem paralela de divisas consecutivas em uma curva é um erro sistemático de instalação que anula a eficácia de uma ou ambas as faces.

Cálculos de espaçamento em curvas bidirecionais

Os intervalos de espaçamento da Tabela MUTCD 2C-6 aplicam-se independentemente a cada direção de deslocamento. Em uma curva simétrica – onde cada direção percorre o mesmo arco na mesma velocidade – um único local de sinal físico com painéis costas com costas pode satisfazer ambas as sequências de espaçamento simultaneamente. Curvas assimétricas exigem cálculos independentes de layout de sinalização para cada direção.

Os empreiteiros que equipam corredores rurais de duas pistas com conjuntos de sinalização chevron consecutivos devem planejar a aquisição em torno da contagem total de painéis, não contagem de postagens. Cada localização de poste em uma curva bidirecional requer dois painéis – um para cada direção – além do hardware de montagem de sinal duplo apropriado. Fornecer ambos os painéis como conjuntos W1-8 combinados com graus de cobertura retrorrefletiva consistentes garante desempenho uniforme de visibilidade noturna em ambas as direções.

Onde as fórmulas de espaçamento de sinais Chevron NÃO se aplicam: Aplicativos proibidos

Extremidades do guarda-corpo e obstruções fixas

O MUTCD proíbe explicitamente o uso de sinais de alinhamento Chevron (W1-8) para delinear obstruções fixas ou terminais finais de guardrail. A família de dispositivos correta para essas aplicações é a série Object Marker (OM-1, OM-2, OM-3) conforme especificado na Seção 2C.63 do MUTCD.

O uso indevido de divisas em campo nas extremidades do guarda-corpo é uma condição de não conformidade documentada e recorrente. Empreiteiros que têm painéis chevron em mãos geralmente os implantam para marcar terminais de guardrail – normalmente para suprir uma falta de material. A proibição do MUTCD é explícita, e esta aplicação incorreta constitui uma exposição de responsabilidade legal para a agência instaladora. O marcador OM fornece o perfil retrorrefletivo correto e o condicionamento da expectativa do motorista para delineamento de obstáculos.

Interseções em T, Becos sem saída, e aplicações não curvas

Os valores de espaçamento da Tabela 2C-6 são derivados para alinhamento curvilíneo contínuo onde um driver requer orientação direcional progressiva através de um arco. Interseções em T e aproximações sem saída envolvem mudanças abruptas de alinhamento – não arcos contínuos – e exigem montagens de sinalização totalmente diferentes: Conjuntos de alerta de cruzamento e marcadores de beco sem saída, respectivamente.

Estradas particulares, estacionamento, e aplicações de direito de passagem não públicas estão fora da jurisdição do MUTCD. Espaçamento do sinal Chevron as fórmulas da Tabela 2C-6 do MUTCD não se aplicam nesses contextos. Os empreiteiros que aplicam valores de espaçamento derivados do MUTCD às curvas de instalações privadas introduzem linguagem regulatória em um contexto não regulatório e podem criar exposição legal não intencional em relação ao padrão de atendimento.

Zonas de construção — Regras diferentes se aplicam à peça 6

Controle temporário de tráfego (TTC) implantações operam sob a parte MUTCD 6, não Parte 2C. O espaçamento do sinal chevron os valores da Tabela 2C-6 são valores de instalação permanente da Parte 2C e não podem ser aplicados diretamente a contextos TTC. Papel 6 o espaçamento é governado por tabelas diferentes, Geometrias da zona TTC, e condições de velocidade da zona de trabalho.

Os empreiteiros que operam em contextos de manutenção permanente e TTC devem manter uma separação operacional clara entre a Parte 2C e a Parte 6 padrões de espaçamento. Aplicar valores da tabela de instalação permanente a uma implantação TTC — ou vice-versa — é um erro de conformidade que pode ser identificado durante uma auditoria de segurança da zona de trabalho.

Fluxo de trabalho de instalação em campo: Uma lista de verificação de implantação passo a passo

Pesquisa Pré-Instalação e Coleta de Dados (Etapas 1–4)

• Etapa 1: Obtenha planos de projeto de rodovia aprovados ou realize uma pesquisa de campo. Extrair raio da curva (R) em pés e comprimento de arco a partir de tabelas de dados geométricos ou medições de campo.
• Etapa 2: Confirme a velocidade do projeto. Se os dados de velocidade operacional do percentil 85 de um estudo de tráfego excederem a velocidade projetada, use o valor mais alto para pesquisa na Tabela 2C-6.
• Etapa 3: Se estiver trabalhando com conjuntos de planos mais antigos com valores de Grau de Curva, aplique a fórmula de conversão R = 5,729.58 ÷ D antes de prosseguir para a tabela de espaçamento.
• Etapa 4: Localize e marque as apostas PC e PT. Restabelecê-los com GPS ou estação total se não estiverem presentes no campo. Documente as coordenadas no registro de campo do projeto para defensibilidade do RSA.

Cálculo de contagem de sinais e piquetagem de layout (Etapas 5–8)

• Etapa 5: Aplique a Tabela 2C-6 para determinar o intervalo de espaçamento (S) para o R e velocidade confirmados. Interpolar se R estiver entre as linhas da tabela.
• Etapa 6: Calcular a contagem total de sinais: N = Comprimento do Arco ÷ S. Arredonde para o próximo número inteiro.
• Etapa 7: Estaquear locais de postes do PC no intervalo S através da curva até o PT. Ajuste o intervalo final para dentro se o arco não se dividir uniformemente.
• Etapa 8: Ajuste o alinhamento angular de cada estaca para orientar perpendicularmente à direção do tráfego que se aproxima naquele ponto específico ao longo da curva. Use uma bússola manual em projetos de alta precisão.

Nesta fase do processo de implantação – com a contagem de sinais confirmada e as localizações dos postes marcadas – os empreiteiros devem finalizar a aquisição do painel W1-8. Solicitar um orçamento em massa para sinais chevron compatíveis com MUTCD nesta etapa evita escassez de material no meio do projeto em instalações de corredores multicurvas.

Configuração de postagem, Montagem em painel, e Inspeção Final (Etapas 9–12)

• Etapa 9: Defina postes de ruptura para a profundidade de embutimento necessária de acordo com os critérios de ruptura da AASHTO para a classe de solo do projeto. Verifique o prumo antes do preenchimento.
• Etapa 10: Monte os painéis de sinalização na altura correta – no mínimo a parte inferior da sinalização 4 pés acima da elevação da via percorrida próxima à borda. Verifique com uma haste de nível ou laser em seções superelevadas; não meça a partir do nível do solo pós-base.
• Etapa 11: Para instalações consecutivas em estradas de mão dupla, monte e direcione de forma independente cada face do sinal em direção à respectiva direção de tráfego que se aproxima.
• Etapa 12: Realize uma inspeção drive-through em ambas as direções na velocidade de projeto ou próximo a ela. Verifique a visibilidade retrorrefletiva e o alinhamento angular. Documento com fotografias datadas para registro de conformidade do projeto.

Verificação de conformidade: Lista de verificação de campo e documentação pós-instalação

Lista de Verificação de Conformidade MUTCD – Pontos de Verificação de Campo

Item de inspeção	Requisito de mutcd
Intervalo de espaçamento	Por Tabela 2C-6 (R + velocidade)
Posição do primeiro sinal	No ou a montante do PC
Orientação da face do sinal	Perpendicular ao tráfego que se aproxima
Altura de montagem (fundo)	Mínimo. 4 pés acima do caminho percorrido próximo à borda
Estradas de mão dupla	Painéis costas com costas, direcionado de forma independente
Extremidades do guarda-corpo / obstruções	Chevrons PROIBIDO - use a série OM
Conformidade do painel de sinalização	W1-8, Folha retrorrefletiva compatível com MUTCD

Requisitos de documentação para responsabilidade e prontidão para RSA

Agências e empreiteiros devem manter registros específicos para defender uma espaçamento do sinal chevron instalação contra descobertas RSA ou descoberta de ato ilícito. A documentação necessária inclui: notas de campo com entradas R e velocidade, Planilhas de pesquisa da Tabela 2C-6, Coordenadas GPS de cada local de postagem, o cálculo da contagem de sinais, registros fotográficos da instalação final, e certificados de conformidade de material para painéis W1-8, incluindo especificações de grau de cobertura retrorrefletiva.

A ausência de documentação de cálculo de espaçamento é tratada durante RSA ou litígio como ausência de due diligence de engenharia. As agências que dependem do julgamento de campo do empreiteiro sem entradas de fórmulas documentadas assumem toda a responsabilidade por qualquer não conformidade de espaçamento. A documentação estruturada em cada etapa da instalação não é uma sobrecarga administrativa — é uma proteção de responsabilidade.

Manter-se atualizado: MUTCD 11ª Edição e Monitoramento do Suplemento Estadual

11ª Edição do MUTCD, adotado como padrão federal em 2023, introduziu revisões que engenheiros e empreiteiros devem verificar em relação às práticas anteriores. Os DOTs estaduais podem impor medidas mais rígidas espaçamento do sinal chevron intervalos, requisitos adicionais de delineamento em curvas com alto risco de colisão, ou níveis mínimos de folhas retrorrefletivas aprimoradas.

Os engenheiros devem cruzar referências do Manual de Controle de Tráfego ou do manual de sinalização e marcações rodoviárias padrão de seu estado, projeto por projeto.. Um plano de espaçamento compatível com os mínimos federais do MUTCD ainda pode não estar em conformidade com um suplemento estadual – e os requisitos do suplemento estadual regem nessas jurisdições.

Para uma referência abrangente cobrindo a seleção de sinais MUTCD, dimensionamento, contextos de aplicação, e especificações de conformidade em todos os casos de uso de sinais chevron - não apenas em curvas horizontais - o padrões completos de sinalização chevron, colocação, e guia de especificações fornece a visão geral técnica definitiva de fonte única para engenheiros de tráfego e empreiteiros que trabalham em qualquer projeto regulamentado pelo MUTCD.

Perguntas frequentes: Instalação de espaçamento de sinalização Chevron e curva horizontal

Qual é o espaçamento correto do sinal chevron para uma curva horizontal?

Espaçamento do sinal Chevron é determinado pela Tabela MUTCD 2C-6 usando duas entradas: raio da curva (R) em pés e velocidade de projeto ou operação em mph. Não existe intervalo de espaçamento universal — cada curva requer uma consulta individual na tabela. Os intervalos típicos variam de 40 pés em curvas apertadas (R < 300 ft) até 160–200 pés em curvas suaves de alta velocidade (R > 1,000 ft).

Como os engenheiros calculam o número total de sinais de divisa necessários para uma curva?

Depois de determinar o intervalo de espaçamento (S) da Tabela 2C-6, engenheiros dividem o comprimento total do arco por S para obter a contagem de sinais: N = Comprimento do Arco ÷ S, sempre arredondando. Para uma curva com 800 pés de arco e um intervalo de espaçamento de 80 pés, a contagem mínima exigida é 10 Sinais.

Qual é a altura mínima de montagem para sinais de alinhamento chevron?

O MUTCD 11ª Edição exige que a parte inferior da placa tenha no mínimo 4 pés acima da elevação da borda próxima do caminho percorrido, medido verticalmente. Esta medição deve fazer referência à elevação da via percorrida - e não ao nível do solo na base do poste - o que é fundamentalmente importante em seções superelevadas.

Os sinais chevron podem ser usados ​​para marcar extremidades de guarda-corpos ou obstruções fixas?

Não. O MUTCD proíbe explicitamente os sinais de alinhamento da Chevron (W1-8) de ser usado para delinear obstruções fixas ou terminais finais de guarda-corpo. Os dispositivos corretos para essas aplicações são marcadores de objetos (OM-1, OM-2, OM-3) conforme especificado na Seção 2C.63 do MUTCD. O uso de divisas nesses contextos constitui uma descoberta direta de não conformidade.

Em uma pista dupla, estrada de mão dupla, os sinais chevron devem estar voltados para ambas as direções?

Sim - este é um requisito obrigatório do MUTCD. Em duas pistas, estradas de mão dupla, os sinais chevron devem ser frente e verso (costas com costas) com cada face voltada independentemente para a aproximação do tráfego a partir de sua respectiva direção. Os intervalos de espaçamento da Tabela 2C-6 devem ser aplicados independentemente para cada direção de deslocamento.

Qual é a fórmula para converter o grau da curva em raio para a Tabela 2C-6?

A conversão padrão é R = 5,729.58 ÷D, onde R é o raio em pés e D é o grau da curva. Por exemplo, uma curva de 10° é convertida em R = 5,729.58 ÷ 10 = 572.96 pés. Esta conversão é essencial ao trabalhar com conjuntos de planos de rodovias mais antigos que expressam o alinhamento no formato de grau de curva em vez de raio.
