イエローマンコーフルートサイン製作ガイド: デザインベクターから完成したサインまで

2026-07-17

倉庫管理者は問題をよく知っています. イエローマンの切り抜きのバッチがワークショップをシャープに見せます. 数週間後、手足を折り畳んだ状態で現場から戻ってくる, 擦り切れたエッジ, そしてビニールを持ち上げる. サインが失敗すると、スタッフが道路から外されて在庫を交換することになる, そしてコールバックが起こるたびに請負業者の評判が傷つきます. 切断品質が安定しないと、材料よりもコストがかかり、人件費がかかります, サイトの遅延, WHSの監視が高まり続ける中、顧客の信頼も得られる.

このガイドでは正確に説明しています 黄色のコルフルートの労働者標識の作り方 本物のオーストラリアの風と天候の下でもその形とシールを保持します。, デポの責任者が決定できるようにする, エンジニアリングに自信を持って, 社内で製造するか、専門家に依頼して手作業で製造するか.

生産決定: 製造方法がサインの寿命を決める理由

デポ管理者が設計ファイルのことで眠れなくなることはほとんどありません. 寸前で失敗した製造作業で睡眠不足になる. 選択 黄色のコルフルートの労働者標識の作り方 生産決定です, クリエイティブなものではない, そしてそれによって、サインが 1 回の展開で生き残るか、それともローテーションの全シーズンで生き残るかが決まります。.

Corflute は厚さ 3mm と 5mm があり、屋外での一時的な使用向けに設計されています。, ただし、ポリプロピレンは過酷なクイーンズランド州で 12 ～ 18 か月後には脆くなり、色あせてしまうことがあります。, 西オーストラリア州, およびビクトリア州北部の紫外線条件. 切断によって手足に弱点が生じると、寿命は急速に縮まる, ネック, そしてエッジ. 交通管理は実際の交通と並行して行われます, 機器の故障がコストを超えた影響をもたらす場合.

デポレベルの製造と外注生産: コストとリスクのマトリックス

本物のコストとリスクのマトリックスを構築するということは、ルーターやナイフテーブルの定価を超えて、所有コストをすべて考慮に入れることを意味します。. 社内製造では機械の設備投資が発生します, 継続的なブレードとビットの交換, 床面積, 生産工程全体にわたって一貫した許容値を維持するために必要なオペレーターのトレーニング. また、多くの倉庫が過小評価している隠れたコストも伴います: 手直し. 端がギザギザになったり、四肢の位置がずれていたりするために品質管理に失敗したすべてのカットアウトは、すでに材料を消費しています。, マシンタイム, 廃棄される前に労力を費やします.

型抜きのアウトソーシングは専用ツールを備えたサプライヤーにリスクをもたらす, しかし、それは独自の変数、つまり最小注文数量を導入します。, リードタイム, 製造業者の施設から倉庫までの貨物. 適切なマトリックスにより、4 つの基準に基づいて両方のパスがスコア付けされます。: デポの通常の注文量での単価, 手戻りと拒否率, リードタイムの信頼性, 現場で切断作業が行われなくなった場合、労働時間は他の資産ヤード作業に充てられます。. ほとんどの中規模から大規模の交通管理会社向け, 注文量とサイト数の両方が増加した場合のアウトソーシングに向けたマトリックスのヒント, 社内の金型やプレスの固定コストを一定のスループット以下に正当化することが難しいため. この比較を毎年実行する, 現状がまだ正しいと考えるのではなく, 過去の習慣ではなく現在の量に基づいて決定を下す.

社内での切断が合理的な場合 (小音量, 迅速なプロトタイピング)

社内切断は依然として倉庫のワークフローにおいて正当な位置を占めています, 特に絶対的なエッジの完璧さよりもスピードが重要な場合. 緊急の 1 回限りの交換 - 稼働中のサイトで一晩で破損した標識, または現場監督者からの土壇場での要求 - たとえリードタイムが短くても、外部の製造業者に送信することを正当化するのは困難です。. ベンチに設置されたルーターや適切にセットアップされたナイフテーブルを使用すると、拠点は 1 つのユニットを数日ではなく数時間以内に処理できます。.

ラピッドプロトタイピングはもう 1 つの明確なユースケースです. デザインチームが新しいシルエットのプロポーションをテストしているとき, 手足の角度が違う, またはアイコンの配置を修正, 少数の試用ユニットを社内でカットすることで、まだ変更される可能性のあるものを外部で生産するコストと納期を回避できます。. ここは、デポが完全なバッチにコミットせずに、フルートの向きやカーフの設定を実験できる場所でもあります。, 大量生産のために外注のダイカッターに送る前にファイルを改良する. 重要な規律は、社内切断を生産方法として扱うのをやめ、純粋にテストおよび緊急対応ツールとして扱い始める時期を知ることです。その瞬間に、生産量は再現可能で予測可能になります。, 経済性の観点から、専用のツールに仕事を任せることが一般的です。.

産業用ダイカットは艦隊規模で交渉の余地がなくなる

請負業者が複数の現場および複数の作業員にまたがって在庫をローテーションすると、, 計算が完全に変わります. フリート規模で, 手動またはルーター切断による一貫性のないエッジ品質は、もはや小さな品質問題ではありません。これは、コールバックの増加として現れる複合的な負債です。, サインの寿命が短くなる, 企業のサイト全体で一貫性のないプレゼンテーションが発生する. 交通管理会社の標識資産を監査する元請け業者は、一部の切り抜きが鮮明になっているかどうかに気づきます。, エッジはシールされていますが、その他の部分には目に見えるほつれや層間剥離が見られます, そしてその矛盾はプロフェッショナリズムの認識に直接反映されています.

工業用ダイカットでは、すべてのユニットで同一の結果が得られるため、このばらつきが解消されます。, どのオペレータが印刷機を運転したか、どのシフトがバッチを生産したかに関係なく. また、真のスケールメリットも発揮します: スチールルールの金型が構築され、償却されると, 追加の記号ごとに限界コストが急激に低下する, ツールとファイルはすでに実証済みであるため、リピート注文の納期が短縮されます. 数十または数百のアクティブサイトを監督する車両基地管理者向け, ダイカットの議論はエッジの美しさに関するものではなくなり、総車両コストの単純な計算になります。, 交換頻度, 会社が運営するすべての作業ゾーンにわたるブランドの一貫性.

物質の挙動: 溝付きプラスチックが複雑な切り抜き形状にどのように反応するか

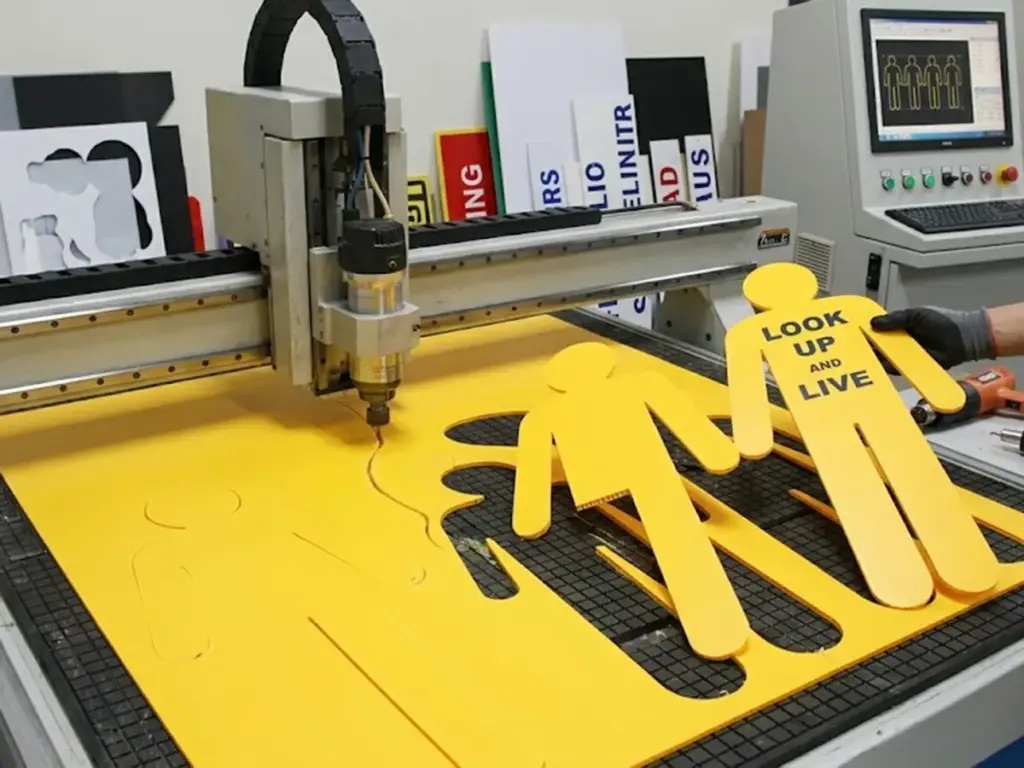

OPTSIGNS | Yellow Man Corflute Sign Fabrication Guide: From Design Vector to Finished Sign

コルフルートは均一な固体ではなく、二重壁構造です。, そしてそれを理解することが次の出発点となります 黄色のコルフルートの労働者標識の作り方 長方形ではなくシルエットでまとまる. 標準的な 3mm コルフルートのおおよその重量 800 平方メートルあたりのグラム数, 基本的な固定方法で簡単に扱えるのはそのためです, 一方、ゲージが重いと余分な重量と引き換えに剛性が得られます。. フルートチャンネルは一方向のみに走行します, そしてカットアウトのすべての曲線がその木目と交差します.

標準の A フレームパネルより大きいものについては、製造業者はデフォルトで 5 mm の在庫を使用することがよくあります。. 追加された肉厚により、狭いシルエットポイントでヘアラインクラックを引き起こす曲げに抵抗します。. 厚さ 3mm および 5mm のコルフルートは、任意のサイズまたは複雑な形状にカットできます。, 円を含む, 六角形, そして不規則な輪郭, ただし、標準シートサイズは 2400mm x 1200mm で、接合が必要になります。. この重要な行動を正しく行うことが重要です 黄色のコルフルートの労働者標識の作り方 複数の展開に耐えられるもの.

シルエットの耐久性を高めるためのコルフルートの密度と GSM の選択

適切なゲージと GSM を選択するには、既存のものをデフォルトで使用するのではなく、材料をデューティサイクルに適合させる必要があります。. 3mmシートくらい 800 1 平方メートルあたりのグラム数は、短期ローテーションの展開、つまり単一のジョブに使用される標識の場合に現実的な選択です。, 週末の休業, または、退職または再削減されるまでの数週間続くキャンペーン. 軽量なため、1 日に何度も標識を積み降ろす作業員の取り扱い疲労も軽減されます。, また、デポが遠隔地に大量のバッチを発送する場合に運賃コストを抑えることができます。.

カットアウトが数カ月にわたって複数のサイトにわたってローテーションすると予想される場合, または高所または露出した位置に取り付けられる場所, 5mm ストックの追加密度は、追加の重量とコストの価値があります。. 厚い壁は、軽いシートが荷重を受けるたびに経験する累積的な微小なたわみに耐えます。, 輸送された, そして再取り付け, これはまさに、最終的にシルエットの狭い部分で疲労亀裂を引き起こす一種の繰り返しストレスです。. デポ購入者にとって役立つルールは、GSM と厚さを耐久性の予算として扱うことです。: 看板の取り扱いサイクルが多くなり、風にさらされる箇所が多くなる場所には、より多くの材料を費やします。, そして軽いゲージは本当に短期間のために取っておきます, 長期的な回復力よりもコスト効率が重要な、取り扱いの少ないアプリケーション.

湾曲した人体構造が、直線エッジの標識とは異なるフルート壁にストレスを与える理由

標準的な長方形の標識は、フルート構造に 1 つの仕事だけを要求します。: 2 つの直線エッジに沿った曲げに耐える, 通常、杭またはフレームと接触する場所. 人間のシルエットは、同じ素材にはるかに要求の厳しい仕事を要求します, 輪郭が頭の周りで継続的に方向を変えるため, 肩を越えて, それぞれの腕の下に, 腰のところで, そして足に沿って後ろに戻ります. これらの方向の変化はそれぞれ、フルートの壁が木目に沿ってではなく、木目に対して斜めにカットされる点を表します。, 角度を付けたカットは、内部リブと平行に走るカットよりも本質的に弱いです。.

問題はシルエットの最も細い部分、つまり手首でさらに複雑になります。, 足首, そして首 - これらの領域は荷重を全体に分散するための材料の幅が最も狭いためです。. 長方形のサインなら問題なく吸収できる輸送中の突風や衝撃が、細い首や手首に十分な応力を集中させ、亀裂が発生し、繰り返しの暴露によりフルートの溝に沿って伝播する可能性があります。. これがまさに、製作者が人間の切り抜きを標準的なパネル看板とは構造的に異なる課題として扱う理由です。, そしてなぜフルートの向きを決めるのか, シートゲージ, カット方法もすべて、平らな長方形のサイン制作から丸ごと借用するのではなく、シルエットの形状に特化して再検討する必要があります。.

強風地域向けの基材代替品

真の極度の強風環境、つまり露出した沿岸回廊で運用されている倉庫向け, 高速道路の高架橋, または、強い突風が起こりやすい広く開けた内陸地域 — コルフルートが常に最も耐久性のある基材の選択肢であるとは限りません, 5mm ゲージでもフルートの向きが正しい場合でも. 発泡 PVC ボードやアルミニウム複合パネルなどのより重い基材は、より高い剛性と耐屈曲性を提供します。, 追加の重量を犠牲にして, 材料費が高い, 現場での取り扱いや輸送が容易になりません.

正しい選択は、展開頻度と危険性の重大度のバランスに依存します。. 既知の強風の場所に半永久的に取り付けられるカットアウトは、より剛性の高い基板への投資を正当化する可能性があります。, 一方、さまざまな露出のサイト間で頻繁に回転するサインは、多くの場合、正しいゲージとフルートの向きにあるコルフルートの方が適切に機能します。, 適切なエッジシーリングおよび取り付け技術と組み合わせる. 倉庫管理者が極端な沿岸または内陸の風の条件で、より重いゲージの基材に対してコルフルートを秤量する場合, コルフルートを比較した詳細な内訳でパフォーマンスデータを相互参照する価値があります。, アルミニウム, 重量全体でPVC, 剛性, コスト, 適切な基材の決定は、最終的にはフリート内の各サイトの特定の展開パターンとエクスポージャプロファイルに依存するためです。.

フルートの方向性 & 構造的完全性への挑戦

フルートの方向は、シルエット製作において最も見落とされやすい変数です。. やり方を間違えると、最初の強い突風で折れる標識を生み出す最速の方法です. デポのリーダーが調査を行っています 黄色のコルフルートの労働者標識の作り方 ほとんどの場合、これがマニュアル制作で最初にスキップされるステップであることがわかります. ステークの取り付けにはフルートの方向が重要です: 杭に取り付けられた標識の場合、フルートは垂直に走る必要があります, これにより、内部リブが取り付けステークと位置合わせされ、曲げに耐えられるためです。. 人間のシルエットに, 胴体全体の垂直方向の調整により、腕が垂れるのを防ぎます。.

サプライヤーは定期的にデポのバイヤーに対し、フルートの向きを事前に指定するよう警告しています。. 刃方向の指定がない場合, サインは、材料の歩留まりが最も高くなる方向で作成されます。, 特定の指示を要求すると、通常、無駄が発生してコストが増加します。. イエローマンの切り抜き用, そのデフォルトでは、フルートが肩を横切って水平に配置される可能性があります。これは、まさに手足の垂れや耳の折り込みを引き起こす方向です。.

カットする前に木目方向を読み取る: デポフロアのチェックリスト

シングルカットを行う前にフルートの方向を確認することは、倉庫のどのフロアでも立ったまま行う必要があります。, チャネルは一目で必ずしも明らかではないため、, 特に濃い色または大量に印刷されたシート素材では. 最も信頼できる方法は、シートを光源にかざすことです。内部のリブがチャネル方向の長さに沿ったかすかな平行線として表示されます。. 照明条件によってこれが困難な場合, 爪や鈍い工具の平らな刃先を表面になじませると、微妙な隆起パターンが現れ、視覚ではなく感触によって方向を確認できます。.

簡単な倉庫フロアのチェックリストには次のものが含まれます。: シートがパレットから離れる前に、サプライヤーの納品明細書と照らし合わせてフルートの方向を確認する, カットを開始する前に、確認した方向をシートの保護フィルムに油性マジックで直接マーキングします。, 最初のカットが行われる前に、その方向をベクターファイルの意図された方向と照合します。. あるフルートの向きに合わせて準備されたファイルが、逆方向に走るシートにネストされると、構造的に問題のあるサインが生成されるため、この最後のステップは重要です。. このチェックリストを標準の操作手順に組み込む, 経験豊富なオペレーターの記憶に頼るのではなく、, 異なるシフトまたは新しいスタッフが切断作業を担当するときに発生する不一致から保護します。.

道端の突風で水平に並んだ手足が折りたたまれる理由

シルエットの腕や隆起したツールを、その長さに沿ってではなく幅全体に沿って走るフルートで切断する場合, その手足には、曲げに抵抗するために必要な方向に沿った内部の構造的サポートが事実上ありません。. 平らな外側のポリプロピレンスキンは、それ自体である程度の剛性を提供します, ただし、スパンを縦方向に補強する内部リブはありません, 手足は標識の堅固な延長というよりも、羽ばたきのように動作します。.

実際に, これは、道路脇の突風（屋根付きの車両基地内で標識が経験する荷重を定期的に超える）が、最も弱い断面で標識を繰り返し屈曲させることを意味します。, 通常、胴体または肩と結合する場所. 周期的な風荷重下で繰り返される屈曲は古典的な疲労メカニズムです: 材料は最初の突風で失敗する必要はありません, ただし、屈曲イベントが発生するたびに、目に見える折り目が形成されるまでポリプロピレンのスキンがわずかに弱まります。, 完全な折り目または破れが続く. これが、レポートを送信する倉庫の理由です。 “腕が落ちる” または “耳が折れ曲がる” イエローマンのカットアウトでは、ほとんどの場合、素材の品質の問題ではなく、フルートの方向の問題に注目しています。, また、次の生産実行時に方向を修正すると、シートゲージやサプライヤーを変更する必要がなく、通常は問題が完全に解決されるのはなぜですか.

ワイドアームシルエットのためのクロスブレーシングテクニック

すべてのデザインブリーフでシンプルなことができるわけではありません, 腕を組んでいるシルエット. 一部の安全アイコンでは、ストップスローバットを保持するために腕を伸ばす必要があります, 挙手, または、フルートが整列した単一のコラムを超えてデザインを広げるワイドスタンス. これらの場合, 製造業者は、アイコン自体の再設計を強いることなく、構造の完全性を維持する技術を必要としています。.

最も信頼できるアプローチは、設計の最も幅の広い構造要素 (通常は伸ばした腕または脚) をシートの溝の方向と平行に入れ子にすることです。, たとえこれがシルエットの残りの部分の周囲に大きなオフカットマージンを受け入れることを意味するとしても. これにより、アームがその長さに沿って完全にフルートをサポートする独自のミニパネルとして効果的に扱われます。, 体全体を単一の方向に揃えようとするのではなく、必然的に他の四肢に影響を与えます。.

この方法でデザインを本当に無駄なくネストすることができない場合, 一部の製造業者は、組み立て中に脆弱な手足の下側に沿って接着される二次補強ストリップ (一致するコルフルートまたは剛性バテンの薄いストリップ) を使用します。, フルートの方向だけでは提供できない補強部材を効果的に追加します。. これは遅いです, より労働集約的な修正であり、通常、短期ローテーションの在庫ではなく、高額または長期使用の看板用に予約されています。, スマートネスティングからのマテリアルの端材を受け入れる方が、よりコスト効率の高いソリューションとなる場合.

カットを開始する前にデザインファイルを準備する

カット方法はありません, どんなに正確でも, 準備が不十分なベクターファイルを修正できる, そしてこれは、ブレードがシートに接触する前に社内での実行のほとんどが問題に遭遇する場所です. あらゆるプロセス 黄色のコルフルートの労働者標識の作り方 画面上で開始する必要があります, カッティングテーブルではありません. カーフ補正, 閉じられた道, および最小ノード半径はすべて、目的の切断方法に合わせて正しく設定する必要があります。.

ルータービットは、スチールルールのダイよりも内側のコーナーに広い最小半径を必要とします, そのため、あるメソッドで描画されたファイルが他のメソッドにきれいに転送されることはほとんどありません。. 切断機械を調整する前に, 構造的に健全なベクトル設計図から始める必要があります. チームの時間を節約するには, 事前にスケールされたものをダウンロードできます, 実稼働対応のベクターテンプレートと CAD ブロックスイート.

ルーター互換ツールパスのベクターパスクリーンアップ

クリーンなベクターファイルは、スムーズな生産実行の最大の予測因子です。, ファイルが CNC ソフトウェアに到達するかなり前にクリーンアップが行われる必要があります。. シルエットの輪郭に沿ったすべてのアンカーポイントは、単一の連続した輪郭上に正確に位置する必要があります。, 閉じたパス, 浮遊ノードなし, 重なった線が重複する, または、以前の設計リビジョンで残った意図しないギャップ. 開いたパス (通常のズームレベルでは見えないギャップであっても) があると、ルーターはそのセクションを完全にスキップするか、2 度戻って再カットします。, どちらも目に見える欠陥のあるエッジを生成し、マシン時間を無駄にします。.

デポの生産責任者は、ワークフローに標準のプリフライトチェックを組み込む必要があります。: 少なくともズームインする 400 パスが本当に閉じていることを確認するために、アウトラインの各方向の変化のパーセントを表示します。, 設計の以前の反復で残された重複パスまたは隠れたパスを削除します。, 曲線セクションでは、ルータが狭い半径に沿って途切れる原因となる過剰な密度ではなく、適切な数のアンカーポイントを使用していることを確認します。. イラストソフトウェアからエクスポートされたファイルでは、湾曲した領域に不必要な複雑さが生じる場合があります, これらのパスを簡素化することで、意図したシルエット形状を維持しながら、よりスムーズなツールパスと、アーム上のきれいに仕上げられたエッジが生成されます。, ネック, デザインのその他のきつく湾曲した部分.

ブレード幅とダイ厚さのカーフオフセットの計算

カーフは切削工具自体によって除去される材料です, それを補正できないことが、完成したカットアウトがデザインファイルよりも小さくなる最も一般的な理由の 1 つです。. ルーターカット用, カーフオフセットは使用中のビットの直径を考慮する必要があります, ルーターのパスはビットの外縁ではなく中心に沿って走っているため、意図した寸法に一致する部品を作成するには、ファイルをビット直径の約半分だけ外側にオフセットする必要があることを意味します。. スチールルール型抜き用, 同等の調整は、ルール自体の厚さと面取りに関係します, 回転ビットとは動作が異なり、金型メーカーの仕様に応じた独自のオフセット計算が必要です。.

最も信頼できる方法は、このオフセットを専用の切断レイヤーとしてベクターファイル自体に組み込むことです。, 生産時点で機械オペレーターに頼って手動で補正するのではなく、. 手動補正により、オペレータとシフトの間でばらつきが生じます, そして、たとえ小さな不一致であっても、本番稼働全体にわたってさらに大きくなります。, 明らかに寸法が一貫していないカットアウトのバッチが生成される. デポが複数の切断方法を使用している場合 - たとえば, プロトタイプ用の社内ルーターと量産用の外注ダイ - 2 つの別個のファイルバージョンを維持, それぞれに、それぞれのメソッドに合わせて正しいカーフオフセットが焼き付けられています, 単一のファイルを使用するたびに手動で異なるように調整する場合に発生する混乱や寸法のずれを回避します。.

製作前にテキストとアイコンの配置を調整する

ファイルが裁断機に近づく前に, あらゆるテキスト, グラフィックアイコン, デザイン上の安全マークは、完成したシルエットの物理的寸法に対して正確に配置され、サイズが決められている必要があります。, 画面上の比率だけではなく. 道路脇の視認性基準では、予想される視認距離と車両速度に基づいて文字の最小高さとシンボルの比率が指定されているため、これは重要です。, また、テキストとアイコンの寸法を合わせて調整せずにデザインのサイズを変更すると、これらの標準は自動的に拡大縮小されません。. この手順を省略すると、モニター上では正しくプロポーションが保たれているシルエットでも、実物大で印刷すると文字が小さくなってしまう可能性があります。.

AU の可読性基準と安全記号の評価を確認して、物理的な文字の高さとグラフィックアイコンが道路脇の安全規制に適合していることを確認してください。. コンプライアンスを超えて, 正しい配置により、設計を製造段階のエラーから保護することもできます。: テキストやアイコンがカットエッジや狭いシルエットポイントに近すぎると、カット中に部分的にトリミングされる危険性があります。, または、風荷重により曲がったりひび割れたりしやすい標識の部分に座っている場合. 重要なグラフィック要素と最も近い構造エッジ、特に首の間に小さな緩衝マージンを構築する, 手首, と足首 — ファイルが画面からシートに移動しても、コンプライアンスと耐久性の両方をそのまま維持します.

マニュアルカット & CNC ルーティングと工業用スチールルールのダイカット

これはすべての倉庫管理者が尋ねるセクションです 黄色のコルフルートの労働者標識の作り方 最終的に到達する, 切断方法が品質を左右するからです. カッターナイフと直定規があれば、まずまずのプロトタイプを作成できます, しかし、一度カッターが曲がった手首や細い足首を追従すると、, ブレードの抵抗はクリーンなエッジの敵となる.

CNC ルーターは速度の問題を解決しますが、別の問題が発生します。: 回転するビットは、狭い半径でフルートの壁を剪断するのではなく、細断します。, 繊維質を残す, 湿気の芯のように機能するオープンエッジ. 工業用スチールルールダイカットプレスは、両方の問題を一度に解決します, ブレードがフルートの壁を引きずるのではなく、通過するときにフルートの壁を圧縮してシールします。.

切断方法	エッジ品質	最適な用途	ボリュームあたりの相対単価
手動カッターナイフ	粗い, オペレータに依存する	プロトタイプ, 単一の置換	ユニットあたりの人件費が高い
CNCルーター	直線走行でクリーン, 急なカーブではデコボコ	中小規模の実行, カスタムワンオフ	適度, セットアップ後のスケーリングが不十分
スチールルールダイカットプレス	圧縮された, 一貫してシールされたエッジ	フリート規模の生産稼働	ツールが償却されると、ユニットあたりのコストが低くなります

業界の製造慣行に基づいた比較評価; 裏付けとなる資料および規格のソースについては、以下の参考資料を参照してください。.

手動カッターナイフ切断 - 公差, 制限事項, と人件費

手作業による切断は、どの拠点でも最もアクセスしやすいエントリポイントであり続けます, 必要なのは鋭い刃だけ, 安定した直定規, そして安定した手, しかし、精度と再現性が重要になると、その限界はすぐに明らかになります。. 熟練したオペレーターが常に新しいブレードを使用します。 30 に 45 度の角度により、適度にきれいな直線カットを生成できます, しかし、ブレードの切れ味が低下し、オペレータの疲労が始まると、シフト全体で公差が変動する傾向があります。, 特に、一定の圧力と角度を手で維持するのが難しい湾曲部分では.

シルエット上のすべての曲線カット - 腕の下側, 曲がった肘の内側, 足首の細いテーパー - ストレートエッジと比較してオペレータの有意義な時間を追加します, また、これらの各曲線は、ブレードが不均一に引っ掛かったり引きずったりした場合に、より高い拒否リスクを伴います。. このような切断時間の延長と不合格率の上昇の組み合わせにより、品質基準が一貫して実施されると、手作業による切断がシフトごとに少数の完成ユニットを超えることがほとんどなくなるのです。. 真の生産コストを評価する倉庫向け, 手作業での切断に費やされる労働時間（不合格品の再切断に費やされる時間を含む）は、多くの場合、機械投資を回避することで得られる見かけ上の節約額を超えます。, 特に、数量が時折の単一ユニットの交換を超えて移行すると、.

CNC ルーター切断 — ドラッグ切断が狭い半径のフルート壁を細断する理由

CNC ルーティングにより、手動切断に特有の一貫性と速度の問題が解決されます。, デポがシルエットのアウトラインを一度プログラムすれば、それを多くのシートにわたって正確に再現できるようになります。. しかし, ルーティングの物理的メカニズム (単一のせん断動作ではなく、研磨接触によって材料を除去する回転ビット) は、ツールパスが狭い内側半径をたどるときに特定の弱点を生み出します。, 手首のカーブなど, 足首, または上げた腕の下側.

このきついカーブでは, 回転するビットは、一度の動作でフルートの壁をきれいに切断するのではなく、フルートの壁を横切って引きずります。, この引きずる動作は、内部のリブ構造をきれいに切断するのではなく、引き裂く傾向があります。. 結果は繊維状になります, ポリプロピレンの個々のストランドが切断されるのではなく引っ張られる、わずかにほつれた端, そして、この繊維状の質感こそが、時間の経過とともに開いたフルートチャンネルに水分を浸透させるのです。. 送り速度と主軸 RPM はどちらもこの影響の深刻さに影響します。主軸速度に対して送り速度が速すぎると、抵抗と引き裂きが増加します。, 一方、適切に調整された組み合わせは、本当に狭い半径で問題を最小限に抑えることはできますが、完全に解消することはめったにありません。. これが CNC ルーティングの主な理由です, 手動切断よりも高速かつ一貫性がありながら, エッジシーリングと長期的な耐水性を優先する場合、ダイカットにはまだ及ばない.

工業用スチールルールプレス打ち抜き - 圧縮, スピード, およびエッジシーリングの利点

工業用ダイカットは、手動切断やルーター切断とはまったく異なる物理原理に基づいて動作します。. 引きずったり、研磨したりして材料を除去するのではなく、, 油圧または機械プレスに取り付けられたスチールルールのダイが、研ぎ澄まされた刃をシートに一気に押し込みます。, フルート壁をきれいにせん断しながら、同時にプレスのトン数で切断端を圧縮します。. この圧縮は、開放ではなく密閉を生み出す重要な機械的違いです。, 繊維状のエッジ.

シルエット全体のアウトラインは、点ごとにトレースされるのではなく、同期された 1 つのストロークでカットされるため、, ダイ自体が構築されると、ユニットあたりのダイカットも劇的に高速化されます。, これは、小規模な試作バッチを超えて移動するあらゆる倉庫にとって明確な選択肢となります。. スチールルールの金型を製作するための初期費用が参入の主な障壁となっている, しかし、そのコストは固定されており、生産実行全体で急速に償却されます。, つまり、量が増えると単位あたりのコストが急激に下がります。手動切断とは逆のコスト曲線になります。, 単位あたりの人件費は、量に関係なくほぼ一定です。. エッジ品質を評価する拠点管理者向け, 生産速度, と総車両コストを合わせたもの, 通常、本物のスケールで 3 つすべてを同時に満たす唯一の方法はダイカットです。.

エッジシーリング & オーストラリアのフィールド条件に対応した耐候性

シールされていないエッジは、サインが早期に故障する唯一の最大の原因です. 開いたフルートチャンネルはストローのように機能します, 印刷されたビニール面の直下に湿気を引き込む. このステップをスキップすることは、ワークアウト時にデポが犯す最も一般的な間違いです 黄色のコルフルートの労働者標識の作り方 単一の雨季を超えて続く. 水路内に水が溜まると, 接着剤のリフトオフが続きます, 表面の印刷が色褪せる前に、サインを内側から外側に剥がします。.

オーストラリアの厳しい紫外線条件下で, ポリプロピレンの表面は 12 ～ 18 か月以内に色褪せ、脆くなり始めます。. エッジが密閉されていない状態であれば、タイムラインは大幅に短縮されます. 切り口をヒートシールする, それをテーピングする, 利用可能な 3 つの実用的なオプションは、スチールルールのダイからの圧縮に依存することです。. 効果は同等ではありません.

シールされていないフルートが印刷されたビニール層の下に水の侵入を許す仕組み

コルフルートの内部構造を理解すれば、エッジによる故障の背後にあるメカニズムは簡単です. 各フルートのチャンネルは、開いた状態でシートの長さに沿って延びています。, 中空管, 2 つの外側のポリプロピレンスキンが内側のリブと接する部分のみシールされています。. 切断面が開いたままになっていると、手で荒く切断したりルーターの端を細断したりした場合に起こりますが、その中空のチューブが雨の直接の侵入点となります。, 結露, 掃除の際の洗い流し水も, 一旦海峡に入ると、それらはすべて海峡に沿ってかなりの距離を移動することができます.

水分が入ってしまうと, それは単に受動的に端に座っているだけではありません; 毛細管現象により内部のリブ構造に沿って浸透します。, 直接のカットラインをはるかに超えて広がり、印刷されたビニールまたは直接印刷インク層が前面に接着されている看板の領域に達する. 接着剤ボンド, 印刷されたビニールオーバーレイまたは取り付けブラケットのどちらからのものでも, 特に下からの持続的な湿気にさらされやすい, ほとんどの接着剤は内部の飽和ではなく表面の風化に耐えるように設計されているため、. これが、看板がすでに内部から構造的に破損しているにもかかわらず、目に見える表面の損傷や色褪せが見られない理由です。, そして、印刷面の目視検査のみに依存して切り抜きの残りの耐用年数を判断する方法がなぜ信頼できないのか.

ヒートシールの比較, エッジテーピング, およびダイコンプレッションシール方法

通常、倉庫には開いたフルートのエッジを閉じるための 3 つの実用的なオプションがあります。, それぞれの効果には明確なトレードオフが伴います, 追加の労力, コスト. ヒートシールでは、加熱されたブレードまたは工具を使用してポリプロピレンの切断端を溶かして閉じます。, カットラインに沿って2枚の外皮を融合させます。. 正しく一貫して行うと効果的です, ただし、専用のヒートシールツールが必要です, 訓練を受けたオペレーター, カットごとに追加の生産ステップが実行されます。つまり、生産されるすべてのユニットに時間と人件費の両方が追加されます。.

エッジテーピングでは、切断端に沿って耐候性粘着テープを貼り、湿気の侵入を物理的にブロックします。. ヒートシールよりも早く貼り付けることができ、特殊な機器もあまり必要としません。, しかし、テープの粘着力自体は、同じ 12 ～ 18 か月の期間にわたって紫外線にさらされると劣化する可能性があるため、コルフルートは屋外での使用が期待されています, つまり、シールの耐久性はテープ自体の耐候性と同じくらいです. ダイコンプレッションシール, 対照的に, 切断ストローク自体の固有の副産物としてエッジの閉鎖を実現します。プレスのトン数により、切断の瞬間にフルートの壁が一緒に圧縮されます。, 個別の封止ステップなし, 追加の消耗品はありません, ユニットあたりの追加労働時間はありません. 意味のある量で生産する倉庫向け, この内蔵されたシーリングの利点は、手動またはルーターベースの生産方法に勝るダイカットの最も強力な根拠の 1 つです。.

オーストラリアの各地域における気候固有のシール要件

オーストラリアの気候変動により、エッジシーリングを均一なものとして扱うことができない, すべての拠点および地域で万能の仕様. 沿岸の倉庫は、周囲の湿度が高く、空気中の塩分にさらされるという組み合わせに直面しています。, どちらも湿気の侵入を促進し、内陸条件よりも速い速度で接着剤の劣化を引き起こす可能性があります。. 熱帯および北部地域では、強い紫外線にさらされ、季節的に高湿度の期間が追加されます。, これにより、エッジからの水の浸入と表面レベルのポリプロピレンの脆化の両方が同時に発生するリスクが増大します。.

乾燥した内陸地域は、異なる、しかし同様に重要な課題を抱えています: 湿度と降水量が少ないうちに, 日中の猛暑とその後の夜間の冷却により、ポリプロピレンは繰り返し膨張と収縮を引き起こします。, 直接水にさらさなくても、密閉度の低い端を徐々に開けることができます。, 雨が降るとすぐに機能しなくなるように準備しておきます. 複数の気候帯にまたがって事業を行う倉庫管理者は、地域に関係なくエッジシーリングを必須仕様として扱う必要があります。, ただし、沿岸および熱帯地域に特化した、より重いゲージストックまたはより厳密なシール方法へのアップグレードも考慮する必要があります。, 水分の組み合わせがどこにあるのか, 塩, 紫外線への曝露は、全国どこでもカットアウト看板が直面するであろう最も厳しい条件を生み出します。.

プロトタイピングのワークフロー: 最初のカットから制作可能なテンプレートまで

設計ファイルから完全な生産実行に直接ジャンプすることで、倉庫は 500 個のユニットがすでに切断された後にフルート方向またはカーフのエラーを発見します。. 規律あるプロトタイピング段階は、繰り返し可能なプロセスを分けるものです。 黄色のコルフルートの労働者標識の作り方 お金のかかる推測ゲームから. 短いバッチ, 現実的な条件下でテストされた, 修正にはまだ数枚のシートがかかりますが、問題を発見します.

オーストラリアの交通管制員からの現場データは、実際の条件下でのテストがベンチ検査だけよりも重要である理由を示しています. 以上を越えて 1,600 オーストラリアとニュージーランドで交通管制官を対象に調査 2025, 4％が過去1年間に車に衝突されたと報告, そして、注意散漫またはスピード違反のドライバーによるニアミスは、依然として多くの人にとって毎週発生しています。. その環境で構造的に欠陥のある標識は、すでにリスクにさらされている従業員にリスクを追加します.

構造試験用の物理プロトタイプバッチの構築

意味のあるプロトタイプのバッチは、理想的なベンチ条件下でカットされた単一の完璧なユニットではありません。, 完成品が現場で直面する実際の条件範囲を反映する、意図的に変化させた 3 つから 5 つの標識のセット. これは、バッチ全体で取り付け方法を変えることを意味します。, スターピケットまたはHステークで少なくとも1つのユニットをテストする, もう1つはケーブルタイを介してポータブルバリアフェンスに設置, そして関連する場合は, 1 つは A フレームに取り付けられています, 各取り付け方法はシルエットの異なる点にストレスを与えるため、.

また、倉庫がテストしている許容範囲の両端でカットされたユニットを意図的に含めることも意味します。たとえば、, フルートの方向またはカーフオフセットがまだ最終決定中の場合, 単一の構成に早期にコミットするのではなく、各候補設定で 1 つのバッチを切り出す. この比較アプローチにより、プロトタイプの段階が、単純な合否チェックではなく、本物のデータ収集に変わります。, どのフルートの向きの組み合わせについての具体的な証拠をデポに提供するか, シートゲージ, そして、その決定が数百ユニットの可能性がある完全な生産実行に固定される前に、取り付け方法が最も効果的に機能します。.

現場での試用取り付けと風暴露の記録

物理的なプロトタイプのバッチが構築されると、, 次のステップは、保護された倉庫ヤードではなく、実際の現場での使用に本当に似た条件下でそれを配備することです。. これは、各ユニットを実際の作業現場または代表的な屋外の場所に取り付けることを意味します。, 同じ固定方法 - スターピケットを使用, ケーブルタイ, または A フレーム — 運用環境のデプロイメントで使用されます, 各勤務の終わりに取り外すのではなく、日常の通常の状態の間は所定の位置に置いたままにします。.

ロギングは、この試験を非公式の観察ではなく有用な工学データに変えるものです. それぞれのプロトタイプについて, 取り付け方法を記録します, 現場でのおおよその風当たり (地元の気象データ、または利用可能な場合は簡単な現場の風速計の測定値を使用する), 標識が取り付けられたままになっている期間, 各チェックイン時の状態を示す日付付きの写真記録. ユニットに四肢の垂れ下がりの初期の兆候が見られた場合、このログは非常に貴重になります。, エッジリフト, またはフルートの変形, これにより、デポが障害を特定の取り付け方法の組み合わせまで遡って追跡できるためです。, 露出時間, そして風の状況, 事後的に原因を推測するのではなく. 数回のプロトタイプサイクルにわたって, このデータは、車両基地の典型的な現場条件下で予想される耐用年数の内部ベンチマークも構築します。.

完全な実稼働を開始する前の承認基準

プロトタイプは、定義された条件をクリアした場合にのみ、本格的な生産が承認される必要があります。, 一連の書面による承認基準 - 一般的な印象に依存する “大丈夫そう” 回避可能な欠陥が 500 個の注文にどのように反映されるか. 少なくとも, 承認基準では、プロトタイプがネック部分に目に見える亀裂がなく、日常的な取り扱いや輸送に耐えられることを要求する必要があります。, 手首, または足首, 持続的な風と少なくとも 1 回の雨を含む、少なくとも 1 回の全天候サイクルを通じて現場に設置されていること。, 切断端に目に見えるほつれがないこと, 層間剥離, または検査時に湿気による汚れがあった場合.

サインオフには、元のベクターファイルに対する寸法チェックも含める必要があります。, カーフ補正により、許容誤差内で意図した寸法に一致する完成部品が生成されたことを確認する, フルートの方向がサプライヤーまたは社内の切断チームと合意された仕様と一致していることを視覚的に確認します。. このチェックリストのすべての基準が満たされたのは 1 回だけです, 理想的には、将来の参照のために写真と測定値を記録します。, デポは設計を完全な生産バッチに拡張することにコミットする必要がありますか, その生産が社内で行われるか、外注の型抜きパートナーを通じて行われるか.

プロトタイプから大規模なフリート展開までのスケーリング

プロトタイプが承認を通過したら, 会話は職人技から物流へ. リードタイム, ストレージ, そして、実際の車両数における単位当たりのコスト曲線がすべて影響します。. スケーリング 黄色のコルフルートの労働者標識の作り方 ベンチプロトタイプからフリート全体への展開までは、製造の問題と同じくらいサプライチェーンの問題でもあります. Safe Work Australia の最新の報告書によると、全国的な死亡率は依然として高い水準にあります。 1.3 あたり 100,000 労働者, 依然として車両事故が主な原因となっている. あらゆる沿道資産, 切り抜き労働者サインを含む, より広範な安全システムの中に収まる.

生産が倉庫の容量を超えて拡大する場合, 大量の価格設定構造を理解することが不可欠になります - 調達と一括調達に関する当社のガイドでは、サプライヤーの種類ごとにコスト層を分類しています.

ダイカット生産実行のボリュームベースの価格設定のしきい値

型抜きの価格は直線的に増減することはほとんどありません。, ほとんどの製造業者は、注文が特定の量のしきい値を超えると、単位あたりのコストが大幅に低下する段階的な段階で価格設定を構成しています。, これらのしきい値は通常、より効率的なシートのネストに合わせて設定されるため、, より長く連続した印刷作業が可能, より大きなバッチ全体にわたる工具コストの償却が改善されます。. 一度に 50 個のユニットを注文する倉庫は、200 個のユニットを 1 回注文する倉庫よりも大幅に高いユニットあたりの料金を支払っている可能性があります。, 基本的な設計とダイが同一であっても.

単一の注文サイズに対する単一の見積もりに依存するのではなく、製造パートナーに段階的な正式な価格スケジュールをリクエストすることで、車両総コストを適切にモデル化するために必要な情報を倉庫の財務チームと調達チームに提供できます。. これは、看板交換の年間予算を計画する場合に特に役立ちます。, これにより、倉庫は、年間を通じて複数の小規模な注文を少数の注文に統合することによるコストメリットを比較検討できるためです。, より大規模な生産はキャッシュフローに反し、より多くの在庫を保有することによる保管への影響. 価格帯を積極的に交渉するフリートマネージャー, 個々の注文ごとに返される見積もりをそのまま受け入れるのではなく、, 通常、品質や納期に妥協することなく、年間のサイネージ総コストを大幅に削減できます。.

フリート全体の標識交換サイクルのリードタイム計画

看板の交換を計画されたメンテナンス活動として扱う, 失敗に対する事後対応ではなく, これは、倉庫が重要な瞬間に十分な在庫がない状態に陥ることを回避できる最も効果的な方法の 1 つです. フリート管理者が故障を待つのではなく、予想される摩耗間隔に基づいて車両整備のスケジュールを立てるのと同じです。, デポは、材料の既知の耐用年数と使用されている切断方法に基づいて、カットアウト看板の予想される交換サイクルを構築する必要があります。, その後、予想される故障点よりかなり前に交換注文を出します.

アウトソーシングされた型抜きパートナーと協力する場合、この前向きの計画が最も重要になります。, 生産と配送のリードタイムは瞬間的なものであると想定するのではなく、カレンダーに組み込む必要があるため. 一連の兆候が目に見えて失敗するまで待ってから再注文を行うデポでは、まさに需要が最も高いときに利用可能な在庫にギャップが生じるリスクがあります, 一方、実際の導入日に対して予想される耐用年数を追跡するものは、予測可能な期間中に再注文できます。, 計画されたウィンドウ. この周期を既存の資産管理やメンテナンススケジュールに組み込むことで、車両の整備や PPE の交換などの定期的なタスクと並行して、デポのスタッフによる定期的な手動追跡を必要とせずに、看板の在庫を確実に利用できる状態に保つことができます。.

製造プロセスがダイヤルインされると、, 物理的な切断とシールの品質は、基礎となる設計が AU 道路側基準を満たしている場合にのみ重要です。. プロポーションに関する詳細な仕様については、, カラーコンプライアンス, とレイアウト, 私たちのところに戻って参照してください カスタムイエローマンサインの包括的なデザインとレイアウトガイド.
