A folha de plano dizia 90 graus. A interseção é 68. Sua equipe já está no local, o fechamento da pista está ativo, as lâminas são desembaladas - e o suporte de duas faces na mão do instalador não pode fisicamente apresentar ambas as faces para ambas as abordagens. Cada hora que a montagem permanece sem solução consome tempo da equipe, estende um fechamento permitido, e coloca um item da lista de pendências em um trabalho que você assinou mentalmente. Pior, uma lâmina montada 22 graus fora de seu eixo de aproximação lêem de lado para os motoristas que se aproximam, que é exatamente a falha na linha de visão que seu inspetor sinalizará e sua agência possuirá.
Este guia substitui suposições por uma lógica de configuração repetível. Ele mostra como converter geometria de interseção real — cruz, T, distorcido, multi-perna, rotatória – em defensável configurações de suporte de sinalização de nome de rua antes de sua tripulação se mobilizar.
Por que a geometria de interseção — e não a preferência de hardware — determina a configuração do colchete
Configurações de suporte de sinalização de nome de rua são o arranjo espacial das faces da lâmina em torno de um único nó de montagem, determinado pela geometria da estrada e não pela preferência do catálogo de hardware. Para um engenheiro de projeto, o valor prático é simples: coloque a geometria no papel e a instalação em campo se tornará um exercício de torque e verificação em vez de uma improvisação.
O modelo de nó e perna: Lendo uma interseção como um diagrama de eixo antes de fazer o pedido
Trate cada interseção como um nó de montagem mais n pernas de aproximação. Três variáveis determinam totalmente a configuração:
- Contagem de pernas — quantas aproximações rodoviárias se encontram no nó.
- Ângulos internos – o rumo medido entre pernas adjacentes.
- Nomes distintos — quantos nomes de ruas exclusivos devem ser exibidos.
Contagem de pernas não é contagem de lâminas. Uma cruz de quatro pernas onde uma rua passa continuamente requer duas lâminas, não quatro. Ao longo deste guia usarei taquigrafia: 4L-90 (ortogonal de quatro pernas), 3LT (Junção em T), 4L-SK (quatro pernas distorcidas), 5L+ (multi-perna).
Onde os desenhos civis quebram: Ângulos da Planilha vs.. Rolamentos As-Built
O Livro Verde da AASHTO recomenda que as estradas se cruzem em ângulos retos ou próximos a eles e desaconselha ângulos abaixo 60 graus – que informa quanto do ambiente construído fica em algum lugar na zona cinzenta de 60 a 90 graus. O desvio do plano para o campo vem de alinhamentos legados de faixa de domínio, transições curva-tangente, conflitos de serviços públicos que forçam a pós-relocação, e raios de canto reclassificados.
Dimensionar um ângulo de uma planilha em PDF não é uma referência. Regra prática: verificar os rumos de aproximação em campo em qualquer nó onde o plano definido é anterior ao recapeamento ou alargamento mais recente.
O custo de adivinhar: Como um Blade com clock incorreto aciona um retorno de chamada de equipe completa
Uma chave errada não é um evento material – é um evento trabalhista. Uma lâmina mal cronometrada normalmente consome uma segunda mobilização, um segundo ciclo de caminhão caçamba, um fechamento de faixa reemitido ou configuração de sinalização, e uma nova visita de inspeção. Através de um corredor de 40 nós, um 10% a taxa de exceção que você não conseguiu capturar no design torna-se quatro eventos de retorno de chamada separados. O colchete em si é o item de linha mais barato nessa sequência.
Lógica do Eixo: Mapeamento de contagem de lâminas, Direção do rosto, e tipo de colchete para cada abordagem
Implantação de eixo único: Quando um colchete de nome de rua de mão única satisfaz totalmente o nó
Um colchete de rua de mão única está correto sempre que o nó tem apenas um eixo de leitura significativo: um único nome para exibir, uma direção de abordagem dominante, ou uma segunda face que seria bloqueada ou redundante. Terminando pernas, instalações no meio do bloco, becos, e pernas de dístico unidirecionais caem todas aqui.
Há também um uso estratégico: dois conjuntos de face única com clock independente, empilhados em um poste, proporcionam total liberdade angular que nenhuma unidade fixa pode igualar - a principal ferramenta para geometria distorcida, expandido abaixo.
Emparelhamento perpendicular: Configurações de duas lâminas e a suposição fixa de 90 graus
Um suporte de sinalização de rua de 90 graus compromete você com uma relação ortogonal travada entre duas faces. Em uma verdadeira travessia 4L-90, isso é ideal - uma postagem, duas lâminas, apresentação limpa para ambas as abordagens, um ponto de contato de manutenção.
A restrição é implacável: a montagem não pode absorver inclinação. Cada grau de desvio de campo é transferido diretamente para o desalinhamento da lâmina, porque o hardware não tem grau de liberdade rotacional para dar.
Arranjos de três faces e separadores cruzados para nós com alta contagem de pernas
Uma terceira face torna-se necessária quando três ou mais nomes distintos convergem, ou quando um nó serve tanto uma rua de passagem quanto uma diagonal. Um suporte de sinal separador cruzado mantém o espaçamento entre lâminas em um ponto de montagem compartilhado, evitando interferência rotacional e contato da lâmina onde as faces se cruzam.
Os retornos diminuem rapidamente. Passadas três faces em um único nó, as lâminas começam a sombrear automaticamente e o apinhamento angular prejudica a legibilidade. Se você precisar de uma olhada mais de perto como os conjuntos de duas e três faces diferem no caminho de carga e na capacidade da lâmina, essa comparação é abordada em seu próprio guia.
A tabela abaixo compara as três famílias de configuração em termos de flexibilidade angular, capacidade do nó, e risco de alinhamento.
| Configuração | Flexibilidade Angular | Faces por nó | Melhor Topologia | Risco de alinhamento primário |
| Face única (1-caminho) | Completo, por unidade | 1 | 3Hastes LT, dísticos, becos sem saída | Subcobertura de uma segunda abordagem |
| Duas faces fixas (90°) | Nenhum | 2 | 4Travessias ortogonais L-90 | Inclinação transferida diretamente para a lâmina |
| Três caras + separador | Limitado | 3 | 5Nós L+, através-mais-diagonal | Auto-sombreamento, fluência rotacional |
| Par empilhado de face única | Completo, independente | 2 | 4Travessias distorcidas L-SK | Desvio de cronometragem sob ciclo de vento |
Configurando a interseção cruzada de quatro pernas padrão sem criar blades redundantes
Seleção de quadrante: Extrema direita, Quase à direita, e lógica de posicionamento diagonal
A intenção do MUTCD para a colocação de sinais de trânsito em cruzamentos é que as lâminas apareçam no ponto de decisão, não depois que o motorista se comprometeu com a curva. A montagem no canto direito oferece reconhecimento mais precoce na abordagem; quase à direita funciona como confirmação na barra de parada.
Uma estratégia de dois postes diagonalmente opostos cobre todas as quatro abordagens, mantendo a contagem de faces por nó em dois – geralmente o risco mais baixo configurações de suporte de sinalização de nome de rua para uma rede urbana padrão.
Consolidação de postagem única vs.. Distribuição em duas postagens
Decida usando cinco critérios: velocidade de aproximação, contagem de pistas de aproximação, obstruções do triângulo de visão de canto, presença de braços de mastro de sinalização ou postes, e faixa de domínio disponível por quadrante.
Interseções de grade de baixa velocidade toleram bem a consolidação de poste único. Em cruzamentos arteriais com 45 aproximações mph, distribuir em dois postos — a consolidação concentra o risco de interrupção, então, um único knockdown remove toda a orientação no nó.
Convenção de Orientação de Lâmina: Montando cada nome paralelamente à rua que identifica
Esta é a convenção que os instaladores invertem com mais frequência. Uma lâmina é lida por motoristas no cruzamento, então ele é montado paralelamente à estrada que nomeia.
Verificação de campo: fique na faixa de aproximação na barra de parada. A face da lâmina deve estar quadrada à sua linha de deslocamento. Esta única verificação resolve a maioria dos “os sinais olham para trás” itens da lista de pendências.

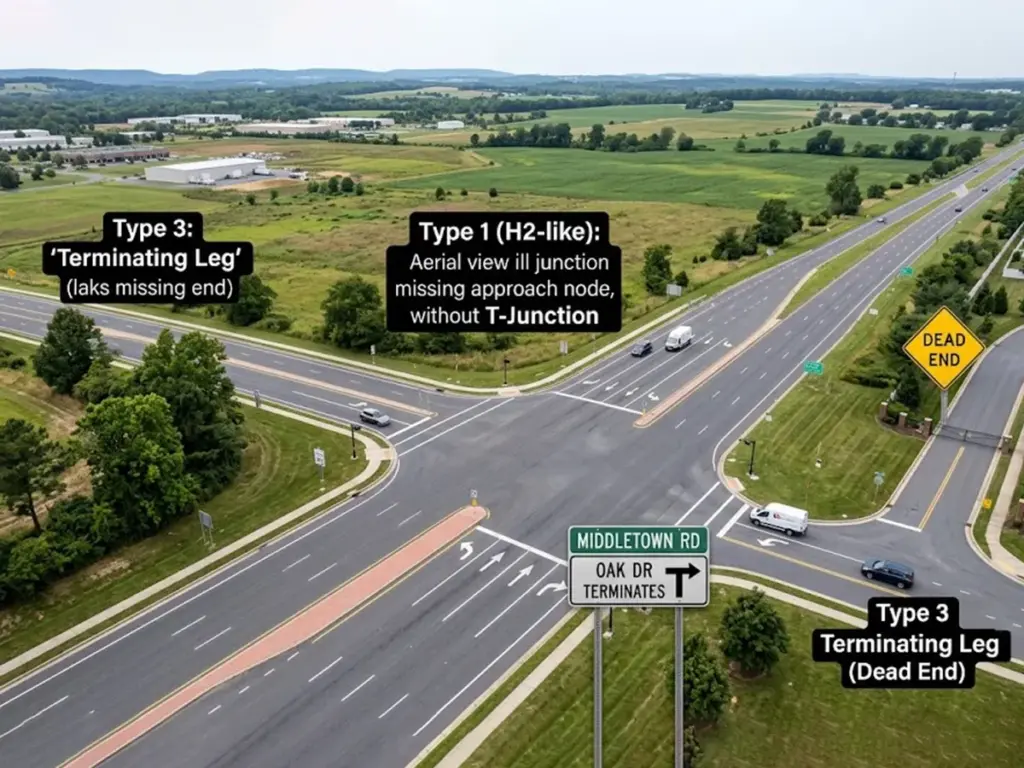

Junções em T, Divisões em Y, e terminação de pernas: Configurando nós com uma abordagem ausente
Prioridade de abordagem de haste: Configuração para o motorista que deve escolher uma direção
Em um 3L-T, a abordagem da proa carrega a maior demanda de informações – o motorista deve selecionar esquerda ou direita – então as linhas de visão da proa governam a orientação da face. Resolução padrão: uma lâmina paralela à rua de passagem para motoristas de aproximação por tronco, mais uma segunda face servindo através do movimento. Monte do outro lado da rua, mantendo a lâmina dentro do cone de visão do motorista no ponto de decisão.
Divisões em Y e pernas em ângulo agudo: Dividindo o ângulo interno
Onde os ângulos internos ficam bem abaixo 90 graus, duas lâminas montadas ortogonalmente, ambas presentes em ângulos de visão - uma falha dupla. Duas correções: oriente a montagem para dividir o ângulo interno ao meio para que cada face divida a diferença, ou lâminas separadas em nós independentes em cada perna dividida.
As divisões em Y são frequentemente melhor atendidas por dois conjuntos de face única do que por qualquer unidade fixa multifacetada..
Becos sem saída, Becos, e terminações de unidades privadas
Esses nós possuem um eixo de leitura e baixa velocidade de aproximação. Uma lâmina é todos os suportes geométricos. O excesso de especificação aqui é comum e silenciosamente caro: hardware multifacetado instalado onde um colchete de nome de rua de face única
faz o trabalho completo.
Em uma decolagem municipal de 200 nós, o downgrade correto dos nós de terminação geralmente corta de 15 a 25% do hardware multifacetado do pedido.
Resolvendo interseções distorcidas e não ortogonais onde os colchetes de 90 graus falham
Quantificando a distorção no campo e definindo uma tolerância de trabalho
Meça com uma bússola em cada linha central, um azimute da linha central do GIS, ou um vínculo de estação total com controle de levantamento existente. Em seguida, defina uma faixa de tolerância do projeto: a faixa de inclinação dentro da qual uma montagem fixa de 90 graus ainda tem uma leitura aceitável, versus o limite onde a rotação se torna obrigatória.
Registre os rolamentos medidos no cronograma de sinalização para que a aquisição, instalação, e inspeção, todos funcionam a partir do mesmo número, em vez de três suposições diferentes.
Relógio Independente: Conjuntos empilhados de face única como substituto ajustável
A técnica central: substituir uma unidade fixa de duas faces por dois conjuntos de face única com rotação independente em um poste comum, cada um cronometrado para sua própria abordagem.
As compensações são reais – envelope vertical adicionado, mais fixadores, uma segunda etapa de alinhamento. Em troca, você obtém total liberdade angular. Rotação de bloqueio com marcas de testemunha, uma referência de clock gravada, e uma sequência de torque especificada, ou a lâmina migrará sob o ciclo do vento.
Como um fabricante de sinais de trânsito totalmente integrado que executa substrato, Felas, impressão, e fabricação de suportes internamente, podemos fornecer conjuntos correspondentes de lâmina e suporte pré-programados para seus rolamentos registrados - o que elimina totalmente a etapa de alinhamento de campo em nós de exceção.
Apresentação Eliminando pontos cegos criados pela lâmina em ângulo de visão
A inclinação não resolvida converte uma lâmina frontal em um alvo próximo à borda, distância de legibilidade efetiva em colapso. A legibilidade dos sinais é comumente projetada em aproximadamente 40 pés de distância de legibilidade por polegada de altura da letra - portanto, um nome de rua maiúsculo de 6 polegadas produz cerca de 240 pés abaixo do ideal, condições quadradas. Gire essa lâmina em direção à borda e a parte utilizável dessa 240 pés encolhem precisamente quando a velocidade de aproximação deixa o menor tempo de reação.
Em seguida, execute a verificação de obstrução secundária: cabeças de sinalização, braços de mastro, árvores de rua, e abrigos de trânsito que cortam a linha de visão apenas em ângulos distorcidos.
Empilhamento vertical, Liberação, e carregar: Construindo montagens multi-lâminas que permanecem alinhadas
Trabalhando dentro do envelope de altura e folga de montagem do MUTCD
O MUTCD define a altura mínima de montagem na parte inferior do sinal em 7 pés nos negócios, comercial, e áreas residenciais onde ocorre estacionamento ou movimento de pedestres, e 5 pés em distritos rurais. As convenções de deslocamento lateral são aproximadamente 2 pés da face do meio-fio em seções com meio-fio e 6 pés da borda do ombro onde não existe meio-fio.
Uma pilha de múltiplas lâminas consome esse envelope de baixo para cima. Preserve a separação vertical deliberada entre as lâminas para que as faces não se fundam visualmente à distância - e confirme os valores em relação à edição atual do MUTCD e aos desenhos padrão da sua agência, que muitas vezes são mais rigorosos.
Momento Cantilever e Ciclismo de Vento: Por que as lâminas offset saem do alinhamento
A carga rotacional se origina na área da lâmina multiplicada pelo braço de momento da linha central do poste, amplificado por qualquer assimetria. As configurações mais propensas a rastejar: longas lâminas únicas em uma face, arranjos de duas faces desequilibrados, e pilhas altas em postes de pequeno diâmetro.
Três respostas geométricas — equilibre a área da lâmina entre as faces, encurtar o braço do momento, e permitir que os separadores distribuam a carga entre as lâminas em vez de encaminhá-la através de um ponto de fixação. O projeto de suporte estrutural segue as especificações LRFD da AASHTO para estruturas de sinalização rodoviária e ASCE 7 provisões de vento.
Compartilhando a postagem: Coordenando placas de nomes de ruas com sinais regulatórios e de alerta
O posicionamento regulatório restringe onde o nome da lâmina pousa, não o inverso. Mapeie os rumos antes de finalizar a ordem de empilhamento para uma PARADA, MÃO ÚNICA, ou o sinal de restrição de giro ainda não ocupa o eixo que sua lâmina precisa.
Documente a pós-montagem completa no cronograma. As tripulações não devem descobrir um conflito facial na última etapa de montagem. Combinando o estilo correto de montagem da lâmina com cada tipo de montagem
faz parte do mesmo exercício de documentação.
Várias pernas, Dístico, e nós de rotatória: Padrões de configuração para topologias complexas
Cinco- e nós de seis pernas: Distribuindo rostos em vez de sobrecarregar uma postagem
Montagens únicas com alta contagem de faces falham em mais de 5L nós por meio de aglomeração angular, interferência da lâmina, e auto-sombra. Distribua em vez disso: atribua cada nome ao quadrante onde seu eixo de leitura é mais forte.
Auditoria de cobertura: construir uma matriz de abordagem versus nome e confirmar que cada célula é satisfeita por pelo menos uma lâmina. Verifique abordagem por abordagem, nunca poste por post.
Dísticos unidirecionais e arteriais pareados: Configuração para abordagens unidirecionais
A operação unidirecional elimina eixos de leitura inteiros, cortando as faces necessárias — o caso natural mais forte para hardware de face única. Mantenha o par legível como um sistema para que os motoristas possam distinguir as duas pernas paralelas, e coordene as lâminas de nome com a assinatura direcional já confirmada no mesmo post.
Abordagens de rotatória e pernas circulatórias
Divida o problema em dois: identificação da perna de aproximação antes da entrada, e identificação do trecho de saída dentro da via circulatória. A geometria radial quase nunca produz uma relação utilizável de 90 graus, que empurra mais rotatória configurações de suporte de sinalização de nome de rua em direção a montagens de face única com clock independente. As restrições da ilha divisória e da ilha central limitam ainda mais os locais de correio disponíveis.
Da pesquisa de interseção à instalação verificada: Construindo um cronograma de suporte defensável
Capture estes 6 Campos em cada nó antes de fazer o pedido
- Conte as pernas de aproximação.
- Meça o rumo de cada linha central de abordagem.
- Liste os nomes de ruas distintos que requerem exibição.
- Registre as velocidades de aproximação publicadas por perna.
- Observe as obstruções nos cantos dentro do triângulo de visão.
- Inventariar postagens existentes e montagens montadas.
Sinalize nós de exceção aqui – solicite hardware não padrão com o pacote básico, nunca como um complemento rápido.
Convertendo a pesquisa em uma programação de colchetes por nó para aquisição em massa
Estruture o cronograma como: ID do nó, classe de topologia (4L-90 / 3LT / 4L-SK / 5L+), contagem de rostos, orientação da lâmina por face, chamada de hardware. Crie uma margem de exceção para nós distorcidos e com vários trechos, em vez de solicitar uma configuração uniforme em todo o corredor.
Envie-nos sua programação de nós completa por meio do formulário de solicitação de cotação em massa para uma revisão de configuração gratuita — verificamos a contagem de rostos e a orientação em relação à sua lista de interseções antes que qualquer coisa entre em produção.
Verificação pós-instalação: Verificação da linha de visão drive-through e aprovação de alinhamento
Execute o controle de qualidade em duas etapas. Estático: altura, deslocamento lateral, cronometrando contra o rumo registrado, torque de fixação. Dinâmico: conduza cada abordagem na velocidade indicada e confirme se a lâmina está quadrada bem antes da barra de parada.
Documente os rolamentos construídos e a orientação final da lâmina no registro de manutenção para que a próxima equipe herde a geometria em vez de medi-la novamente. Observe que a 11ª Edição do MUTCD entrou em vigor em janeiro 18, 2024, com os estados tendo uma janela de dois anos para adoção - portanto, verifique se sua agência migrou seus desenhos padrão antes de bloquear um cronograma.
A topologia de interseção é uma camada de uma decisão maior. Para a imagem completa, veja nosso análise completa das famílias de hardware de montagem de sinalização e onde cada uma delas pertence— a referência pai para cada decisão de configuração neste guia.
Perguntas sobre montagem de interseção que os engenheiros mais fazem
Como decido entre um colchete de 2 vias e dois colchetes de 1 via separados na mesma interseção?
Use uma montagem fixa de duas faces somente quando as abordagens se encontrarem em um ângulo ortogonal verdadeiro. Depois que a inclinação medida exceder a tolerância do projeto, mudar para dois conjuntos de face única com clock independente, já que apenas a rotação independente absorve a diferença angular.
Em que ângulo de inclinação um suporte de sinalização de rua de 90 graus para de funcionar?
Não há limite universal – ele é dimensionado de acordo com a velocidade de aproximação e a distância de legibilidade necessária, porque abordagens mais rápidas toleram muito menos erros angulares. Defina uma tolerância específica do projeto durante a pesquisa e trate qualquer coisa além dela como um nó de exceção.
Em qual canto de um cruzamento de quatro vias deve ocorrer a assembleia do nome da rua?
A colocação no canto direito dá aos motoristas que se aproximam o reconhecimento mais precoce; quase à direita serve como confirmação na barra de parada. Muitas agências usam postes diagonalmente opostos para cobrir todas as quatro abordagens sem duplicar lâminas.
Se uma lâmina de nome de rua for montada paralela ou perpendicularmente à rua que nomeia?
Paralelamente à rua que nomeia. Motoristas no cruzamento leram, então uma montagem paralela apresenta uma face quadrada para o tráfego que realmente precisa da informação.
Quantas lâminas posso empilhar em um poste antes que a legibilidade seja prejudicada?
O limite é definido pelo envelope de altura de montagem e pela separação vertical necessária, não o colchete. Quando a lâmina mais baixa se aproxima do espaço livre urbano mínimo de 7 pés ou as lâminas começam a sombrear umas às outras, distribuir nomes para quadrantes adicionais.
