الدقة الهندسية تبدأ هنا: لماذا تحدد أبعاد اللافتة المنعطفة سلامة منطقة العمل

تظل الوفيات في منطقة العمل مصدر قلق وطني خطير. إدارة الطرق السريعة الفيدرالية (الهيئة الفيدرالية للطرق السريعة (FHWA).) المسجلة 857 الوفيات في منطقة العمل 2022 - وهو رقم يسلط الضوء على مدى أهمية كل عنصر من عناصر التحكم المؤقت في حركة المرور (TTC) حقا. أبعاد علامة الالتفاف الجلوس في مركز معادلة السلامة تلك. لا تمثل اللوحة ذات الحجم الصغير عند سرعة الطريق السريع فجوة بسيطة في المواصفات; إنه فشل في الوضوح يمكن أن يكلف الأرواح ويعرض المقاولين لمسؤولية قانونية كبيرة.

يحكم قسم MUTCD 6F.57 حجم علامة TTC لجميع المشاريع الممولة فيدراليًا. المهندسون الذين يتجاهلون مصفوفة التحجيم القائمة على السرعة يخاطرون بنتائج عدم الامتثال أثناء عمليات تدقيق FHWA وعمليات تفتيش وزارة النقل الحكومية. أبعد من التعرض التنظيمي, تعمل أحجام اللوحات غير المتطابقة على تقليل مسافة الوضوح — المسافة التي يمكن للسائق من خلالها اكتشاف الإشارة ومعالجتها — أقل بكثير من عتبة التفاعل المطلوبة للانعطاف الآمن.

يتناول هذا الدليل طبقة الامتثال المادي للافتات التحويلة: أبعاد اللوحة, الأشكال المكلفة, ارتفاعات خلوص التثبيت, ومواصفات أحمال الرياح الهيكلية.

أبعاد لافتة الانعطاف التي تفرضها MUTCD حسب تصنيف الطريق

الدليل على أجهزة مراقبة حركة المرور الموحدة (Mutcd) ينشئ علاقة مباشرة بين السرعة المنشورة وحجم اللوحة المطلوبة. أبعاد علامة الالتفاف ليست تقديرية - فهي تتبع مصفوفة ثلاثية المستويات مقننة في جدول MUTCD 6F-1. يجب أن يبدأ كل قرار شراء بتصنيف مؤكد للسرعة.

الطرق المنخفضة السرعة والمحلية (≥35 ميلاً في الساعة)

الحد الأدنى القياسي للشوارع السكنية وجامعي الحجم المنخفض هو 30″×30″ لوحة. تسمح سرعات الاقتراب في هذا النطاق بمسافات وضوح أقصر, تقليل الحد الأدنى من مساحة وجه الإشارة المطلوبة للوفاء بمعايير الوضوح. مؤشر الوضوح لحروف MUTCD القياسية من السلسلة D هو تقريبًا 40 ل 50 قدم لكل بوصة من ارتفاع الرسالة. في 25 ميلا في الساعة, سائق يقترب من 150 القدم لديها الوقت الكافي لمعالجة 30″×30″ علامة التفاف مع نص أسطورة 4 بوصة.

يجب أن تتوافق الأغطية العاكسة مع ASTM Type III (درجة المهندس غير مقبولة لـ TTC ضمن MUTCD 6F). تشمل التطبيقات الشائعة في هذا المستوى تحويلات مرافق الأحياء وممرات صيانة الطرق المحلية.

الطرق الشريانية والطرق الجماعية القياسية (35-45 ميلا في الساعة)

أبعاد علامة الالتفاف للشرايين القياسية تتطلب 36″×36″ لوحة. هذا هو مستوى الشراء الأكثر شيوعًا لعقود وزارة النقل البلدية. في 40 ميلا في الساعة, تجاوز مسافة التوقف عن الرؤية 300 قدم, وهذا يعني أن لوحة الإشارة يجب أن تقدم معلومات واضحة من هذا النطاق.

عادةً ما تستخدم ركيزة اللوحة في هذا المستوى الألومنيوم بقياس 0.080 بوصة. تطبيقات إعادة الاستخدام ذات الدورة العالية - العلامات المنتشرة عبر مشاريع متعددة - تضمن مقياسًا أثقل يبلغ 0.100 بوصة من أجل المتانة. يجب على المهندسين الذين يحددون قيمة الأصول طويلة الأجل ملاحظة فرق الوزن: 0.100 بوصة 36″×36″ لوحة تزن تقريبا 7.2 رطل مقابل 5.8 رطل للمقياس القياسي.

الطرق السريعة والطرق السريعة (≥45 ميلا في الساعة)

أبعاد علامة الالتفاف للممرات عالية السرعة تتطلب 48″×48″ لوحة الحد الأدنى. الأساس المنطقي الهندسي واضح ومباشر. في 65 ميلا في الساعة, يغطي السائق تقريبًا 95 قدم في الثانية. يتطلب رد الفعل المناسب للانعطاف الكشف عند 500 قدم أو أكثر - مسافة تتطلب واجهة لوحة كاملة مقاس 48 بوصة مع صفائح عاكسة للضوء عالية الكثافة.

وتتصاعد مواصفات الركيزة في هذا المستوى وفقًا لذلك: 0.125-تعتبر الألواح المركبة المصنوعة من الألومنيوم أو الألياف الزجاجية مقاس بوصة قياسية. العديد من مكملات DOT الحكومية – بما في ذلك ولاية تكساس, فلوريدا, وكاليفورنيا – الولاية 60″×60″ لوحات على الطرق السريعة المقسمة. يجب على المهندسين التحقق من المكملات المحلية قبل الانتهاء من الشراء.

منطقة السرعة	أبعاد علامة المنعطف المطلوبة	الحد الأدنى من الركيزة	الصف الأغطية
≥35 ميلاً في الساعة	30″ × 30″	0.080″ الألومنيوم	ASTM النوع الثالث
35-45 ميلا في الساعة	36″ × 36″	0.080″ الألومنيوم	ASTM النوع الثالث
≥45 ميلا في الساعة	48″ × 48″	0.125″ الألومنيوم	ASTM النوع الرابع

مصدر: MUTCD الجدول 6F-1

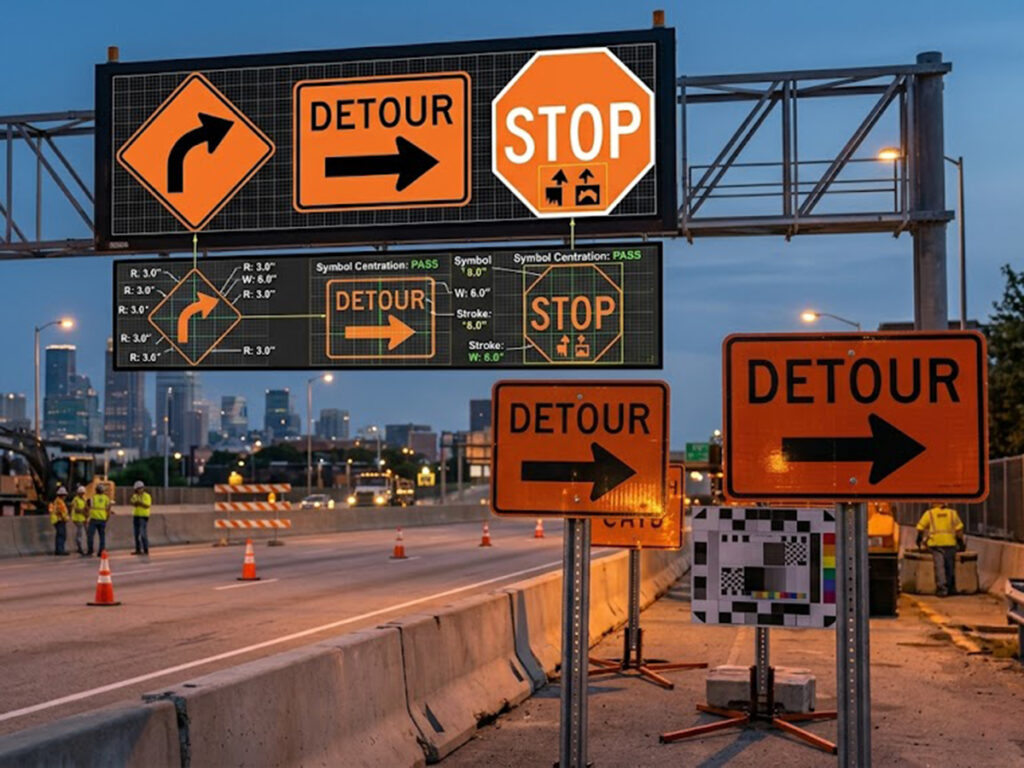

تصنيف الأشكال وهندسة الرموز: ولايات MUTCD وراء عامل الشكل

يتم تحديد شكل علامة الانعطاف فدراليًا من خلال سلسلة اللافتات ونوع الرسالة. MUTCD القسم 2 أ.05 يعين أشكال هندسية محددة لوظائف إشارة محددة. إن الانحراف عن الشكل الموصوف ينتهك معايير TTC الفيدرالية - بغض النظر عن محتوى وسيلة الإيضاح أو الجودة الانعكاسية.

شكل الماس: W20-2 علامات التحذير المسبقة

جميع علامات التحذير المسبقة - بما في ذلك W20-2 “الالتفاف إلى الأمام” - يجب استخدام الشكل الماسي: لوحة مربعة تدور 45 درجات. الماس هو إشارة السائق العالمية ل “تحذير قدما,” جمعية معرفية مضمنة عبر عقود من التوحيد القياسي. إن تغيير هذه الهندسة يقوض نمط التعرف هذا.

مسافة الوضع المتقدمة لعلامات W20-2 تتدرج مع السرعة: 100 قدم في 25 ميلا في الساعة, 350 قدم في 45 ميلا في الساعة, و 500 قدم أو أكثر في 55 ميل في الساعة لكل MUTCD الجدول 6C-1. أ 48″×48″ لوحة الماس موجهة إلى 45 يعرض درجات 1,152 بوصة مربعة من مساحة الوجه - كافية للوضوح عالي السرعة عند دمجها مع صفائح من النوع الرابع.

المستطيل الأفقي: M4-9 علامات تحديد الاتجاه

علامات تحديد الاتجاه في سلسلة M4-9 - بما في ذلك M4-9(ل), م4-9(ر), وM4-10 — يجب استخدام مستطيل أفقي. تنقل هذه الهندسة التوجيه الاتجاهي بدلاً من التحذير, ويحدد دليل علامات الطرق السريعة القياسية الخاص بـ MUTCD النسب الدقيقة للأسهم, عرض الحدود, وتخليص الهامش لكل متغير.

التأثير الهندسي للمستطيل الأفقي مهم. توفر اللوحة المستطيلة ذات الوجه المسطح أقصى مساحة لسطح الرياح - تقريبًا 2,304 بوصة مربعة لـ 48″×48″ مكافئ - مقابل المنطقة الأمامية المخفضة للاتجاه الماسي. يؤثر هذا الاختلاف في الشكل بشكل مباشر على اختيار الأجهزة لعمليات النشر عالية الرياح.

هندسة الألواح كمتغير في هندسة الرياح الإنشائية

يؤثر الشكل على حمل الرياح أكثر مما يأخذه معظم المهندسين في المواصفات الأولية. موجه نحو الماس 48″×48″ تقلل اللوحة من مساحة الرياح الأمامية الفعالة تقريبًا 30% مقارنة بمستطيل مسطح الوجه ذو أبعاد متماثلة - وهو نتاج الهندسة الديناميكية الهوائية وتقليل المساحة المتوقعة المتعامدة مع تدفق الرياح.

معامل سحب لوحة الإشارة (قرص مضغوط) يختلف بين 1.2 للألواح المستطيلة المسطحة وتقريباً 1.0 لتكوينات الماس بسرعات الرياح المكافئة. يُترجم هذا الاختلاف مباشرة إلى كتلة الصابورة المطلوبة وصلابة الحامل - وهي متغيرات تم فحصها بالتفصيل في القسم 5.

ارتفاعات خلوص التثبيت: رموز الموضع الرأسي MUTCD لكل بيئة نشر

يحدد القسم 2A.18 من MUTCD الحد الأدنى من ارتفاعات الخلوص لتركيبات اللافتات بناءً على سياق النشر. تمثل هذه الأرقام الحد الأدنى للسلامة – وليس الأهداف. يجب على المهندسين التحقق مما إذا كانت ظروف الموقع تتطلب خلوصًا إضافيًا فوق أرضية MUTCD.

تطهير الطرق الريفية: 5-الحد الأدنى للقدم

تتطلب المنشآت الريفية خلوصًا لا يقل عن 5 أقدام من أسفل لوحة اللافتة إلى الحافة القريبة من سطح الطريق المسافر. ويدعم غياب الأرصفة وحركة المشاة في معظم البيئات الريفية الحد الأدنى. لكن, تراكب السيارة, هندسة خندق الصرف, ويمكن أن يتطلب تساقط الثلوج الموسمية ارتفاعًا إضافيًا فوق الحد الأدنى.

يجب أن يأخذ عمق ما بعد التضمين في المواقع الريفية في الاعتبار تقلبات التربة وعمق خط الصقيع. في الولايات الشمالية, تمتد خطوط الصقيع 48 ل 60 بوصة تحت الدرجة - يؤدي التضمين بشكل أقل عمقًا من خط الصقيع إلى حدوث إزاحة كبيرة مما يعرض قياسات التطهير للخطر خلال أشهر الشتاء للمشروع.

تخليص المناطق الحضرية والمشاة: 7-الحد الأدنى للقدم

تتطلب التركيبات الحضرية خلوصًا لا يقل عن 7 أقدام من أسفل اللافتة إلى الرصيف أو سطح سفر المشاة. يحمي هذا الخلوص العلوي المشاة — بما في ذلك الأفراد الذين يحملون أحمالًا علوية أو يستخدمون معدات مساعدة. تفرض مناطق العمل الحضرية أيضًا التزامات مجاورة لـ ADA: يجب ألا يؤدي وضع أجهزة الإشارة إلى تقليل المسار الواضح للسفر أدناه 36 بوصة لكل متطلبات PROWAG.

يتطلب الجمع بين تفويض التخليص البالغ 7 أقدام مع تقليل مساحة الارتداد الجانبي في الممرات الحضرية اختيارًا دقيقًا لأنظمة الأعمدة الانفصالية منخفضة المستوى. غالبًا ما تتجاوز منشورات قناة U القياسية البصمة الجانبية المتوفرة في البيئات الحضرية المقيدة, جعل أعمدة الأنبوب المربعة ذات القاعدة المنزلقة الحل الهندسي المفضل.

المدرجات المؤقتة المحمولة: 1-الحد الأدنى للقدم

تتطلب حوامل اللافتات المحمولة القابلة للطي المستخدمة في العمليات القصيرة أو المتنقلة خلوصًا لا يقل عن قدم واحد من سطح الطريق إلى أسفل اللوحة. تعكس هذه العتبة المخفضة المؤقتة, الطبيعة التي يشرف عليها المشغل لعمليات النشر هذه. لكن, لا يقلل معيار القدم الواحدة من التزامات الجدارة للاصطدامات - يجب أن تظل الحوامل المحمولة في المنطقة الخالية من الطريق متوافقة مع MASH بغض النظر عن مدة النشر.

حامل محمول/مؤقت	الحد الأدنى من التخليص	قانون الإدارة
الطريق الريفي (لا كبح)	5 قدم	MUTCD القسم 2A.18
حضري / منطقة المشاة	7 قدم	MUTCD القسم 2A.18
محمول / موقف مؤقت	1 قدم	MUTCD القسم 6F.57

مصدر: MUTCD القسم 2A.18

هندسة أحمال الرياح الهيكلية لأنظمة لافتات منطقة العمل الشاقة

يمثل تحميل الرياح وضع الفشل الهيكلي الأساسي لمعدات TTC على جانب الطريق. تواجه لافتات منطقة العمل الشاقة تهديدين مضاعفين للرياح: هبوب الغلاف الجوي المحيط والاضطرابات الهوائية الناتجة عن مرور المركبات التجارية. تقف العلامة الهندسية دون مراعاة كلا مصدري المخاطر, فشل الحامل الكارثي بسرعات أقل بكثير من الحد الأقصى للتصميم.

قياس أحمال الرياح على لوحات الإشارة المؤقتة

صيغة ضغط الرياح القياسية من ASCE 7 يحدد تحميل اللوحة الجانبية كـ P = 0.00256 × الخامس² × القرص المضغوط × كز, حيث V هي سرعة الرياح بالميل في الساعة, Cd هو معامل سحب اللوحة, وKz هو عامل التعرض لارتفاع التثبيت. في 60 ميلا في الساعة مع لوحة مستطيلة قياسية ذات وجه مسطح (قرص مضغوط = 1.2) على ارتفاع تصاعد 10 أقدام, 48″×48″ لوحة تولد تقريبا 22 ل 28 lbf من القوة الجانبية.

اضطراب أعقاب الديناميكية الهوائية من الدرجة 8 الشاحنات تسير على 65 ميلا في الساعة يولد ضغوط دوامة زائدة تبلغ 15 ل 25 قوات الأمن الفلسطينية في 10 ل 20 الأقدام خلف السيارة. غالبًا ما يتم الاستهانة بهذا الحمل المتقطع في المواصفات الأولية - ولكنه يتجاوز ذروة ضغط الرياح في العديد من المنشآت القريبة من ممرات الشحن ذات الحجم الكبير.

يجب أن تتحمل حوامل اللافتات شديدة التحمل أحمال الرياح التصميمية 45 ل 60 ميلا في الساعة دون إزاحة اللوحة أو سقوط الحامل.

مواد حامل شديدة التحمل: المزدوج الربيع الصلب مقابل. الألياف الزجاجية

يهيمن نظامان من المواد على مواصفات حامل الخدمة الشاقة المتوافقة مع MASH:

• تقف الصلب المزدوج الربيع تقديم قوة الشد أعلى, قدرة أكبر على كتلة الصابورة, ومقاومة أكبر لدورات النشر المتكررة. أنها تستوعب 48″×48″ ولوحات أكبر في بيئات الرياح العاتية المستدامة. تمتص آلية الزنبرك طاقة العواصف الديناميكية دون نقلها إلى أجهزة التثبيت.
• المدرجات المقواة بالألياف الزجاجية تقديم وزن نشر أخف, المقاومة الكاملة للتآكل, وعدم التوصيل الكهربائي – وهي ميزة بالغة الأهمية في مناطق عمل المرافق القريبة من البنية التحتية النشطة. إن مقاومتها للتعب المرن تجعلها مناسبة لعمليات النشر متعددة المواسم مع ركوب الدراجات الهوائية العالية.

يجب أن يستخدم ملحق اللوحة بالحامل حدًا أدنى من التثبيت من نقطتين مع أجهزة مضادة للخشخشة. تتطلب بيئات الطرق السريعة عالية الاهتزاز 5/16″ أو 3/8″ يتم تثبيت المشابك على شكل حرف U وفقًا لمواصفات الشركة المصنعة لمنع الارتخاء الناتج عن التعب.

بروتوكولات صابورة الرياح والتكوينات المحظورة

امتثال MASH لمقاومة الأعطال لأجهزة التحكم في حركة المرور المؤقتة

MASH - دليل تقييم أجهزة السلامة - يحدد المعيار الفيدرالي الحالي لمقاومة أعطال أجهزة TTC. نشرته AASHTO في 2016, استبدل MASH تقرير NCHRP 350 كإطار الموافقة المعمول به لجميع أجهزة TTC الجديدة. انقضى الموعد النهائي للانتقال في يناير 2020, وهذا يعني أن أي حامل أو عمود مثبت في منطقة خالية بعد ذلك التاريخ يجب أن يحمل وثائق قبول MASH الحالية.

MASH TL-3 معلمات الاختبار ومتطلبات الامتثال

مستوى اختبار MASH المطبق لمعظم أنظمة الإشارات على جانب الطريق هو TL-3: أ 62 ميلا في الساعة تأثير السيارة بزاوية 25 درجة. يجب أن تستوفي الأجهزة المتوافقة ثلاثة معايير للأداء: الانفصال المتحكم فيه عند الاصطدام, إصدار اللوحة الذي لا يخلق مخاطر مقذوف ثانوية, ولا يوجد مسار خطير للحطام تجاه ركاب السيارة أو الممرات المجاورة.

يجب على مسؤولي الامتثال في وزارة النقل التمييز بين اختبار MASH (تم إجراء اختبار التصادم الكامل) ومتوافقة مع MASH (المعايير التي يستوفيها التحليل الهندسي). تقبل بعض DOTs بالولاية الخيار الأخير; يتطلب الكثير وثائق الاختبار الكاملة. يجب على المهندسين التحقق من متطلبات حالة QPL قبل تحديد الأجهزة.

آخر الانفصال وهندسة قاعدة الانزلاق

يستخدم تصميم العمود ذو القاعدة المنزلقة لوحين فولاذيين متصلين بمسامير قص معايرة. عند اصطدام السيارة, كسر البراغي عند عتبة تحميل محددة, السماح للعمود بالمفصل بعيدًا عن مسار السيارة. مسامير القص القياسية لأعمدة اللافتات على جانب الطريق هي من فئة 3/8 بوصة 2 الأجهزة معايرة للفشل في 1,500 ل 3,000 lbf, اعتمادًا على حجم المنشور وبيئة السرعة.

تتطلب مسامير القص الاستبدال بعد كل حدث تصادم. يجب أن تتضمن وثائق الامتثال بروتوكول فحص ما بعد التصادم مع مواصفات استبدال الأجهزة ومتطلبات إعادة عزم الدوران.

مواصفات أجهزة التثبيت للتركيبات الالتفافية الدائمة وشبه الدائمة

قطر آخر, كَيّل, وعمق التضمين

أعمدة فولاذية على شكل U في 2 يخدم تصنيف lb/ft التطبيقات القياسية; 3 تتعامل قناة U lb/ft مع التركيبات الثقيلة والكبيرة الحجم. أعمدة أنبوبية مربعة - 2″×2″ و 2.25″×2.25″ من الفولاذ مقاس 14 - مخصص للمناطق ذات الرياح العاتية أو 48″×48″ ولوحات أكبر.

عمق التضمين يتبع القاعدة: الحد الأدنى 10% من إجمالي طول المشاركة بالإضافة إلى 2 قدم, أو حسب تصميم أساس ما بعد AASHTO - أيهما أكبر. يجب أن تكون المنشآت المناخية الشمالية تحت خط الصقيع المحلي, والذي يختلف من 12 بوصة في الولايات الجنوبية ل 60 بوصة في مينيسوتا وداكوتا الشمالية.

درجات التثبيت ومواصفات عزم الدوران

إرفاق الفراغات في مشاركات قناة U عبر 16/7″ أو 1/2″ فتحات الترباس على مراكز 1 بوصة. يجب أن تكون السحابات الحد الأدنى من الدرجة 5 (ساي) أو الصف 8.8 (متري) مسامير النقل مع صواميل قفل من النايلون. قم بتطبيق مركب مضاد للاحتجاز على جميع الواجهات المصنوعة من الألومنيوم إلى الفولاذ لمنع التآكل الجلفاني في الظروف الميدانية.

مواصفات عزم الدوران: 15 ل 20 قدم-رطل لمدة 3/8″ الأجهزة; 25 ل 35 قدم-رطل لمدة 1/2″ الأجهزة. الألواح 48″×48″ والأكبر تتطلب أنماط ربط بأربعة مسامير في التعرض للرياح العاتية; الأنماط ذات المسمارين غير كافية لحجم اللوحة هذا في ظل التحميل المستمر للعاصفة.

بروتوكولات التفتيش الميداني والتحقق من الأبعاد لمسؤولي الامتثال بوزارة النقل

قائمة التحقق من التحقق الميداني المكونة من 5 نقاط قبل التثبيت

1. تأكيد منطقة السرعة: تحقق من الحد الأقصى للسرعة المنشورة لتأكيد المطلوب أبعاد إشارة الانعطاف (30″/36″/48″)
2. قياس وجه اللوحة: قم بقياس القطر للتحقق من أبعاد اللوحة المربعة ضمن ±1/4″ تسامح
3. التحقق من الدرجة الانعكاسية: تحقق من ملصق الشركة المصنعة للألواح الموجود على اللوحة الخلفية للحصول على تأكيد ASTM Type III/IV
4. الوقوف على وثائق MASH: تحقق من تطابق رقم قبول MASH مع الحامل المستخدم
5. التحقق من ارتفاع التخليص: قم بالقياس من سطح الطريق أو الرصيف إلى أسفل اللوحة - تأكد من 5 أقدام, 7-قدم, أو 1 قدم كحد أدنى حسب الاقتضاء

متطلبات التفتيش بعد حدث الرياح

أي حدث رياح مستدام أعلاه 45 ميلاً في الساعة أو إزاحة الحامل الملحوظة تؤدي إلى إجراء فحص إلزامي بعد الحدث. ويجب على المفتشين التحقق:

• الوقوف عموديا راسيا في الداخل 2 درجات عمودية (معظم معايير وزارة النقل الحكومية)
• سلامة مسمار القص - استبدل أي مسمار يظهر تشوهًا
• إزاحة الصابورة — إعادة توزيع الصابورة الأساسية أو استبدالها وفقًا لمواصفات الشركة المصنعة
• أداء عاكس للضوء - يؤدي التصفيح أو التلف الناتج عن الصدمات إلى استبدال اللوحة

توصي إدارة الغذاء والدواء الأمريكية (FHWA) بالاحتفاظ بسجل فحص لجميع أجهزة TTC في المشروعات التي تزيد مدتها عن ثلاثة أيام. يجب أن يخضع الأداء الانعكاسي لاختبار ASTM E1710 كل مرة 24 أشهر لعمليات النشر طويلة الأجل.

نقاط فشل عدم الامتثال الشائعة

تشير عمليات التدقيق الميدانية في DOT في أغلب الأحيان إلى الانتهاكات الأبعادية والهيكلية التالية:

• حجم اللوحة غير صحيح لمنطقة السرعة المعلنة - المواصفات المنخفضة هي النتيجة الأكثر شيوعًا
• ارتفاع الخلوص غير صحيح في مناطق المشاة الحضرية (التركيب إلى مستوى ريفي 5 أقدام في بيئة حضرية 7 أقدام)
• NCHRP 350 فقط لا يزال في الخدمة بعد يناير 2020 MASH الموعد النهائي للانتقال
• يتم وضع الصابورة على وجه اللوحة أو ذراع الإشارة بدلاً من الإطار الأساسي
• شهادة درجة الأغطية العاكسة للضوء ASTM مفقودة على اللوحة الخلفية

مصفوفة المواصفات الهندسية وإطار الامتثال الكامل

مصفوفة القرار الموحدة لمواصفات المشروع

نوع المشروع	منطقة السرعة	أبعاد علامة المنعطف	نوع الحامل	التخليص
تحويلة المرافق المحلية	≥35 ميلاً في الساعة	30″×30″	موقف الربيع القياسي	5 قدم الريفية / 7 قدم الحضرية
بناء الطرق الشريانية	35-45 ميلا في الساعة	36″×36″	حامل زنبركي عالي التحمل	7 قدم الحضرية
منطقة عمل الطريق السريع	≥45 ميلا في الساعة	48″×48″	ثنائي الربيع / الهريس TL-3	5 قدم الريفية (التحقق من دعم الدولة.)

مصدر: MUTCD الجدول 6F-1; آشتو ماش 2016

أبعاد اللافتة المنعطفة ضمن إطار الامتثال الأوسع

أبعاد علامة الالتفاف, الأشكال, وتشكل الأجهزة الهيكلية طبقة الامتثال المادي لأي حزمة مواصفات TTC. تتطلب المواصفات الكاملة الجاهزة للتقديم أيضًا ترميز الألوان, درجات الأغطية العاكسة, معايير تخطيط الأسطورة, وأطر تصنيف التوقيع. سيجد المهندسون الذين يقومون بإعداد وثائق الحزمة الكاملة المتطلبات الفنية الكاملة - بما في ذلك مواصفات الألواح, معايير الأسطورة, والتصنيفات التنظيمية - الموحدة في دليل شامل لمواصفات علامة الالتفاف ومعايير التصميم.

للمشروعات التي تتطلب متغيرات ألوان غير قياسية في حالات الطوارئ - بما في ذلك اللون الوردي, أحمر, أو أنظمة تحويلة الطوارئ الزرقاء - يعمل بروتوكول تصنيف الألوان بموجب إرشادات منفصلة. يجب على المهندسين استشارة المورد المخصص لتطبيقات التحويلات الطارئة وغير القياسية المرمزة بالألوان للحصول على تلك المواصفات.

التعليمات: أبعاد علامة المنعطف, الأشكال & هندسة تحميل الرياح

ما هي أبعاد اللافتات الالتفافية القياسية التي تتطلبها MUTCD?

يحدد جدول MUTCD 6F-1 ثلاثة معايير أبعاد إشارة الانعطاف بواسطة السرعة المنشورة: 30″×30″ للطرق في أو أدناه 35 ميلا في الساعة, 36″×36″ ل 35 ل 45 الشرايين ميلا في الساعة, و 48″×48″ للطرق السريعة والطرق السريعة عند أو أعلى 45 ميلا في الساعة. تتطلب بعض المكملات الغذائية الحكومية 60″×60″ على الطرق السريعة المقسمة. يجب على المهندسين دائمًا التحقق من معايير وزارة النقل المحلية قبل الانتهاء من عملية الشراء.

ما هو الشكل الذي يجب أن تستخدمه علامة تحذير الانعطاف المسبق W20-2؟?

لكل قسم MUTCD 2A.05, W20-2 “الالتفاف إلى الأمام” يجب أن تستخدم علامة التحذير المسبقة شكلًا ماسيًا - لوحة مربعة تدور 45 درجات. يجب أن تستخدم علامات الاتجاه في سلسلة M4-9 مستطيلاً أفقيًا. الشكل ليس تقديريا; إن الانحراف عن الشكل الهندسي الإلزامي ينتهك معايير TTC الفيدرالية بغض النظر عن محتوى وسيلة الإيضاح.

ما هو الشكل الذي يجب أن تستخدمه علامة تحذير الانعطاف المسبق W20-2؟?

لكل قسم MUTCD 2A.05, W20-2 “الالتفاف إلى الأمام” يجب أن تستخدم علامة التحذير المسبقة شكلًا ماسيًا - لوحة مربعة تدور 45 درجات. يجب أن تستخدم علامات الاتجاه في سلسلة M4-9 مستطيلاً أفقيًا. الشكل ليس تقديريا; إن الانحراف عن الشكل الهندسي الإلزامي ينتهك معايير TTC الفيدرالية بغض النظر عن محتوى وسيلة الإيضاح.

ما هو الحد الأدنى لارتفاع الخلوص لعلامة الانعطاف في منطقة العمل الحضرية؟?

يتطلب القسم 2A.18 من MUTCD خلوصًا لا يقل عن 7 أقدام من أسفل اللوحة إلى سطح الرصيف المجاور في البيئات الحضرية. تتطلب الطرق الريفية 5 أقدام كحد أدنى. تتطلب المواقف المؤقتة المحمولة خلوصًا لا يقل عن قدم واحد من سطح الطريق. تشير جميع القياسات إلى أقرب سطح لسير المشاة أو المركبات.

ما هي سرعة الرياح التي يجب أن يتم تصميم حوامل اللافتات الالتفافية لتحملها?

يجب أن تتحمل علامات الخدمة الشاقة لتطبيقات منطقة العمل أحمال الرياح التصميمية 45 ل 60 ميلا في الساعة, بما في ذلك الاضطراب الديناميكي الهوائي الناتج عن اجتياز الفصل 8 شاحنات. في 60 ميلا في الساعة, 48″×48″ لوحة مستطيلة تولد تقريبا 22 ل 28 lbf للقوة الجانبية باستخدام ASCE 7 المنهجية. تعتبر الحوامل المزدوجة المصنوعة من الفولاذ أو الألياف الزجاجية المقواة هي الأجهزة المحددة لهذه الظروف.

ما الذي يتطلبه الامتثال لـ MASH لأجهزة تسجيل الانعطاف المؤقتة?

الهريس (دليل لتقييم أجهزة السلامة) يتطلب من أجهزة TTC إجراء انفصال متحكم به عند اصطدام السيارة دون إنشاء مسارات خطيرة للحطام. تم تثبيت كافة الأجهزة في مناطق خالية بعد شهر يناير 2020 يجب أن يحمل MASH — وليس NCHRP القديم 350 - وثائق القبول. يجب على مسؤولي الامتثال في وزارة النقل طلب رقم تقرير اختبار MASH, مستوى الاختبار المطبق, وحالة QPL من البائعين قبل الموافقة على الشراء.
