Почему MUTCD Chevron подписывает соглашение о соответствии требованиям и является не подлежащим обсуждению инженерным обязательством

Каждый год, примерно на долю аварий при выезде с дороги приходится 55% всех погибших в результате дорожно-транспортных происшествий в США. Федеральная администрация шоссе (FHWA) сообщил 19,515 погибшие при выезде с дороги в 2022, самые последние доступные данные за весь год — яркое напоминание о том, что очертание горизонтальной кривой спасает жизни (Источник: https://Highways.dot.gov/safety/RwD).

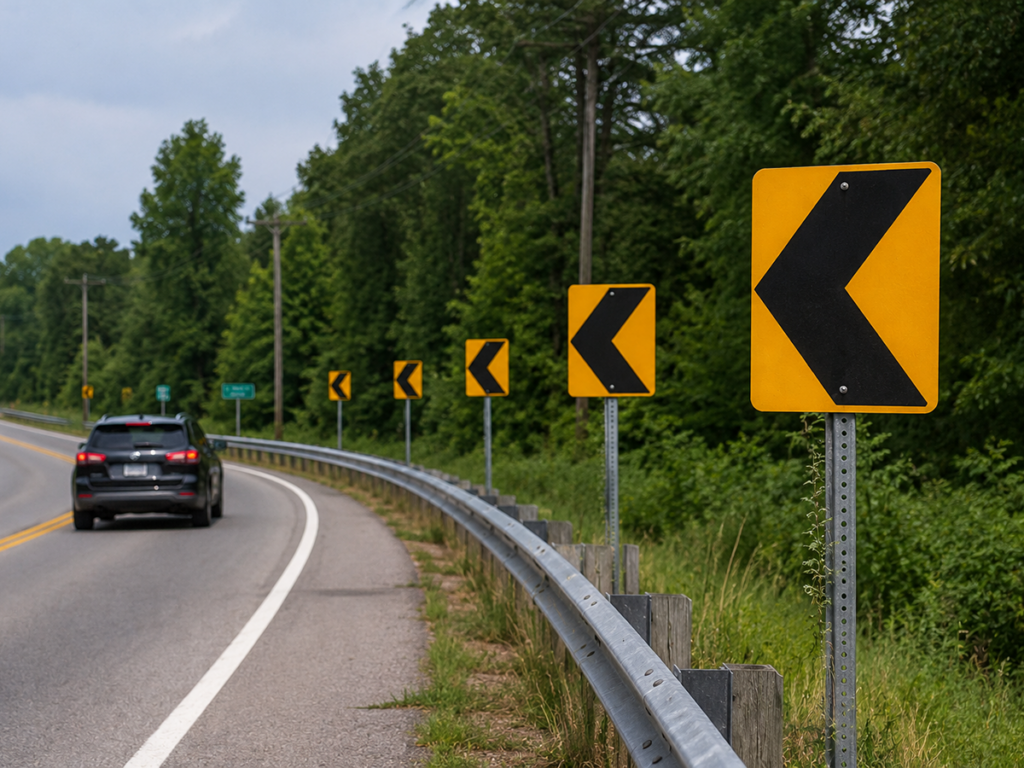

Шевронные знаки MUTCD - знаки шевронного выравнивания W1-8, регулируемые разделом 2C.12 MUTCD, представляют собой одно из наиболее прямых инженерных мер против аварий, связанных с поворотом.. Тем не менее, нарушения требований по-прежнему остаются обычным явлением.. Проверки офиса подразделения FHWA постоянно выявляют превышение интервалов., недостатки световозвращения, и отсутствие ордерной документации как повторяющиеся выводы по проектам федеральной помощи..

В этой статье представлен технический анализ MUTCD раздела 2C.12 на уровне соответствия.. Он охватывает мандаты уровня SHALL., логика ордера, обновления MUTCD 11-го издания, и стандарты документации, которые защищают как путешествующих пассажиров, так и зарегистрированного инженера.. Таблицы размеров и формулы определения интервалов рассматриваются в сопутствующих сообщениях кластера, ссылки на которые при необходимости имеются..

Нормативная анатомия MUTCD, раздел 2C.12

Раздел 2C.12 MUTCD находится в части 2C «Размещение и применение предупреждающих знаков» Руководства по унифицированным устройствам управления дорожным движением.. Часть 2C сама по себе является подмножеством Части. 2, который регулирует все дорожные знаки. Инженеры, которые рассматривают 2C.12 как отдельное правило, неправильно понимают стандарт.: он содержит перекрестные ссылки на общие положения Части 2А., MUTCD Раздел 1А.09 определения, и требования к световозвращающей способности Таблицы 2A-1 повсюду.

11-е издание MUTCD, опубликовано в декабре 2023 с трехлетним переходным периодом соответствия, реструктурировано несколько положений 2C и ужесточены формулировки, которые были дискреционными в 10-м издании. Инженеры, управляющие проектами, охватывающими переходный период, должны определить, какая редакция регулирует этап проектирования каждого проекта..

ДОЛЖЕН / ДОЛЖЕН / МАЯ Языковая иерархия

MUTCD Раздел 1А.09 определяет три рабочих термина, которые имеют различную юридическую силу во всем руководстве, в частности в разделе 2C.12 MUTCD.:

• ДОЛЖЕН — Обязательный стандарт. Отклонение представляет собой вывод о несоответствии. Никакое усмотрение инженерного решения не существует без формального процесса исключения..
• ДОЛЖЕН — Руководство, устанавливающее опровержимую презумпцию. Если инженер опускает W1-8 на кривой, которая соответствует пороговым значениям уровня СЛЕДУЕТ, инженерная запись должна документировать обоснование.
• МОЖЕТ — Разрешительный вариант. Инженерное усмотрение действует без обязательств по документированию..

Неправильная классификация положения «СЛЕДУЕТ» как «СЛЕДУЕТ» в проектной документации является одной из наиболее серьезных ошибок, которые может совершить инженер по соблюдению требований.. Обнаружение правонарушений и рецензенты аудита FHWA внимательно изучают это различие..

Федеральная правовая основа — 23 Часть CFR 655

О проектах программы федеральной помощи автомобильным дорогам, Соответствие MUTCD является федеральным законом, не рекомендация. Заголовок 23, Кодекс федеральных правил, Часть 655, Подчасть F устанавливает MUTCD в качестве национального стандарта для всех устройств управления дорожным движением на дорогах, открытых для общественного транспорта и получающих федеральные средства..

Добавки MUTCD штата должны получить одобрение эквивалентности FHWA и не могут снижать федеральные минимумы.. Прежде чем ссылаться на стандарт соответствия, инженеры проектов, финансируемых государством, должны подтвердить, находится ли проект на маршруте федеральной помощи и какие принятые дополнительные меры контроля — государственная добавка или федеральный MUTCD — приняты..

Определение шевронного знака W1-8 — обозначение, Варианты, и применимость

The Шевронные знаки MUTCD подпадающие под действие раздела 2C.12, имеют обозначение W1-8.. Это предупреждающие знаки — желтый фон., Легенда с черным шевроном, единственная функция которой — обозначать горизонтальное выравнивание для приближающихся водителей.. Они не являются знаками, предупреждающими о скорости, и не имеют никаких регулирующих полномочий..

Обозначение знака и варианты

Под обозначением W1-8 существуют два варианта ориентации.:

• П1-8 — Выравнивание по правой кривой. Шеврон указывает вправо, указывая на поворот дороги вправо.
• W1-8a — Выравнивание по левой кривой (зеркальный). Шеврон указывает налево. Выбор неправильного варианта является повторяющимся результатом проверки FHWA и приводит к неправильному ведению водителя на левых поворотах..

Стандартные дорожные знаки и разметка FHWA (ШСМ) документ содержит авторитетные проектные чертежи для обоих вариантов.. Инженеры, указывающие знаки W1–8, должны ссылаться на SHSM для получения точных пропорций., вес легенды, и размеры границ, а не полагаться на листы каталога поставщиков..

Требования к световозвращающей способности — порог соответствия ОБЯЗАТЕЛЬНО

В таблице 2A-1 MUTCD установлены минимальные значения световозвращения для желтых предупреждающих знаков.. В 11-м издании повышены требования к классу покрытия для высокоскоростных объектов.: Знаки W1-8 на дорогах с установленной скоростью или скоростью 85-го процентиля. 45 миль в час или выше необходимо использовать как минимум микропризматическое покрытие типа IV.. Защитное покрытие типа III остается приемлемым на обычных дорогах с низкой скоростью..

Поддержание световозвращающей способности, а не просто соблюдение требований при первоначальной установке, является стандартом.. Правило FHWA по управлению световозвращающей способностью знаков (23 CFR 655.603) требует от агентств поддерживать метод оценки и замены знаков, которые находятся ниже минимальных значений RA.. Ухудшение W1-8 на высокоскоростной кривой, которое падает ниже порогового значения Таблицы 2A-1, является результатом несоответствия на уровне ДОЛЖНО..

Полные размеры панели W1-8., характеристики подложки, и таблицы классов листового покрытия, см. наш подробный пост, посвященный размеры знака шеврона, размеры & характеристики.

Анализ гарантии в соответствии с разделом 2C.12 MUTCD — когда установка обязательна

Гарантийный анализ раздела 2C.12 является первым обязательством инженера по соблюдению требований.. Прежде чем указать Шевронные знаки MUTCD на проекте, зарегистрированный инженер должен определить, вызывают ли геометрия кривой и эксплуатационный контекст требования к установке на уровне СЛЕДУЕТ или подпадают под рекомендации уровня СЛЕДУЕТ.

Геометрические пороги: «Согласование не очевидно»’ Стандартный

Раздел 2C.12 MUTCD требует установки W1-8 на горизонтальных поворотах, «где водитель не видит выравнивание».’ FHWA интерпретирует этот порог посредством дополнительных указаний и руководств DOT штата., обычно реализуют его с помощью исследований индикаторов банка мячей. Показания крена шаров, которые дают рекомендательную скорость на 14–16 миль в час или более ниже заявленной скорости, представляют собой серьезное инженерное обоснование для ордера W1-8..

В 11-м издании эти формулировки ужесточены по сравнению с более дискреционными рамками 10-го издания., эффективное преобразование рекомендаций по многим типам кривых в более строгие ожидания соответствия. Инженеры, проверяющие существующие перечни знаков, должны переоценить кривые, ранее задокументированные как не соответствующие критериям W1-8 в соответствии с критериями 10-го издания..

Операционная скорость и недостаток разграничения как сопутствующие триггеры

Сама по себе геометрия кривой не завершает анализ гаранта.. Три операционных со-триггера взаимодействуют с геометрией, чтобы создать полную картину ордера:

• 85Скорость захода на посадку в th-процентиле, существенно превышающая рекомендательную скорость по кривой
• Отсутствие непрерывной маркировки краевой линии, обеспечивающей разграничение в ночное время.
• Задокументированная история аварий, связанных с выездом за пределы проезжей части на рассматриваемой кривой.

Когда все три сотриггера присутствуют вместе с определяющей геометрией, Руководство уровня СЛЕДУЕТ в разделе 2C.12 эффективно действует как обязательство СЛЕДУЕТ в соответствии с документированным стандартом инженерного суждения..

Последовательности с несколькими кривыми — требования к непрерывным сериям

На дорогах с последовательными поворотами — S-образные повороты., обратный путь, и коридоры горных дорог — в разделе 2C.12 рассматривается непрерывность. MUTCD не позволяет инженерам рассматривать каждую кривую в последовательности изолированно, когда комбинированное выравнивание создает недостаток непрерывного разграничения.. Непрерывное обслуживание коридора W1-8 становится оправданным, когда расстояние между поворотами недостаточно, чтобы позволить водителям переориентироваться между очерченными сегментами..

Сложные кривые — два разных радиуса, идущие в прямой последовательности — требуют инженерной оценки ориентации шеврона в точке перехода радиуса.. В 11-м издании добавлены четкие указания на этот случай., что в 10-м издании было полностью оставлено на усмотрение DOT.

Стандарты установки — боковое размещение, Высота монтажа, и подпишите соглашение о поддержке

После того, как в ордере установлена ​​обязанность установки Шевронные знаки MUTCD, Раздел 2C.12 и его положения с перекрестными ссылками определяют порядок установки каждого знака.. Это требования к размерам на уровне ДОЛЖНЫ, а не проектные предпочтения..

Боковое размещение и взаимодействие с четкой зоной

Раздел 2C.12 требует, чтобы знаки W1-8 размещались на боковом смещении от края проезжей части, достаточном для обеспечения четкой видимости лицевой стороны знака с приближающейся полосы движения.. Стандартное смещение на сельских двухполосных дорогах составляет 6 к 12 футов от края пройденного пути, измеряется до ближней стороны знака.

Это требование к размещению напрямую взаимодействует со стандартами свободной зоны Руководства по проектированию придорожных объектов AASHTO.. На скоростных сельских дорогах, свободная зона может простираться на 20–30 футов от края проезжей части., требование отрывных опор для любого знака, установленного в свободной зоне. Жесткие столбы в свободной зоне без отрывных устройств представляют собой недостаток безопасности на дороге, не зависящий от Шевронные знаки MUTCD заключение о соответствии.

Требования к монтажной высоте

Раздел 2A.18 MUTCD определяет минимальную высоту установки всех придорожных знаков., включая W1-8. Применимые минимумы::

Надписи над тротуаром	Минимальная высота (футов)	Минимальная высота (м)
Сельские районы и автомагистрали	5.0 футов	1.5 м
Бизнес / пешеходные районы	7.0 футов	2.1 м
Надписи над тротуаром	17.0 футов	5.2 м

Источник: MUTCD Раздел 2A.18, Таблица 2А-2

Измерение производится от отметки края тротуара до нижнего края панели знака.. Инженеры должны убедиться, что окончательный уклон и обочины в каждом месте установки обеспечивают соответствие монтажной высоты — макеты знаков перед профилированием часто этого не учитывают..

Знак поддержки отказоустойчивости — соответствие MASH является обязательным

Все опоры знаков для придорожных установок W1-8 в проектах Федеральной помощи должны соответствовать Руководству AASHTO по оценке оборудования безопасности. (МАШ) критерии ударостойкости. Программное письмо FHWA за январь 2020 установил MASH в качестве обязательного стандарта для всех новых установок оборудования в проектах федеральной помощи., заменяющий отчет NCHRP 350.

Существующее оборудование, совместимое с NCHRP 350, установленное до даты принятия MASH, может оставаться в эксплуатации до замены.. Однако, любая новая установка, включая замену поврежденной стойки, должна использовать оборудование, совместимое с MASH.. Это один из наиболее распространенных результатов аудита FHWA в проектах с установкой знаков W1-8..

Конфигурация интервалов и серий — пороговые значения соответствия, которые должны знать инженеры

Раздел 2C.12 MUTCD устанавливает пороговые значения максимального расстояния на уровне SHALL для установок серии W1-8.. В то время как формула вывода полного интервала - учет радиуса кривой, расчетная скорость, и угол отклонения — указано в сопутствующем распорном посте., инженеры должны понимать границы соответствия, которые предписывает сам MUTCD.

Пороги максимального расстояния на основе скорости

В 11-м издании в качестве языка SHALL добавлены явные значения максимального интервала — значительное ужесточение по сравнению с 10-м изданием., что оставило максимальное пространство для указания рекомендаций DOT. В следующей таблице показаны пороговые значения MUTCD 11-го издания.:

Расчетная скорость (миль в час)	Максимальный интервал (футов)	Расчетная скорость (миль в час)	Максимальный интервал (футов)
25	40	50	80
30	50	55	100
35	60	60	120
40	70	65–70	150

Источник: MUTCD, 11-е издание, раздел 2C.12, Таблица 2C-X

Превышение этих максимальных значений расстояния на квалификационной кривой представляет собой уровень ДОЛЖЕН. Шевронные знаки MUTCD нарушение. Инженеры, проверяющие существующие установки на соответствие 11-му изданию, должны отмечать превышения расстояния как обязательные корректирующие действия..

Полный вывод интервалов шевронов для конкретной кривой, включая формулу интервала с поправкой на радиус, см. в нашей сопутствующей публикации.: Расстояние между знаками шеврона & Формула размещения.

Минимальные требования к конфигурации серии

Раздел 2C.12 устанавливает минимальные требования к серии, которые определяют, как должна начинаться и заканчиваться установка W1-8 относительно геометрии кривой.:

• Первый знак в серии должен быть расположен на ПК или перед ним. (Точка кривизны) горизонтальной кривой, обеспечение положительного руководства до того, как водитель войдет в поворот.
• Серия должна продолжаться по всей дуге кривой, по крайней мере, до точки PT. (Точка касания).
• На сложных кривых, серия знаков не должна заканчиваться на переходе радиуса — она должна продолжаться на всем протяжении объединенной кривой..
• Минимальное количество знаков: ни одна кривая, подходящая для лечения W1-8, не может иметь менее трех знаков в серии., независимо от длины кривой.

MUTCD 11-е издание. Обновления раздела 2C.12 — изменения, которые должны знать инженеры Delta

MUTCD 11-е издание, опубликовано в декабре 16, 2023, внесли целевые изменения в раздел 2C.12, которые имеют прямые последствия для соблюдения требований. Инженеры, которые не провели дельта-анализ каждого положения по сравнению с 10-м изданием, могут работать по устаревшим стандартам в проектах, которые уже перешли в период соответствия 11-му изданию..

Ключевые изменения положений в 11-м издании

Расширение применимости: В 11-м издании в заявление о применимости W1-8 явно добавлены развязки и выделенные полосы поворота.. Язык 10-го издания подразумевал такое освещение.; в 11-м издании это является явным положением на уровне ДОЛЖЕН.

• Максимальный интервал в языке ДОЛЖЕН быть: Как отмечено в разделе 5, 11-е издание превратило максимальные расстояния между скоростями из рекомендаций в обязательные стандарты - ужесточение материала.
• Обновление световозвращающей способности: Защитное покрытие типа IV теперь является минимумом ДОЛЖНО быть для высокоскоростных (45 миль в час+) приложения. Типа III в 10-м издании было достаточно для всех обычных дорожных применений..
• Наведение по сложной кривой: В 11-м издании добавлены специальные формулировки о непрерывности ряда при переходах сложных радиусов кривых - ранее это был пробел в стандарте..

График реализации FHWA и переходные обязательства

FHWA опубликовало 11-е издание в Федеральном реестре в декабре. 16, 2023. Структура перехода к соблюдению требований предусматривает два направления:

• Новые проекты: Все новые проекты, начало проектирования которых приходится на декабрь или позднее. 16, 2023 должен соответствовать положениям 11-го издания с момента начала проекта.
• Существующие установки: Ретроактивное соответствие существующим установкам W1-8 соответствует графикам управления знаками агентства.. Требование повышения световозвращающей способности применяется к заменам, произведенным не позднее даты вступления в силу издания..

Инженеры, работающие над проектами, охватывающими переходный период (когда этап проектирования начинается в соответствии с 10-м изданием, а строительство продолжается до периода соответствия 11-му изданию), должны документировать управляющий стандарт на каждом этапе принятия решения о проектировании.. В некоторых штатах офисы подразделений FHWA выпустили рекомендации по этому переходу для конкретных проектов..

Контексты приложений высокого риска — пандусы, Кольцевые развязки, и городские кривые малого радиуса

Ордера на знак шеврона MUTCD применяются ко всем контекстам горизонтальных кривых., но три геометрические среды требуют особого инженерного внимания, поскольку стандартная логика и логика установки приводят к неочевидным или противоречивым результатам..

Применение развязочной рампы

Петлевые и диагональные развязки представляют собой контексты приложений W1-8 с самым высоким риском.. Данные NHTSA по авариям показывают, что на развязочных пандусах частота аварий при выезде за пределы дороги составляет примерно 2.3 раз выше на транспортно-милю, чем на участках магистральной автострады.

Явное включение развязочных пандусов в 11-м издании устраняет двусмысленность, существовавшую в 10-м издании.. Петлевые пандусы с радиусами, генерирующие рекомендательные скорости 15 миль в час или более ниже скорости захода на посадку ДОЛЖНЫ проходить непрерывную обработку W1-8.. Инженеры также должны различать знаки W1-8. (MUTCD Раздел 2C.12) и знаки совмещения шевронов в местах забоев. (MUTCD Раздел 2C.62) — это отдельные положения, регулирующие разные геометрические контексты.

Приложения для кольцевых развязок

Руководство по проектированию кольцевых развязок FHWA (FHWA-SA-10-006) обращается к разграничению W1-8 для кровеносных путей. Проезжая часть многополосной кольцевой развязки — особенно на выездных участках, где вираж создает проблемы с разграничением — обычно вызывает срабатывание критериев, предусмотренных разделом 2C.12..

Сужение подхода к разделительному острову представляет собой отдельный вопрос, требующий обоснования.: трасса захода на посадку, ведущая к разделяющему острову, может привести к тому, что «выравнивание не очевидно»’ условие, которое запускает установку W1-8. Инженеры, проектирующие кольцевые развязки, должны провести подробный анализ 2C.12 как для циркуляционной дороги, так и для каждого подхода..

Городские кривые малого радиуса

На кривых радиусом ниже 100 футов — обычное явление в городских уличных сетях и пандусах с узкой геометрией — стандартные таблицы расстояний 2C.12 создают интервалы между знаками, которые могут быть физически недостижимы из-за сбоев в строительстве, конфликты полезностей, или ограничения дальности видимости.

В разделе 2C.12 MUTCD представлен путь инженерной оценки для нестандартных условий.. Когда стандартное расстояние недостижимо, инженер должен документировать: (1) геометрическое ограничение, препятствующее стандартному размещению, (2) выбрано альтернативное расстояние или устройство, (3) инженерный анализ, подтверждающий эквивалентность, и (4) подпись и дата инженера записи. Недокументированные отклонения не могут быть оправданы как в контексте аудита FHWA, так и в контексте правонарушений..

Документация, Требования к инженерным исследованиям, и отчеты по защите соответствия

Правильная установка W1-8 необходима, но недостаточна для полной Шевронные знаки MUTCD согласие. Инженерная запись — документированный ордер-анализ, дизайнерские решения, и данные проверки — это продукт соответствия, который выдерживает аудит FHWA и судебные разбирательства..

Что такое MUTCD 1A.09 Требуется инженерное исследование

MUTCD Раздел 1А.09 определяет «инженерное исследование»’ как формальный или неформальный процесс, включающий сбор данных, анализ этих данных, и документированные выводы. Для решений W1-8, Минимальные элементы исследования включают:

• Данные геометрии горизонтальной кривой: радиус, угол отклонения, длина
• Данные о рабочей скорости: результаты индикатора банка шариков или измерение скорости 85-го процентиля
• Существующий очертательный инвентарь: наличие линии края, состояние после установки ограничителя, оценка видимости в ночное время
• Данные о сбоях: минимум трехлетняя история предметной кривой из записей о сбоях DOT штата
• Документированное заключение: ордер выполнен или не выполнен, с сопутствующим анализом
• Инженер по идентификации записей: имя, номер лицензии, подпись, дата

Эксперты по аудиту FHWA ожидают найти эту документацию в файлах плана подписания проекта.. Его отсутствие, а не само решение по установке, часто называют недостатком..

Взаимодействия дополнения MUTCD состояния

Сорок три штата приняли свои собственные дополнения MUTCD, получившие одобрение FHWA.. Некоторые из них налагают требования на Шевронные знаки MUTCD которые превышают федеральные минимумы. Общие дополнения на уровне штата включают::

• Более строгие максимальные значения расстояния (некоторые штаты предписывают 25% снижение по сравнению с федеральными максимумами на кривых с недавней историей аварий)
• Обязательное защитное покрытие типа IV на всех скоростях, кроме федерального. 45 миль/ч+ порог
• Расширенные триггеры ордера, которые добавляют геометрию подхода к пересечению в область применимости 2C.12.

Инженеры, работающие в нескольких штатах над проектами коридоров, дороги федерального землеустройства, или контракты DOT с несколькими штатами — необходимо подтвердить контролирующую надбавку для каждого сегмента проекта перед выдачей планов подписания. Применение федерального закона MUTCD, где более строгий контроль над добавками на уровне штата, также является результатом, не соответствующим требованиям..

Контрольный список соответствия и интеграция с полной структурой стандартов знаков Chevron

Требования к знаку шеврона MUTCD уровня SHALL из раздела 2C.12., 2А.18, а Таблицу 2A-1 можно объединить в контрольный список соответствия требованиям перед подачей, который инженеры должны применять к каждому плану знаков W1-8 перед подачей в FHWA или проверкой DOT штата..

Контрольный список соответствия требованиям W1-8 перед отправкой

#	Элемент соответствия	ДОЛЖЕН / ДОЛЖЕН	Статус
1	Гарантийная документация: геометрический порог достигнут и задокументирован	ДОЛЖЕН	☐ Пройдено ☐ Не пройдено
2	Правильный вариант: П1-8 против. Ориентация W1-8a подтверждена	ДОЛЖЕН	☐ Пройдено ☐ Не пройдено
3	Ретрорефлексивность: мин. Тип IV (45 миль в час+) или Тип III (под 45 миль в час) указанный	ДОЛЖЕН	☐ Пройдено ☐ Не пройдено
4	Боковое размещение: 6Смещение –12 футов от края пройденного пути подтверждено	ДОЛЖЕН	☐ Пройдено ☐ Не пройдено
5	Высота монтажа: мин. 5 фут-сельский / 7 футов города согласно MUTCD 2A.18	ДОЛЖЕН	☐ Пройдено ☐ Не пройдено
6	Подписать поддержку: Указано отрывное оборудование, совместимое с MASH	ДОЛЖЕН	☐ Пройдено ☐ Не пройдено
7	Интервал: в пределах максимальных интервалов, установленных в 2C.12 11-го издания	ДОЛЖЕН	☐ Пройдено ☐ Не пройдено
8	Ряд: минимум 3 знаки, Покрытие ПК-СТ подтверждено	ДОЛЖЕН	☐ Пройдено ☐ Не пройдено
9	Инженерная запись: анализ ордера с подписью PE в файле	ДОЛЖЕН	☐ Пройдено ☐ Не пройдено
10	Версия: 11Применимость издания подтверждена для этапа проекта	ДОЛЖЕН	☐ Пройдено ☐ Не пройдено

Пять общих результатов аудита FHWA по установкам W1-8

Отчеты о проверке офиса подразделения FHWA и документы по проверке безопасности FHWA последовательно идентифицируют пять повторяющихся моделей несоответствия W1-8.:

• Нарушение световозвращения — Установлено Шевронные знаки MUTCD ниже минимальных значений RA без документированного графика замены в соответствии с 23 CFR 655.603.
• Превышение расстояния — Расстояние между рядами, превышающее максимальное значение 2C.12 ДОЛЖНО на развязочных пандусах и сложных поворотах..
• Отсутствует инженерное образование — Решения о размещении или пропуске W1-8 без документального анализа ордеров или инженера по идентификации записей.
• Установлен неправильный вариант — W1-8 is specified where W1-8a is geometrically required, producing a misdirected chevron on left-hand curves.
• MASH non-compliant posts — NCHRP 350 hardware on new or post-2020 replacement installations on Federal-Aid projects.

The Complete Chevron Sign Standards Resource

This article has addressed the warrant, legal mandate, and compliance threshold layer of MUTCD Section 2C.12 — the non-negotiable engineering obligations that govern every W1-8 deployment decision. Compliance with these mandates is the foundation on which all further W1-8 engineering work rests.

Traffic engineers who need the complete reference — from MUTCD warrant analysis through physical sizing, spacing derivation, retroreflectivity management, state supplement variations, и окольные приложения — вы найдете полные стандарты и структуру размещения на нашем ресурсе по столбам.. Получите доступ к полному руководству по стандартам шевронных знаков MUTCD., требования к размещению, и технические спецификации для специалистов по безопасности дорожного движения — авторитетный справочник для инженеров, управляющих программами соответствия шевронным знакам в любом масштабе..

Ссылки

• Федеральное управление шоссе. (2023). Руководство по однородным устройствам управления движением для улиц и автомагистралей, 11е издание. НАС. Департамент транспорта.
• Федеральное управление шоссе. (2023). Стандартные дорожные знаки и разметка (ШСМ). НАС. Точка.
• Кодекс федеральных правил. Заголовок 23, Часть 655 — Устройства управления дорожным движением на улицах и автомагистралях федеральной помощи, а также на других улицах и автомагистралях.
• Федеральное управление шоссе. (2022). Данные программы безопасности выезда на проезжую часть. Управление безопасности.
• Американская ассоциация государственных служащих шоссейных дорог и транспорта. (2011). Руководство по проектированию придорожной полосы, 4е издание. Аашто.
