Um trem de carga viajando em 60 mph precisa de mais de um quilômetro para parar a partir do momento em que o engenheiro vê uma obstrução na pista. Um veículo leve sobre trilhos em um corredor urbano opera quase silenciosamente a 35 mph e pode ser 12 pés de largura. Nenhum dos dois pode desviar. Em ambos os casos, a única proteção entre uma equipe de trabalho e o equipamento ferroviário que se aproxima é a configuração do TTC — e os procedimentos padrão da zona de trabalho nas rodovias não são suficientes para esses ambientes.

As zonas de trabalho adjacentes às ferrovias introduzem três categorias de perigo ausentes nas operações rodoviárias normais: o envelope dinâmico (o espaço que um trem em movimento ocupa fisicamente, incluindo oscilação e saliência do equipamento), o efeito de explosão (deslocamento de ar e detritos lançados para fora pela passagem de trens), e interferência eletromagnética com equipamentos de rádio e eletrônicos próximos a trilhas ativas. Todos os três devem ser abordados no plano TTC antes de um único sinal de aviso de ferrovia sobe.

Este guia traduz a parte da 11ª edição do MUTCD 6, Regulamentos de autorização FRA, e padrões de envelope dinâmico AAR em um SOP pronto para uso em campo para empreiteiros, equipes de serviços públicos, e supervisores TTC trabalhando adjacentes a ferrovias de carga ativas, transporte ferroviário leve (Metrô), e corredores de bonde.

O que este guia cobre: Corredores ferroviários de carga ativos · Linhas de metrô leve e bonde · Identificação dinâmica do envelope · Sequência de sinais de alerta ferroviário · Especificações de equipamentos para exposição adjacente aos trilhos · Proteção da tripulação SOP · Restrições de equipamentos de rádio e eletrônicos

O que não cobre: Proteção na pista (proteção de bandeira, rastrear licenças de ocupação) · Reconstrução de passagens de nível · Modificações no sistema de sinalização — todas exigem regras de operação ferroviária e autoridade escrita separada do operador ferroviário

Nota da 11ª Edição do MUTCD: Todas as referências citam a 11ª Edição, em vigor em janeiro 18, 2024. TTC adjacente à ferrovia também se enquadra na parte MUTCD 8 (Controle de Tráfego em Passagens de Nível Ferro-Rodovias). Adicionalmente, A PARTIR DE regulamentos que 49 Parte CFR 214 governar a segurança do trabalhador perto de pistas ativas. As regras operacionais do operador ferroviário têm precedência sobre o MUTCD em qualquer área de conflito. Obtenha sempre as regras atuais do operador antes de planejar a configuração do TTC.

Papel 1: Três categorias de perigo que diferenciam as zonas de trabalho adjacentes aos trilhos

A instalação de sinais de alerta ferroviário perto de trilhos ativos não é uma variação do procedimento padrão de zona de trabalho em rodovias. Em vez de, introduz três categorias de perigo distintas - categorias que a Parte MUTCD padrão 6 estrutura, com seus sinais de alerta de zona de trabalho e especificações de dispositivos de canalização, não aborda totalmente, porque foi projetado principalmente para ambientes de veículos rodoviários.

1.1  O envelope dinâmico – Por que sua zona tampão é maior do que você pensa

O envelope dinâmico é o espaço total que um trem em movimento ocupa fisicamente durante a operação. Inclui a largura estática do veículo mais a oscilação lateral, curva inclinada, e a saliência de equipamentos como pantógrafos, acopladores, e hardware montado lateralmente. A largura do envelope dinâmico padrão AAR para trens de carga é 10 pés 8 polegadas medidas a partir da linha central da pista - mas este valor se aplica apenas à pista reta. Em curvas, o envelope se expande ainda mais porque a carroceria do carro oscila para fora em relação aos trilhos. Além disso, um trem operando um caminhão desgastado ou transportando cargas superdimensionadas pode exceder esses valores padrão.

A consequência prática para o planejamento do TTC é que o limite seguro para todos os equipamentos, Sinais, e o pessoal não é a borda do trilho ou do leito da via - é o limite externo do envelope dinâmico mais uma margem de folga de trabalho. A tabela abaixo mostra as distâncias mínimas para os três tipos de trilhos mais comuns encontrados em operações adjacentes a rodovias..

Tipo de trilha	Mínimo. Liberação (pista reta)	Ajuste de curva	Distância recomendada da tripulação
Trem de carga (Classe I)	8.5 pés da linha central do trilho	+2 pés mínimos	15 pés mínimos
Veiculo Leve Sobre Trilhos / Metrô	7 pés da linha central do trilho	+1.5 ft	12 pés mínimos
Eléctrico / bonde	5 pés da linha central do trilho	+1 ft	10 pés mínimos

Nenhum equipamento TTC pode ser colocado dentro do envelope dinâmico em nenhuma circunstância. Um cone ou sinalização atingido por um trem que passava em 60 mph se transforma em detritos de alta velocidade. O limite do envelope dinâmico não é uma sugestão; é o limite físico de onde um trem opera. Qualquer equipamento encontrado dentro do envelope antes ou durante um turno deve ser removido imediatamente.

1.2  Efeito de explosão – deslocamento de ar e detritos da passagem de trens

Um trem de carga passando em 60 mph desloca um volume significativo de ar. A onda de pressão resultante cria forças laterais instantâneas em objetos próximos à pista – equivalente à exposição sustentada ao vento de aproximadamente 35 km/h. Consequentemente, suportes de sinalização portáteis de peso padrão e cones de trânsito leves dentro 20 pés da linha central dos trilhos serão deslocados quando um trem passar em velocidade.

Dois controles de equipamento abordam o efeito de explosão. Primeiro, todos os sinais estão dentro 20 pés da linha central da pista requerem lastro adicional - normalmente 30 libras ou mais – além do peso padrão usado em operações rodoviárias comuns. Segundo, cones de trânsito usados ​​perto do limite do envelope dinâmico devem ser de base pesada (10 lb mínimo) ou flexíveis e dobráveis ​​para que voltem a ficar na posição vertical após serem derrubados, em vez de permanecer como detritos perto da pista.

Objetos que não possam ser adequadamente estabilizados devem ser movidos para fora do raio de efeito da explosão antes da passagem do trem. Durante o procedimento de liberação de 30 segundos descrito na Parte 5, proteger equipamentos soltos faz parte do protocolo – não é uma reflexão tardia.

1.3  Interferência eletromagnética perto de corredores ferroviários ativos

Duas formas de interferência eletromagnética afetam as operações do TTC perto de corredores ferroviários ativos. Ambos exigem verificação pré-turno e planejamento de contingência.

Conflitos de radiofrequência. O despacho e as operações ferroviárias normalmente usam frequências na faixa de 160–161 MHz. Equipamentos de rádio de construção operando nessas frequências ou perto delas podem interferir nas comunicações ferroviárias. Como resultado, o operador ferroviário deve confirmar a faixa de frequência aprovada para uso de rádio na construção antes do início do turno. Se houver um conflito, a operadora pode exigir que a tripulação use um canal diferente ou um backup de linha fixa.

Sistemas de catenária aérea. As linhas eletrificadas de VLT e bonde transportam 750 V CC ou 1500 V CC em fios de contato aéreos, normalmente 18–21 pés acima da superfície do trilho. Fortes campos eletromagnéticos se estendem para fora desses fios, afetando instrumentos eletrônicos de pesquisa e alguns dispositivos de rádio. Além disso, qualquer equipamento - incluindo suportes de sinalização telescópicos, plataformas de trabalho elevadas, ou ferramentas estendidas - devem manter a distância mínima segura dos fios OCS especificada pelo operador. Confirme este requisito de liberação antes de trazer qualquer equipamento elevado para o local.

Papel 2: Cinco requisitos pré-mudança antes de qualquer sinal de alerta ferroviário subir

Cada incidente na zona de trabalho adjacente aos trilhos que resulta em perda de equipamento ou ferimentos na tripulação remonta a uma etapa ignorada antes do início do turno. Nenhum dos cinco requisitos abaixo pode ser substituído pela improvisação de campo após o estabelecimento da zona de trabalho.

2.1  Autoridade de Notificação e Sinalização do Operador Ferroviário

Este requisito não tem equivalente em zonas de trabalho rodoviárias padrão. Antes de qualquer equipamento ser colocado perto de trilhos ativos - incluindo o primeiro sinal de alerta ferroviário - o empreiteiro deve notificar o operador ferroviário e obter autoridade de sinalização por escrito. A maioria das ferrovias de carga Classe I exige um mínimo de 72 horas de antecedência; alguns exigem uma semana ou mais para segmentos específicos da pista. Os operadores de LRT e bonde variam, mas 48 horas é um mínimo comum.

Autoridade de Sinalização é a permissão por escrito do operador ferroviário para que o trabalho prossiga. Geralmente acompanha um Bandeira da Ferrovia — um funcionário ou representante autorizado do operador ferroviário cuja única função é monitorizar a aproximação dos comboios e iniciar a cadeia de alerta da tripulação. O Flagman da Ferrovia não é uma função de Supervisor TTC e não pode ser preenchido por um membro da equipe de construção. Essa distinção é importante porque o Flagman tem comunicação direta com o despacho e acesso aos dados de horários dos trens que a equipe de construção não possui..

2.2  Verificação e marcação de campo de envelope dinâmico

As dimensões dinâmicas do envelope dos desenhos de projeto devem ser verificadas em campo antes do início da configuração. A geometria da trilha no terreno geralmente difere dos dados de levantamento, particularmente em infraestruturas mais antigas ou após atividade de manutenção. Na prática, o TCS ou Railroad Flagman caminha pela zona de trabalho com uma fita métrica e marca o limite externo do envelope dinâmico usando tinta spray temporária no solo ou estacas de referência física.

Cada membro da tripulação deve ser capaz de identificar visualmente o limite a partir de sua posição de trabalho. Uma linha em um desenho que ninguém no campo consegue localizar não oferece proteção - o mesmo se aplica a uma sequência de sinais de alerta de ferrovia que existe no papel, mas não foi verificada em relação à geometria real dos trilhos.. A etapa de marcação do campo fecha essa lacuna antes que o primeiro trabalhador entre na zona.

2.3  Cronograma de trens e avaliação de frequência

Obtenha a programação do trem ou dados de frequência de movimento para o segmento específico da via antes da mudança. Para transporte ferroviário de mercadorias, esta informação vem do despachante da operadora ferroviária através do Flagman. Para sistemas VLT e bonde, os intervalos programados geralmente estão disponíveis publicamente, mas a operação real pode divergir - portanto, o link de comunicação em tempo real do Flagman com o despacho continua sendo a fonte oficial durante o turno.

O objetivo prático é determinar o intervalo mínimo de folga entre as passagens do trem. Se os trens passam todos 8 minutos, a tripulação tem aproximadamente 7 minutos de tempo de trabalho produtivo por ciclo. Se um VLT urbano de alta frequência passar a cada 4 minutos, a janela produtiva está abaixo 3.5 minutos após a contabilização da liberação e reentrada. Planejar a frequência errada cria uma incompatibilidade entre o ritmo de trabalho da equipe e a janela de segurança disponível.

2.4  Liberação de radiofrequência e backup de comunicação

Antes do turno abrir, confirme a frequência de rádio aprovada com o operador ferroviário. Teste todos os rádios nas posições de trabalho reais – não na área de preparação. A interferência do terreno e do equipamento que não existe no caminhão geralmente existe no acostamento 200 metros de distância perto da pista.

Estabeleça um protocolo de comunicação de backup antes que o rádio principal seja necessário. O plano de backup não deve assumir a disponibilidade de rádio — caso contrário, não é um plano de backup. As opções padrão incluem um telefone fixo na caixa de notificação de emergência do cruzamento mais próximo, protocolos de sinais manuais pré-estabelecidos entre o Flagman e o TCS, ou um corredor designado. Demonstrar o protocolo de backup para toda a tripulação antes da primeira passagem do trem do turno.

2.5  Rota de fuga e designação do ponto de reunião

Para cada posição de trabalho na zona, designar uma rota de fuga específica e um ponto de encontro. A rota de fuga deve ser perpendicular à via — lateralmente afastada do corredor ferroviário — e não paralela a ela. Correr paralelo a uma linha quando um trem se aproxima não aumenta a distância do perigo com rapidez suficiente.

O ponto de encontro deve estar fora do envelope dinâmico em pelo menos 50 pés e devem ser acessíveis de todas as posições de trabalho dentro 30 segundos em um ritmo de caminhada rápido. No início do turno, o TCS acompanha cada membro da tripulação até a rota de fuga designada e confirma que ela está desobstruída. Isso leva de 3 a 5 minutos e não pode ser ignorado.

Papel 3: Sequência de sinais de alerta ferroviário e especificações de equipamentos

3.1  A sequência de sinais de aviso prévio

A sequência de sinalização para uma zona de trabalho adjacente ao trilho baseia-se na peça MUTCD padrão 6 sequência de sinalização de construção adicionando uma camada obrigatória específica da ferrovia. A regra principal: o Sinal de aviso de avanço da ferrovia W10-1 deve ser o primeiro sinal que os usuários da estrada encontram em cada abordagem. Ele precede o sinal W20-1 Road Work Ahead em todas as configurações. Esta é a regra de sequenciamento mais comumente violada em configurações TTC adjacentes a trilhos - e não é negociável na Parte MUTCD 8.

A lógica é direta: um motorista que lê os sinais em sequência deve compreender o perigo da ferrovia antes de compreender a configuração da zona de trabalho. Inverter a ordem – colocar W20-1 antes de W10-1 – cria um modelo mental de uma zona de trabalho rodoviário padrão. Nesse caso, o sinal da ferrovia chega como uma reflexão tardia, e não como o principal identificador de perigo. Especificamente, um motorista que reduz a velocidade para uma zona de trabalho, mas ainda não processou o aviso da ferrovia, pode retomar a velocidade no momento errado.

Sinal	Código MUTCD	Distância	Mínimo. Tamanho	Notas
Aviso prévio de ferrovia	W10-1	Primeiro sinal em cada abordagem	36″ circular	Primeiro sinal obrigatório – precede todos os outros sinais de zona de trabalho
Trabalho na estrada pela frente	W20-1	Por velocidade / TCP	36″ x 36″	Sinal de zona de trabalho padrão – colocado após W10-1
Sinal de fechamento (Bandeiras / Estrada fechada / Pista fechada)	W20-7 / R11-2 / etc..	Por TCP	36″ x 36″	Por tipo de operação
CrossBuck (se o sinal existente estiver obstruído pelo trabalho)	R15-1	No ponto de cruzamento	48″ x 9″ de braço	Implantar substituição temporária se a sinalização permanente estiver obstruída

W10-1 é sempre a primeira abordagem de login – sem exceções: Os sinais de alerta ferroviário pertencem à parte MUTCD 8, que se aplica simultaneamente com a Parte 6 em zonas de trabalho adjacentes aos trilhos. O sinal circular amarelo de aviso prévio W10-1 deve aparecer antes de qualquer Parte 6 aviso de construção. Uma configuração que coloca o W20-1 em primeiro lugar não é compatível, independentemente de quão bem o restante do layout seja executado.

OPTRAFFIC - Sinais de alerta ferroviário: Sinal de aviso prévio da ferrovia W10-1 (36″ circular), W20-1, Crossbuck R15-1 — Alumínio reflexivo grau diamante — Navegue pelos sinais de alerta da ferrovia →

3.2  Folhas refletivas – Por que o prismático de alta intensidade é o mínimo

Os sinais de alerta ferroviários usados ​​em zonas de trabalho adjacentes aos trilhos enfrentam demandas de retrorrefletividade que excedem as aplicações rodoviárias comuns. Os faróis das locomotivas de carga se aproximam em diferentes ângulos e alturas em comparação com os faróis dos veículos rodoviários, criando pontos cegos retrorrefletivos no nível de engenheiro (Tipo I.) coberturas que não aparecem em condições normais de estrada. Como resultado, Parte MUTCD 8 e a maioria das especificações dos operadores ferroviários exigem um mínimo de Felas prismáticas de alta intensidade (Tipo III) para todos os sinais temporários em zonas adjacentes à ferrovia. Grau de diamante (Tipo IX ou XI) é preferido e é cada vez mais especificado pelos DOTs estaduais para trabalhos em corredores ferroviários.

Os sinais em ambos os lados de uma estrada paralela à pista - e não apenas os sinais no lado de aproximação - devem cumprir este padrão reflexivo mais elevado. Adicionalmente, a retrorrefletividade degrada mais rapidamente em corredores ferroviários devido à vibração da passagem dos trens. Consequentemente, a frequência de inspeção de sinalização deve ser maior do que em zonas comuns de trabalho em rodovias.

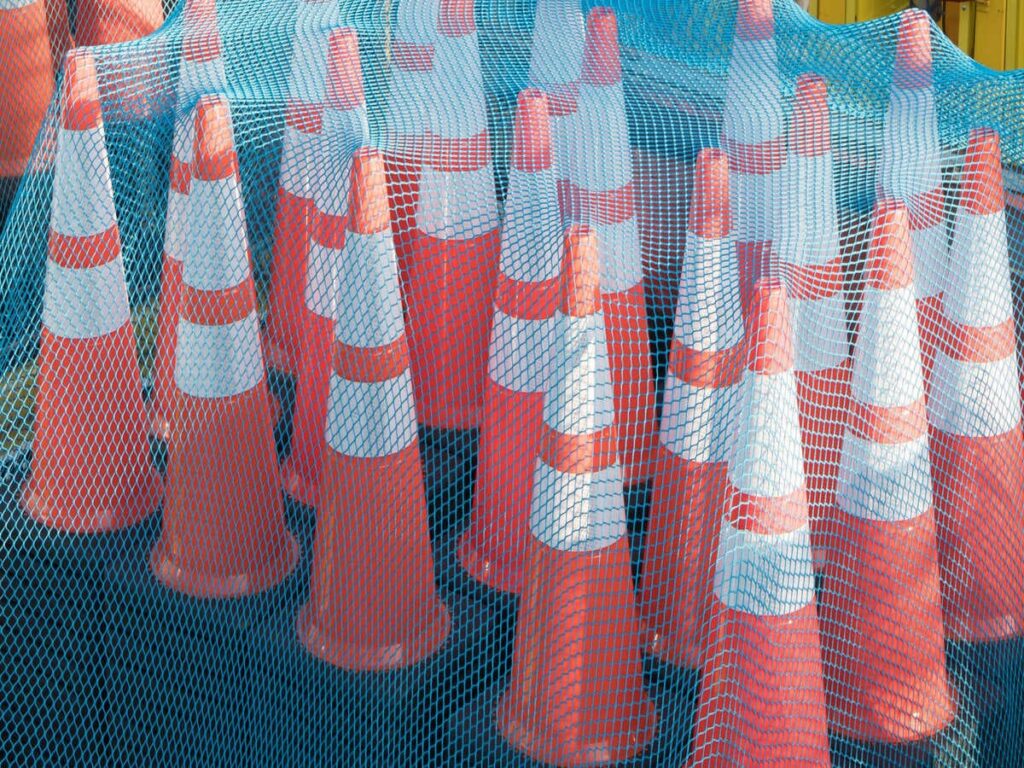

3.3  Especificações do cone de trânsito

Cones leves padrão de 18 polegadas e cones padrão de 28 polegadas sem bases pesadas são inadequados para posições dentro do raio de efeito de explosão de pistas ativas. Os requisitos de peso variam com base na proximidade da linha central da pista:

• Além 20 pés da linha central da pista: 28″ cones com 10 bases lb atendem aos requisitos mínimos para aplicações de cone e zona tampão
• Dentro de 20 pés da linha central da pista (envelope dinâmico externo): 36″ cones de base pesados ​​com mínimo 10 bases em libras, ou cones dobráveis ​​flexíveis projetados para voltarem à posição vertical após o deslocamento da explosão
• Dentro do envelope dinâmico: nenhum cone ou equipamento TTC de qualquer tipo - sem exceção

Flexível, cones dobráveis ​​têm uma vantagem específica em posições de exposição à explosão: eles absorvem o impacto e retornam à posição em vez de tombar e rolar. Consequentemente, um cone que tomba no lugar e reinicia é preferível a um que tomba e rola em direção à pista. Avalie ambas as opções com base na geometria específica da zona de trabalho.

OPTRAFFIC — Cones de trânsito: base pesada 28 cones de trânsito de polegada e 36 cones de trânsito de polegada para exposição em zona de trabalho adjacente a trilhos — Navegue pelos cones de trânsito →

3.4  Suportes de sinalização portáteis – Requisitos de lastro perto de pistas ativas

Os pesos de lastro de suporte de sinalização portátil padrão são dimensionados para exposição típica de acostamentos e calçadas de rodovias. Perto de corredores ferroviários ativos, o efeito de explosão adiciona uma carga dinâmica em cada passagem do trem equivalente a uma sustentação 35 vento por hora. Como resultado, sinal está dentro 20 pés da linha central da via exigem substancialmente mais lastro do que as especificações padrão: 30 lbs mínimo dentro 20 pés, e 20 lbs mínimo entre 20 e 50 pés da linha central.

Um suporte de sinalização derrubado por um trem que passa e cai em direção aos trilhos é um perigo secundário – ele pode entrar no envelope dinâmico e permanecer lá até a chegada do próximo trem. Os suportes que não podem aceitar peso adicional de lastro devem ser substituídos por um modelo de base mais pesada antes do início do turno.

OPTRAFFIC — Molduras de sinalização: suportes de sinalização portáteis para zonas de trabalho com opções de base pesada para exposição em corredores ferroviários de alto lastro — Navegue pelos quadros de sinalização →

3.5  Referência completa de equipamentos adjacentes aos trilhos

A tabela abaixo consolida as especificações do equipamento para configurações padrão de TTC adjacentes ao trilho. Use-o como uma lista de verificação pré-turno e referência de especificação de aquisição.

Item	Tamanho	Nota / Peso	Requisito adjacente ao trilho
Sinal de aviso prévio de ferrovia (W10-1)	36″ alumínio circular	Grau de diamante (Tipo XI)	Deve ser o primeiro sinal; voltado apenas para os usuários da estrada - não para a pista
Trabalho na estrada pela frente (W20-1)	36″ x 36″ alumínio	QUADRIL (Tipo III) mínimo	A sequência padrão se aplica após W10-1
CrossBuck (R15-1)	48″ x 9″ de braço	Grau mínimo de engenheiro	Substitua temporariamente se o trabalho obstruir o crossbuck permanente
Cones de trânsito – conicidade e zona tampão	28″ ou 36″	Base pesada >= 10 lbs	Somente envelope dinâmico externo; peso base extra dentro 20 pés de pista
Cones de trânsito — no limite do envelope dinâmico	36″ dobrável	Flexível / dobrável	Use tipo dobrável dentro do raio do efeito de explosão; nunca coloque dentro do envelope
Suportes de sinalização portáteis	Estrutura de base pesada	>= 30 libras de lastro dentro 20 ft	O efeito de explosão requer lastro extra além das especificações padrão da rodovia
Luzes de barricada LED	Tipo B piscando	Apenas âmbar	Nunca fique voltado para a pista; apenas âmbar; confirme a taxa de flash com o operador

Papel 4: Luzes de advertência LED para zonas de trabalho adjacentes aos trilhos – três regras que substituem a prática padrão

Luzes de barricada de LED e sinalizadores intermitentes usados ​​em zonas de trabalho adjacentes aos trilhos devem cumprir três regras que não se aplicam em operações rodoviárias padrão. Cada regra aborda um modo de falha específico e exclusivo do ambiente ferroviário.

4.1  Apenas âmbar – nunca vermelho ou verde próximo aos trilhos ativos

Qualquer dispositivo LED visível do corredor da via deve usar apenas luz âmbar. Vermelho e verde são especificamente proibidos porque ambas as cores carregam significados de comando explícitos em sistemas de sinalização ferroviária - vermelho significa parar, verde significa prosseguir. Uma luz LED vermelha de barricada no lado errado de uma zona de trabalho pode ser mal interpretada por um maquinista de locomotivas como um sinal de parada. De forma similar, um LED verde pode ser mal interpretado como uma indicação de prosseguimento. Em qualquer caso, o operador do trem age com base em um sinal falso, criando um risco de colisão independente da própria configuração do TTC.

Na prática, inspecionar todos os dispositivos LED no inventário antes da implantação. Substitua quaisquer unidades vermelhas ou verdes por âmbar antes do turno abrir. Esta inspeção leva menos de cinco minutos e não pode ser ignorada.

4.2  Taxa de Flash – Evite Frequências de Sinal Ferroviário

Vários sistemas de sinalização ferroviária norte-americanos codificam informações na frequência de flash das luzes de sinalização. Uma indicação comum de velocidade restrita utiliza aproximadamente 1 Hz (um flash por segundo). A taxa de flash padrão do MUTCD Tipo B para luzes LED da zona de trabalho é de 55 a 75 flashes por minuto - também aproximadamente 1 Hz — o que entra em conflito direto com este requisito em alguns corredores ferroviários.

Consequentemente, confirme a faixa de taxa de flash aceitável com o operador ferroviário antes do turno. Se a taxa de flash tipo B padrão for proibida, selecione um dispositivo com um padrão de flash ajustável ou mais rápido (2–4Hz) que não se enquadra na faixa de codificação de sinal da ferrovia. Documente a taxa de flash confirmada no registro de turno.

4.3  Orientação de montagem – Não direcione a luz do LED em direção ao trilho

Monte todos os dispositivos LED de forma que sua face principal aponte para o tráfego rodoviário que se aproxima. Um LED Tipo B montado em uma barricada voltada para os trilhos cria brilho que afeta a visibilidade do maquinista da locomotiva sobre os trilhos reais à frente, mesmo a distâncias de várias centenas de metros à noite. Onde a geometria da configuração direcionaria a luz para o corredor ferroviário, use blindagem direcional ou suportes de montagem angulares para redirecionar o feixe.

OPTRAFFIC — Luzes de advertência LED: Tipo B Luzes de barricada LED em âmbar — compatível com MUTCD para TTC adjacente a trilhos — Navegue pelas luzes de advertência LED →

Papel 5: SOP de Proteção da Tripulação – Protocolo de Passagem de Trem

Os controles de perigo em Peças 3 e 4 proteger os trabalhadores do lado do equipamento e da sinalização da instalação. Esta seção cobre os controles processuais necessários quando um trem está realmente se aproximando e passando. Ambas as camadas são necessárias; nenhum substitui o outro.

5.1  A cadeia de alerta de aproximação do trem

A cadeia de alerta possui uma sequência fixa que deve ser estabelecida e testada antes da primeira passagem do trem do turno. A informalidade nesta cadeia é uma causa direta de lesões de tripulantes em zonas de trabalho adjacentes aos trilhos.

• Etapa 1: Railroad Flagman recebe notificação de aproximação de trem do despacho – este é o evento desencadeador.
• Etapa 2: Flagman transmite imediatamente um aviso padronizado de frase completa ao TCS: “Trem se aproximando de [direção], estimativa [tempo], todo o pessoal limpo.” Frases curtas como “Trem chegando” não são aceitáveis ​​porque criam ambigüidade sobre a direção, tempo, e ação necessária.
• Etapa 3: O TCS repete o aviso no canal da tripulação e inicia a contagem regressiva de liberação.
• Etapa 4: Todos os membros da tripulação param de trabalhar, proteger ou mover equipamentos soltos, e mover-se para o ponto de encontro designado através da rota de fuga designada.
• Etapa 5: TCS confirma liberação visual da zona e reporta ao Flagman: “A zona está limpa, todo o pessoal reunido.” Esta etapa ocorre antes do trem estar na área de trabalho – e não enquanto ele está passando.
• Etapa 6: Depois que o trem passar e o Flagman confirmar que os trilhos estão livres, o TCS autoriza o retorno da tripulação ao trabalho.

5.2  O requisito de liberação de 30 segundos

As diretrizes de segurança dos trabalhadores da FRA e a maioria das regras das operadoras ferroviárias especificam que todos os trabalhadores devem estar fora da zona de perigo dentro 30 segundos do primeiro aviso. Se o layout de trabalho atual não puder ser apagado 30 segundos, o layout deve ser alterado antes do início do trabalho - não depois de uma situação difícil.

O relógio de 30 segundos começa no momento em que o Bandeirante transmite o aviso. Atrasos na transmissão de rádio, tripulantes usando proteção auditiva, e os trabalhadores que operam equipamentos ruidosos reduzem o tempo efetivo disponível. Esses fatores devem ser levados em conta durante o exercício de desobstrução, não presumido.

Requisito de perfuração de folga: Execute um exercício de liberação cronometrado no início do turno, antes da primeira passagem do trem. O TCS anuncia o exercício, inicia um cronômetro, e verifica se todos os membros da tripulação alcançam o ponto de encontro dentro 30 segundos. Se eles não puderem, ajuste o layout de trabalho – reduza a área ocupada, reposicionar tripulação, ou alterar o método de trabalho – até que o requisito de 30 segundos seja atendido. Documente o resultado do exercício e o ajuste de layout no registro de turno.

5.3  Protocolo de equipamentos soltos durante a passagem do trem

Qualquer objeto dentro do raio do efeito da explosão que não seja preso ou removido antes da passagem do trem é um projétil em potencial. Consequentemente, designar um membro da tripulação por turno como manipulador de equipamentos para eventos de liberação. Sua única tarefa durante uma liberação é coletar e proteger rapidamente itens soltos – ferramentas deixadas no chão, pequenos suportes de sinalização, jarros de água, sacos de material – enquanto o resto da tripulação se move para o ponto de encontro. Esta função deve ser explicitamente atribuída e ensaiada antes do início do turno.

Papel 6: Operações adjacentes ao VLT e ao bonde – Principais diferenças em relação ao trem de carga

As zonas de trabalho adjacentes aos metropolitanos ligeiros e aos eléctricos partilham as mesmas categorias de perigo fundamentais que as operações ferroviárias de mercadorias. No entanto, diversas características dos sistemas VLT e bondes criam diferentes perfis de risco que afetam o planejamento do TTC de maneiras específicas.

6.1  Abordagem silenciosa – O perigo definidor do LRT

Os trens de carga geram ruído e vibração substanciais que normalmente fornecem às tripulações um aviso de aproximação perceptível mesmo antes da notificação por rádio. Os veículos VLT a 24–40 km/h nos corredores urbanos produzem significativamente menos ruído, e muitos sistemas são projetados especificamente para operação silenciosa. Consequentemente, ouvir uma abordagem LRT não é um mecanismo de alerta confiável - a cadeia de comunicação Flagman em Parte 5 é o único sistema de alerta primário aceitável nos corredores do VLT.

Além disso, muitos sistemas urbanos de VLT não exigem que os operadores acionem buzinas, exceto em situações de emergência, removendo uma pista auditiva na qual as tripulações que trabalham perto de trens de carga aprendem a confiar. Cada membro da tripulação deve compreender que a abordagem do VLT é essencialmente silenciosa, e que a transmissão de rádio do Flagman é o primeiro e único aviso que receberão.

6.2  Alta frequência – janelas produtivas mais curtas

Os sistemas urbanos de VLT geralmente operam com intervalos de 4 a 8 minutos durante os horários de pico, e alguns corredores de alta frequência funcionam em intervalos de 2 a 3 minutos. Com um intervalo de 4 minutos, uma tripulação tem aproximadamente 3 minutos e 30 segundos de tempo de trabalho produtivo por ciclo — após contabilizar a folga de 30 segundos e um tempo de reentrada equivalente. Com um intervalo de 2 minutos, a janela produtiva diminui para menos 90 segundos.

Os supervisores do TTC que planejam operações adjacentes ao VLT devem, portanto, levar em consideração o tempo de trabalho produtivo por ciclo ao estimar a duração do trabalho. Uma tarefa que exige 45 minutos de tempo de trabalho contínuo podem exigir de 3 a 4 horas de licença em um corredor de VLT de alta frequência. Subestimar este multiplicador é uma causa comum de violações da janela de licença em zonas de trabalho ferroviário urbano.

6.3  Sistema de Catenária Aérea — Restrições de Equipamentos Elevados

As linhas eletrificadas de VLT e bonde transportam 750 V CC ou 1.500 V CC em fios de contato aéreos normalmente posicionados de 18 a 21 pés acima da superfície do trilho. Qualquer equipamento elevado – incluindo suportes de sinalização telescópicos, plataformas de trabalho aéreo, guindastes, ou ferramentas de medição estendidas - devem manter a distância mínima segura dos fios OCS especificada pelo operador. O requisito de folga específico varia de acordo com a tensão e o operador, mas normalmente é 10 pés para sistemas de 750 V e 12 pés para sistemas 1500V.

Confirme o requisito exato de liberação antes de trazer qualquer equipamento elevado para o local. Adicionalmente, OCS de alta tensão cria campos eletromagnéticos que afetam instrumentos eletrônicos de pesquisa e alguns dispositivos de rádio dentro de 15 a 20 pés do fio — verifique a compatibilidade do equipamento com o operador antes do turno. Os suportes de sinalização usados ​​próximos ao OCS devem ter sua altura máxima confirmada de acordo com o requisito de espaço livre; um suporte extensível padrão atingindo 9–10 pés pode aproximar-se dos limites de violação se o fio OCS estiver abaixo da altura padrão devido ao terreno ou à curvatura do fio.

Papel 7: Seis falhas comuns na zona de trabalho adjacente aos trilhos TTC

A tabela abaixo consolida as seis falhas de conformidade e segurança mais comuns em zonas de trabalho adjacentes aos trilhos, cobrindo erros de sequenciamento de sinais de alerta ferroviários e falhas de implantação de equipamentos. Cada um deles pode ser evitado com os procedimentos pré-turno e especificações de equipamentos em Partes 2 através 4.

Falha	Conseqüência	Consertar
O trabalho começa sem autorização de sinalização por escrito da operadora ferroviária	Parada imediata do trabalho; possível ação de aplicação da FRA	Obtenha autoridade de sinalização por escrito antes de mobilizar qualquer equipamento próximo a pistas ativas
Equipamento TTC colocado dentro do envelope dinâmico	Equipamento atingido por trem; perigo de detritos em alta velocidade para a tripulação	Marque o limite do envelope dinâmico no campo antes da configuração; verifique se todos os dispositivos estão fora dele
Luzes LED vermelhas ou verdes usadas voltadas para a pista	Confusão visual com cores de sinalização ferroviária; operador de trem pode interpretar mal as luzes da zona de trabalho como sinais ferroviários	Inspecione todos os dispositivos LED antes da implantação; substitua quaisquer unidades vermelhas ou verdes por âmbar
W10-1 colocado após W20-1 na sequência de sinais	Motoristas recebem aviso de zona de trabalho antes do aviso da ferrovia; modelo mental de perigo incorreto	W10-1 é sempre o primeiro sinal em cada abordagem – precede todos os outros sinais de zona de trabalho
Cones leves usados ​​no limite do envelope dinâmico	O efeito da explosão da passagem dos trens desloca os cones em direção aos trilhos	Use base pesada (>= 10 libras) cones fora do envelope, ou cones dobráveis ​​flexíveis onde o efeito de explosão está presente
30-segundo procedimento de liberação não testado antes da abertura do turno	A tripulação não consegue sair da zona a tempo quando um trem se aproxima; trabalhadores permanecem na zona de perigo	Execute um exercício de folga cronometrado no início do turno; ajustar o layout de trabalho até que toda a equipe alcance o ponto de reunião dentro 30 segundos

Resumo: Os sinais de alerta ferroviário são a camada visível - o controle de perigos é a camada invisível

Sinais de alerta ferroviário, juntamente com o conjunto mais amplo de sinais de alerta de zonas de trabalho que orientam os usuários das estradas através do corredor afetado, estabelecer a sequência de aviso prévio que informa aos motoristas que existe uma zona de trabalho adjacente ao trilho. No entanto, os sinais por si só não protegem a tripulação. O limite do envelope dinâmico, as folgas do efeito de explosão, a regra do LED somente âmbar, o procedimento de autorização de 30 segundos, e a cadeia de comunicação Flagman abordam, cada uma, um perigo específico que a sinalização não pode mitigar. Consequentemente, todas as camadas são necessárias, e ninguém pode substituir outro.

Na prática, os três erros fatais mais comuns no TTC adjacente ao trilho são equipamentos colocados dentro do envelope dinâmico, procedimentos de liberação não estabelecidos ou testados antes do turno, e luzes LED coloridas voltadas para a pista. Consequentemente, a lista de verificação pré-turno na Parte 2 e a inspeção do equipamento na Parte 3 são onde a segurança da zona de trabalho adjacente aos trilhos é construída ou perdida - não na resposta de campo quando um trem já está se aproximando.

O Railroad Flagman não é uma função do TTC – eles são o representante do operador ferroviário e o único sistema de alerta precoce confiável da tripulação. Além disso, estabelecer e testar a cadeia de comunicação Flagman é inseparável de acertar os sinais de alerta da ferrovia: ambas as etapas são necessárias antes da primeira passagem do trem, e nenhum substitui o outro.

OPTRAFFIC — Equipamento completo para zonas de trabalho adjacentes aos trilhos

• Sinais de alerta ferroviário (W10-1, W20-1, R15-1) com película reflexiva Diamond Grade — Sinalização de segurança →
• Cones de trânsito de base pesada (28″ e 36″) para exposição a explosões adjacentes a trilhos - Cones de trânsito →
• Luzes de barricada LED âmbar (Tipo B) para TTC adjacente a trilhos — Luzes de advertência LED →
• Suportes de sinalização portáteis pesados para exposição em corredores ferroviários de alto lastro — Molduras de sinalização →
