Ein Güterzug fährt vorbei 60 mph benötigt mehr als eine Meile, um anzuhalten, sobald der Ingenieur ein Hindernis auf der Strecke sieht. Ein Stadtbahnfahrzeug fährt in einem Stadtkorridor nahezu lautlos 35 Meilen pro Stunde und möglicherweise 12 Fuß breit. Keiner von beiden kann ausweichen. In beiden Fällen, Der einzige Schutz zwischen einem Arbeitsteam und der sich nähernden Schienenausrüstung ist die TTC-Einrichtung – und Standardverfahren für Autobahn-Arbeitszonen reichen für diese Umgebungen nicht aus.

Durch an Schienen angrenzende Arbeitsbereiche werden drei Gefahrenkategorien eingeführt, die im normalen Straßenbetrieb nicht vorkommen: Die dynamische Hüllkurve (der Raum, den ein fahrender Zug physisch einnimmt, einschließlich Schwankungen und Geräteüberhang), Die Explosionseffekt (Luftverdrängung und durch vorbeifahrende Züge nach außen geschleuderte Trümmer), Und elektromagnetische Störungen mit Funk- und Elektronikgeräten in der Nähe aktiver Gleise. Alle drei müssen im TTC-Plan vor einem einzelnen behandelt werden Eisenbahn-Warnschild geht hoch.

Dieser Leitfaden übersetzt MUTCD 11. Edition Teil 6, FRA-Abfertigungsbestimmungen, und AAR-Standards für dynamische Hüllkurven in eine praxistaugliche SOP für Auftragnehmer, Versorgungsbesatzungen, und TTC-Aufseher, die neben der aktiven Güterbahn arbeiten, Stadtbahnverkehr (LRT), und Straßenbahnkorridore.

Was dieser Leitfaden behandelt: Aktive Güterverkehrskorridore · Stadtbahn- und Straßenbahnlinien · Dynamische Hüllkurvenidentifizierung · Reihenfolge der Eisenbahnwarnzeichen · Ausrüstungsspezifikationen für die Exposition gegenüber Schienen neben der Schiene · SOP zum Schutz der Besatzung · Einschränkungen bei Funk- und elektronischen Geräten

Was es nicht abdeckt: Schutz auf der Strecke (Flaggenschutz, Gleisbelegungsgenehmigungen) · Rekonstruktion von Bahnübergängen · Änderungen am Signalsystem – alle erfordern Eisenbahnbetriebsregeln und eine separate schriftliche Genehmigung des Bahnbetreibers

Hinweis zur 11. MUTCD-Ausgabe: Alle Referenzen beziehen sich auf die 11. Ausgabe, gültig ab Januar 18, 2024. Schienennahe TTC fallen ebenfalls unter den MUTCD-Teil 8 (Verkehrssteuerung für Eisenbahn-Autobahn-Bahnübergänge). Zusätzlich, VON Vorschriften, die 49 CFR Teil 214 regeln die Arbeitssicherheit in der Nähe von aktiven Gleisen. In allen Konfliktbereichen gehen die Betriebsvorschriften des Bahnbetreibers der MUTCD vor. Informieren Sie sich immer über die aktuellen Regeln des Betreibers, bevor Sie die TTC-Einrichtung planen.

Teil 1: Drei Gefahrenkategorien, die schienennahe Arbeitsbereiche auszeichnen

Das Aufstellen von Eisenbahnwarnschildern in der Nähe aktiver Gleise ist keine Variante des Standardverfahrens für Autobahn-Arbeitszonen. Stattdessen, Es werden drei verschiedene Gefahrenkategorien eingeführt – Kategorien, die im Standard-MUTCD-Teil enthalten sind 6 Rahmen, mit seinen Warnschildern für den Arbeitsbereich und den Spezifikationen der Kanalisierungsgeräte, geht nicht vollständig darauf ein, weil es in erster Linie für Straßenfahrzeugumgebungen konzipiert wurde.

1.1  Der dynamische Umschlag – Warum Ihre Pufferzone größer ist, als Sie denken

Die dynamische Hüllkurve ist der gesamte Raum, den ein fahrender Zug während des Betriebs physisch einnimmt. Es umfasst die statische Fahrzeugbreite plus seitliche Pendelneigung, Kurve schlank, und der Überhang von Geräten wie Stromabnehmern, Koppler, und seitlich montierte Hardware. Die dynamische Hüllkurvenbreite des AAR-Standards für den Schienengüterverkehr beträgt 10 Füße 8 Zoll gemessen von der Gleismittellinie – dieser Wert gilt jedoch nur für gerade Gleise. Auf Kurven, Die Hülle dehnt sich weiter aus, weil der Wagenkasten relativ zu den Schienen nach außen schwingt. Außerdem, Ein Zug, der einen abgenutzten Lastkraftwagen fährt oder übergroße Lasten befördert, kann diese Richtwerte überschreiten.

Die praktische Konsequenz für die TTC-Planung ist die sichere Grenze für alle Geräte, Zeichen, und das Personal ist nicht die Kante der Schiene oder des Gleisbetts – es ist die äußere Grenze der dynamischen Hülle zuzüglich eines Arbeitsspielraums. Die folgende Tabelle zeigt die Mindestabstände für die drei häufigsten Schienentypen, die im straßennahen Betrieb vorkommen.

Spurtyp	Min. Freigabe (gerades Gleis)	Kurvenanpassung	Empfohlene Besatzungsentfernung
Güterbahn (Klasse I)	8.5 ft von der Schienenmittellinie entfernt	+2 Mindestens ft	15 Mindestens ft
Stadtbahn / LRT	7 ft von der Schienenmittellinie entfernt	+1.5 ft	12 Mindestens ft
Tram / Straßenbahn	5 ft von der Schienenmittellinie entfernt	+1 ft	10 Mindestens ft

Unter keinen Umständen dürfen TTC-Geräte innerhalb der dynamischen Hülle platziert werden. Ein Kegel- oder Schilderständer, der von einem vorbeifahrenden Zug angefahren wird 60 Meilen pro Stunde werden zu Trümmern mit hoher Geschwindigkeit. Die dynamische Hüllkurvengrenze ist kein Vorschlag; Es ist die physische Grenze, an der ein Zug verkehrt. Jegliche Ausrüstung, die vor oder während einer Schicht im Umschlag gefunden wird, muss sofort entfernt werden.

1.2  Explosionseffekt – Luftverdrängung und Trümmer von vorbeifahrenden Zügen

Ein Güterzug fährt vorbei 60 Meilen pro Stunde verdrängen ein erhebliches Luftvolumen. Die resultierende Druckwelle erzeugt augenblickliche seitliche Kräfte auf Objekte in der Nähe der Strecke – äquivalent zu einer anhaltenden Windeinwirkung von ca 35 Meilen pro Stunde. Folglich, tragbare Schilderständer mit Standardgewicht und leichte Leitkegel im Inneren 20 Wenn ein Zug mit hoher Geschwindigkeit vorbeifährt, werden etwa 50 cm der Gleismittellinie verschoben.

Zwei Gerätesteuerungen kümmern sich um den Explosionseffekt. Erste, Alle Zeichen stehen im Inneren 20 Fuß der Gleismittellinie erfordern typischerweise zusätzlichen Schotter 30 lbs oder mehr – über dem Standardgewicht, das im normalen Straßenbetrieb verwendet wird. Zweite, Verkehrskegel, die in der Nähe der dynamischen Hüllkurvengrenze verwendet werden, müssen entweder eine schwere Basis haben (10 Pfund mindestens) oder flexibel und zusammenklappbar, sodass sie nach einem Umstoß wieder aufrichten, anstatt als Trümmer in der Nähe der Strecke zu bleiben.

Objekte, die nicht ausreichend stabilisiert werden können, müssen vor der Zugdurchfahrt aus dem Explosionsradius bewegt werden. Während des 30-Sekunden-Freigabeverfahrens, das in Teil beschrieben wird 5, Die Sicherung loser Ausrüstung ist Teil des Protokolls – kein nachträglicher Einfall.

1.3  Elektromagnetische Störungen in der Nähe aktiver Bahnkorridore

Zwei Formen elektromagnetischer Störungen beeinträchtigen den TTC-Betrieb in der Nähe aktiver Bahnkorridore. Beide erfordern eine Überprüfung vor der Schicht und eine Notfallplanung.

Konflikte im Hochfrequenzbereich. Der Versand und Betrieb der Eisenbahn nutzt typischerweise Frequenzen im 160–161-MHz-Band. Baufunkgeräte, die auf oder in der Nähe dieser Frequenzen betrieben werden, können die Eisenbahnkommunikation stören. Infolge, Der Bahnbetreiber muss vor Schichtbeginn den genehmigten Frequenzbereich für die Nutzung des Baufunks bestätigen. Wenn es einen Konflikt gibt, Der Betreiber kann von der Besatzung verlangen, einen anderen Kanal oder eine Festnetz-Ersatzleitung zu verwenden.

Oberleitungssysteme. Elektrifizierte LRT- und Straßenbahnlinien führen 750 V Gleichstrom oder 1500 V Gleichstrom auf Oberleitungsdrähten, typischerweise 18–21 Fuß über der Schienenoberfläche. Von diesen Drähten breiten sich starke elektromagnetische Felder nach außen aus, Auswirkungen auf elektronische Vermessungsinstrumente und einige Funkgeräte. Außerdem, jegliche Ausrüstung – einschließlich teleskopierbarer Schilderständer, erhöhte Arbeitsplattformen, oder verlängerte Werkzeuge – müssen den vom Bediener angegebenen Mindestsicherheitsabstand zu OCS-Drähten einhalten. Bestätigen Sie diese Abstandsanforderung, bevor Sie hochgehobene Geräte auf die Baustelle bringen.

Teil 2: Fünf Anforderungen vor der Schicht, bevor ein Eisenbahnwarnschild angebracht wird

Jeder Vorfall in einem an die Schiene angrenzenden Arbeitsbereich, der zum Verlust von Ausrüstung oder zu Verletzungen der Belegschaft führt, geht auf einen Schritt zurück, der vor Beginn der Schicht übersprungen wurde. Keine der fünf unten aufgeführten Anforderungen kann durch Feldimprovisation ersetzt werden, nachdem die Arbeitszone eingerichtet wurde.

2.1  Melde- und Kennzeichnungsbehörde für Eisenbahnbetreiber

Diese Anforderung hat in normalen Autobahnarbeitsgebieten keine Entsprechung. Bevor Geräte in der Nähe von aktiven Gleisen platziert werden – einschließlich des ersten Eisenbahnwarnschilds – muss der Auftragnehmer den Eisenbahnbetreiber benachrichtigen und eine schriftliche Markierungserlaubnis einholen. Die meisten Güterbahnen der Klasse I erfordern ein Minimum 72 Stunden im Voraus bekannt geben; Einige benötigen für bestimmte Streckenabschnitte eine Woche oder mehr. LRT- und Straßenbahnbetreiber variieren, Aber 48 Stunden sind ein übliches Minimum.

Die Flaggenbehörde ist die schriftliche Genehmigung des Eisenbahnbetreibers für die Fortsetzung der Arbeiten. Es begleitet normalerweise a Eisenbahn-Flaggenmann — ein Mitarbeiter oder bevollmächtigter Vertreter des Eisenbahnbetreibers, dessen einzige Aufgabe darin besteht, herannahende Züge zu überwachen und die Warnkette für das Personal einzuleiten. Der Railroad Flagman ist keine TTC-Supervisor-Rolle und kann nicht von einem Mitglied der Baumannschaft besetzt werden. Diese Unterscheidung ist wichtig, da der Flagman über direkte Kommunikation mit der Leitstelle und Zugriff auf Zugfahrplandaten verfügt, über die das Bauteam nicht verfügt.

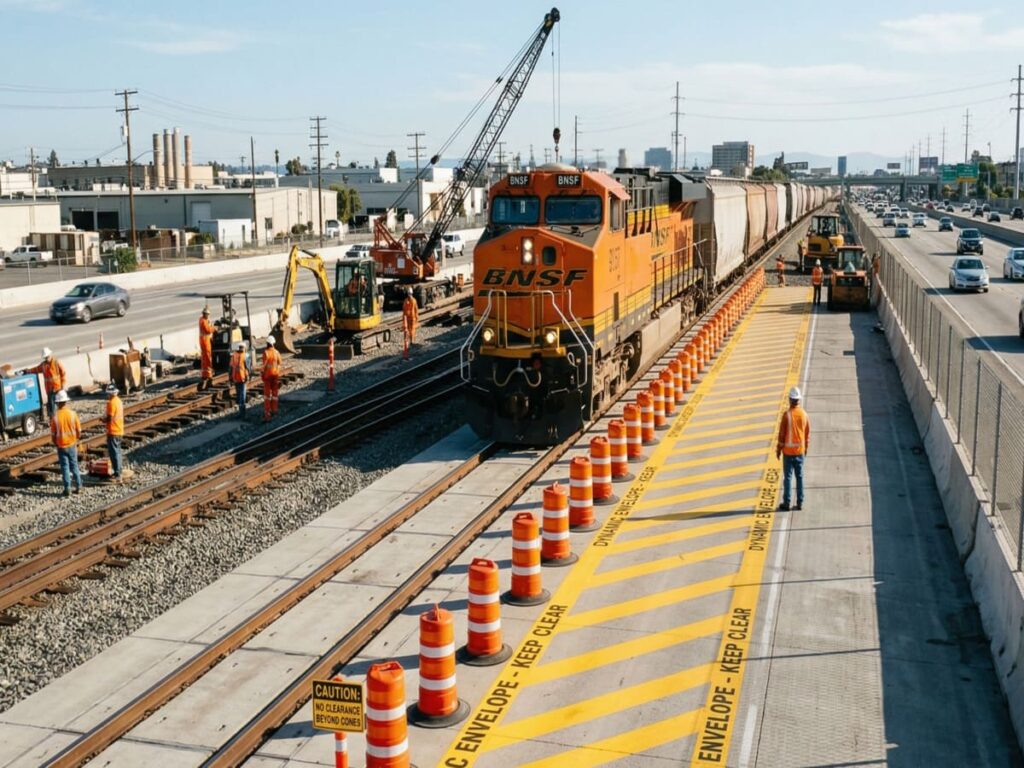

2.2  Dynamische Überprüfung und Markierung von Hüllkurvenfeldern

Dynamische Hüllenabmessungen aus den Konstruktionszeichnungen müssen vor Beginn der Einrichtung vor Ort überprüft werden. Die Gleisgeometrie am Boden unterscheidet sich häufig von den Vermessungsdaten, insbesondere bei älterer Infrastruktur oder nach Wartungsarbeiten. In der Praxis, Der TCS oder Railroad Flagman geht mit einem Maßband durch die Arbeitszone und markiert die dynamische Außengrenze der Hülle mit temporärer Bodensprühfarbe oder physischen Referenzpfählen.

Jedes Besatzungsmitglied muss die Grenze von seiner Arbeitsposition aus visuell erkennen können. Eine Linie auf einer Zeichnung, die niemand vor Ort finden kann, bietet keinen Schutz – das Gleiche gilt für eine Eisenbahnwarnzeichenfolge, die auf dem Papier existiert, aber nicht anhand der tatsächlichen Gleisgeometrie überprüft wurde. Der Feldmarkierungsschritt schließt diese Lücke, bevor der erste Arbeiter die Zone betritt.

2.3  Zugfahrplan- und Frequenzbewertung

Erhalten Sie vor der Schicht den Zugfahrplan oder die Bewegungsfrequenzdaten für das spezifische Gleissegment. Für den Güterverkehr, Diese Informationen stammen vom Fahrdienstleiter des Eisenbahnbetreibers über den Flagman. Für LRT- und Straßenbahnsysteme, Geplante Fortschritte sind in der Regel öffentlich verfügbar, Der tatsächliche Betrieb kann jedoch davon abweichen, Die Echtzeit-Kommunikationsverbindung des Flagman mit der Leitstelle bleibt während der Schicht die maßgebliche Quelle.

Der praktische Zweck besteht darin, den Mindestabstand zwischen Zugdurchfahrten zu bestimmen. Wenn Züge alle vorbeifahren 8 Minuten, Die Besatzung hat ungefähr 7 Minuten produktive Arbeitszeit pro Zyklus. Wenn ein Hochfrequenz-Stadtbahn-LRT an jedem vorbeifährt 4 Minuten, Das Produktivfenster befindet sich darunter 3.5 Minuten nach Abrechnung der Freigabe und des Wiedereintritts. Die Planung einer falschen Frequenz führt zu einem Missverhältnis zwischen dem Arbeitstempo der Mannschaft und dem verfügbaren Sicherheitsfenster.

2.4  Funkfrequenzfreigabe und Kommunikationssicherung

Bevor die Schicht beginnt, Bestätigen Sie die genehmigte Funkfrequenz beim Bahnbetreiber. Testen Sie alle Funkgeräte an den tatsächlichen Arbeitsplätzen – nicht im Bereitstellungsbereich. Beeinträchtigungen durch Gelände und Ausrüstung, die am LKW nicht vorhanden sind, treten häufig am Straßenrand auf 200 Meter entfernt in der Nähe der Strecke.

Richten Sie ein Backup-Kommunikationsprotokoll ein, bevor das primäre Funkgerät benötigt wird. Der Backup-Plan darf keine Funkverfügbarkeit voraussetzen – andernfalls handelt es sich nicht um ein Backup. Zu den Standardoptionen gehört ein Festnetztelefon an der nächstgelegenen Notrufzentrale an der Kreuzung, Vorab vereinbarte Handzeichenprotokolle zwischen dem Flagman und dem TCS, oder ein ausgewiesener Läufer. Führen Sie das Backup-Protokoll vor der ersten Zugdurchfahrt der Schicht der gesamten Besatzung vor.

2.5  Fluchtweg und Sammelpunktbezeichnung

Für jede Arbeitsposition in der Zone, Legen Sie einen bestimmten Fluchtweg und einen Sammelpunkt fest. Der Fluchtweg muss senkrecht zum Gleis verlaufen – seitlich vom Schienenkorridor weg – und nicht parallel dazu. Wenn Sie bei der Annäherung eines Zuges parallel zu einem Gleis fahren, vergrößert sich der Abstand zur Gefahr nicht schnell genug.

Der Sammelpunkt muss mindestens außerhalb der dynamischen Hüllkurve liegen 50 auf Füßen stehen und von jedem Arbeitsplatz aus erreichbar sein 30 Sekunden im flotten Schritttempo. Bei Schichtbeginn, Das TCS führt jedes Besatzungsmitglied zum vorgesehenen Fluchtweg und bestätigt, dass dieser frei ist. Dies dauert 3–5 Minuten und kann nicht übersprungen werden.

Teil 3: Reihenfolge der Eisenbahnwarnzeichen und Spezifikationen für die Ausrüstung

3.1  Die Reihenfolge der Vorwarnzeichen

Die Schilderfolge für eine an eine Schiene angrenzende Arbeitszone baut auf dem Standard-MUTCD-Teil auf 6 Baubeschilderungssequenz durch Hinzufügen einer obligatorischen eisenbahnspezifischen Ebene. Die Schlüsselregel: Die W10-1 Eisenbahnwarnschild muss das erste Zeichen sein, dem Verkehrsteilnehmer bei jeder Anfahrt begegnen. Es steht in jeder Konfiguration vor dem Schild „W20-1 Road Work Ahead“.. Dies ist die am häufigsten verletzte Sequenzierungsregel in TTC-Setups mit angrenzenden Schienen – und sie ist gemäß MUTCD-Teil nicht verhandelbar 8.

Die Logik ist einfach: Ein Fahrer, der die Schilder nacheinander liest, muss die Gefahr auf der Eisenbahn verstehen, bevor er die Konfiguration des Arbeitsbereichs versteht. Durch Umkehren der Reihenfolge – Platzieren von W20-1 vor W10-1 – entsteht ein mentales Modell einer Standard-Straßenarbeitszone. In diesem Fall, Das Eisenbahnschild ist eher ein nachträglicher Einfall und nicht der primäre Gefahrenindikator. Speziell, Ein Fahrer, der für eine Arbeitszone langsamer fährt, aber die Eisenbahnwarnung noch nicht verarbeitet hat, nimmt möglicherweise im falschen Moment wieder Fahrt auf.

Zeichen	MUTCD-Code	Distanz	Min. Größe	Notizen
Vorwarnung der Eisenbahn	W10-1	Melden Sie sich bei jeder Anfahrt zuerst an	36″ kreisförmig	Vorgeschriebenes erstes Schild – geht allen anderen Arbeitsbereichsschildern voraus
Straßenarbeit voraus	S20-1	Pro Geschwindigkeit / TCP	36″ x36″	Standardarbeitszonenschild – platziert nach W10-1
Schließungsschild (Flaggen / Straße Gesperrt / Spur geschlossen)	W20-7 / R11-2 / usw.	Pro TCP	36″ x36″	Pro Vorgangstyp
Kreuzbuck (wenn das vorhandene Schild durch Arbeiten behindert wird)	R15-1	Am Kreuzungspunkt	48″ x 9″ per arm	Stellen Sie einen vorübergehenden Ersatz bereit, wenn das permanente Schild blockiert ist

W10-1 ist immer das erste Zeichen beim Anflug – keine Ausnahmen: Eisenbahnwarnschilder gehören zum MUTCD-Teil 8, was gleichzeitig mit Teil gilt 6 in schienennahen Arbeitsbereichen. Das kreisförmige gelbe Vorwarnschild W10-1 muss vor jedem Teil angebracht werden 6 Bauwarnung. Ein Setup, bei dem W20-1 an erster Stelle steht, ist nicht konform, unabhängig davon, wie gut der Rest des Layouts ausgeführt wird.

OPTRAFFIC – Eisenbahnwarnschilder: W10-1 Eisenbahnwarnschild (36″ kreisförmig), S20-1, R15-1 Crossbock – Diamond Grade reflektierendes Aluminium – Durchsuchen Sie Eisenbahnwarnschilder →

3.2  Reflektierende Folie – Warum hochintensive Prismen das Minimum sind

Bei Eisenbahnwarnschildern, die in an Gleise angrenzenden Arbeitsbereichen eingesetzt werden, werden Anforderungen an die Retroreflexion gestellt, die über normale Anwendungen auf Autobahnen hinausgehen. Die Scheinwerfer von Güterzuglokomotiven nähern sich im Vergleich zu den Scheinwerfern von Straßenfahrzeugen in unterschiedlichen Winkeln und Höhen an, Schaffung retroreflektierender toter Winkel in Engineer Grade (Typ I) Folien, die unter normalen Straßenbedingungen nicht sichtbar sind. Infolge, MUTCD Teil 8 und die meisten Spezifikationen der Eisenbahnbetreiber verlangen ein Minimum von Prismatische Folie mit hoher Intensität (Typ III) für alle temporären Schilder in schienenangrenzenden Zonen. Diamantqualität (Typ IX oder XI) wird bevorzugt und zunehmend von den staatlichen Verkehrsbehörden für Schienenkorridorarbeiten spezifiziert.

Schilder auf beiden Seiten einer parallel zur Strecke verlaufenden Straße – nicht nur Schilder auf der Zufahrtsseite – müssen diesen höheren Reflexionsstandard erfüllen. Zusätzlich, In Bahnkorridoren nimmt die Retroreflexion aufgrund von Vibrationen durch vorbeifahrende Züge schneller ab. Folglich, Die Häufigkeit der Schilderkontrollen sollte höher sein als in normalen Autobahnarbeitsgebieten.

3.3  Spezifikationen für Verkehrskegel

Standardmäßige, leichte 18-Zoll-Kegel und Standard-28-Zoll-Kegel ohne schwere Basis sind für Positionen innerhalb des Explosionseffektradius aktiver Ketten ungeeignet. Die Gewichtsanforderungen variieren je nach Nähe zur Gleismittellinie:

• Darüber hinaus 20 ft von der Gleismittellinie entfernt: 28″ Zapfen mit 10 lb-Sockel erfüllen die Mindestanforderungen für Taper- und Pufferzonenanwendungen
• Innerhalb 20 Fuß der Gleismittellinie (äußere dynamische Hüllkurve): 36″ schwere Basiskegel mit minimalem 10 lb-Basen, oder flexible, zusammenklappbare Kegel, die so konstruiert sind, dass sie nach der Explosionsverdrängung wieder aufrichten
• Innerhalb der dynamischen Hülle: Keine Kegel oder TTC-Geräte jeglicher Art – ausnahmslos

Flexibel, Zusammenklappbare Kegel haben einen besonderen Vorteil in explosionsgefährdeten Positionen: Sie absorbieren Stöße und kehren in ihre Position zurück, anstatt zu kippen und zu rollen. Folglich, Ein Kegel, der umkippt und zurückgesetzt wird, ist einem Kegel vorzuziehen, der umkippt und in Richtung der Schiene rollt. Bewerten Sie beide Optionen basierend auf der spezifischen Geometrie des Arbeitsbereichs.

OPTRAFFIC – Leitkegel: schwere Basis 28 Zoll-Verkehrskegel Und 36 Zoll-Verkehrskegel für die Exposition im Arbeitsbereich neben der Schiene – Durchsuchen Sie Verkehrskegel →

3.4  Tragbare Schilderständer – Schotteranforderungen in der Nähe aktiver Gleise

Standard-Ballastgewichte für tragbare Schilderständer sind für die typische Belastung von Straßenrändern und Gehwegen ausgelegt. In der Nähe aktiver Bahnkorridore, Der Explosionseffekt fügt bei jeder Zugfahrt eine dynamische Belastung hinzu, die einer anhaltenden Belastung entspricht 35 Meilen pro Stunde Wind. Infolge, Das Zeichen steht im Inneren 20 Fuß der Gleismittellinie erfordern wesentlich mehr Schotter als die Standardspezifikationen: 30 lbs Minimum innerhalb 20 Füße, Und 20 lbs Minimum zwischen 20 Und 50 Fuß von der Mittellinie entfernt.

Ein Schilderständer, der von einem vorbeifahrenden Zug umgestoßen wird und auf das Gleis fällt, stellt eine sekundäre Gefahr dar – er kann in die dynamische Hülle gelangen und dort bleiben, bis der nächste Zug eintrifft. Ständer, die kein zusätzliches Ballastgewicht aufnehmen können, sollten vor Beginn der Schicht durch ein Modell mit schwererem Sockel ersetzt werden.

OPTRAFFIC – Schilderrahmen: Tragbare Schilderständer für den Arbeitsbereich mit schweren Sockeloptionen für die Exposition von Schienenkorridoren mit hohem Schottergewicht – Schilderrahmen durchsuchen →

3.5  Vollständige Referenz für schienennahe Ausrüstung

In der folgenden Tabelle sind die Ausrüstungsspezifikationen für Standard-TTC-Aufbauten mit angrenzenden Schienen zusammengefasst. Verwenden Sie es als Checkliste vor der Schicht und als Referenz für Beschaffungsspezifikationen.

Artikel	Größe	Grad / Gewicht	Anforderung an die Schienenanbindung
Warnschild für die Eisenbahn (W10-1)	36″ kreisförmiges Aluminium	Diamantqualität (Typ XI)	Muss das erste Zeichen sein; Richten Sie das Fahrzeug nur auf die Verkehrsteilnehmer, nicht auf die Strecke
Straßenarbeit voraus (S20-1)	36″ x36″ Aluminium	HÜFTE (Typ III) Minimum	Nach W10-1 gilt die Standardreihenfolge
Kreuzbuck (R15-1)	48″ x 9″ per arm	Mindestens Ingenieurgrad	Ersetzen Sie ihn vorübergehend, wenn die Arbeit den dauerhaften Crossbock behindert
Leitkegel – Verjüngung und Pufferzone	28″ oder 36″	Schwere Basis >= 10 Pfund	Nur außerhalb der dynamischen Hüllkurve; zusätzliches Grundgewicht im Inneren 20 Fuß Gleis
Leitkegel – an der dynamischen Hüllkurvengrenze	36″ zusammenklappbar	Flexibel / zusammenklappbar	Verwenden Sie innerhalb des Explosionseffektradius einen zusammenklappbaren Typ; niemals in einen Umschlag legen
Tragbare Schilderständer	Schwerer Unterbau	>=30 Pfund Ballast im Inneren 20 ft	Der Explosionseffekt erfordert zusätzlichen Ballast, der über die Standardspezifikationen für Autobahnen hinausgeht
LED-Barrikadenbeleuchtung	Typ B blinkt	Nur Bernstein	Schauen Sie niemals in Richtung Gleis; Nur Bernstein; Bestätigen Sie die Blitzfrequenz mit dem Bediener

Teil 4: LED-Warnleuchten für schienennahe Arbeitsbereiche – drei Regeln, die die Standardpraxis außer Kraft setzen

LED-Barrikadenleuchten und Blinkleuchten, die in Arbeitsbereichen neben der Schiene verwendet werden, müssen drei Regeln entsprechen, die im normalen Autobahnbetrieb nicht gelten. Jede Regel befasst sich mit einem spezifischen Fehlermodus, der für die Bahnumgebung einzigartig ist.

4.1  Nur gelb – niemals rot oder grün in der Nähe aktiver Schienen

Es muss jedes vom Gleiskorridor aus sichtbare LED-Gerät verwendet werden Nur bernsteinfarbenes Licht. Rot und Grün sind ausdrücklich verboten, da beide Farben in Eisenbahnsignalsystemen eine explizite Befehlsbedeutung haben – Rot bedeutet Stopp, Grün bedeutet fortfahren. Ein rotes LED-Barrikadenlicht auf der falschen Seite eines Arbeitsbereichs kann von einem Lokführer als Stoppsignal missverstanden werden. Ähnlich, Eine grüne LED kann als Fortschrittsanzeige missverstanden werden. In jedem Fall, Der Zugbetreiber reagiert auf ein falsches Signal, Dadurch entsteht ein Kollisionsrisiko, das unabhängig von der TTC-Einrichtung selbst ist.

In der Praxis, Überprüfen Sie jedes LED-Gerät im Bestand vor dem Einsatz. Ersetzen Sie alle roten oder grünen Einheiten durch gelbe, bevor die Schicht beginnt. Diese Inspektion dauert weniger als fünf Minuten und kann nicht übersprungen werden.

4.2  Blitzfrequenz – Vermeiden Sie Eisenbahnsignalfrequenzen

Mehrere nordamerikanische Eisenbahnsignalsysteme kodieren Informationen in der Blinkfrequenz von Signallichtern. Eine übliche Geschwindigkeitsbeschränkungsanzeige verwendet ungefähr 1 Hz (ein Blitz pro Sekunde). Die standardmäßige MUTCD-Typ-B-Blitzfrequenz für LED-Arbeitsplatzleuchten beträgt 55–75 Blitze pro Minute – ebenfalls ungefähr 1 Hz – was in einigen Eisenbahnkorridoren direkt im Widerspruch zu dieser Anforderung steht.

Folglich, Bestätigen Sie den akzeptablen Blinkfrequenzbereich vor der Schicht mit dem Eisenbahnbetreiber. Wenn die standardmäßige Blitzrate vom Typ B verboten ist, Wählen Sie ein Gerät mit einem einstellbaren oder schnelleren Blitzmuster (2–4 Hz) das nicht in den Signalkodierungsbereich der Eisenbahn fällt. Dokumentieren Sie die bestätigte Blitzfrequenz im Schichtprotokoll.

4.3  Montageausrichtung – Richten Sie das LED-Licht nicht auf die Schiene

Montieren Sie alle LED-Geräte so, dass ihre Hauptfläche in Richtung des herannahenden Straßenverkehrs zeigt. Eine LED vom Typ B, die auf einer dem Gleis zugewandten Barrikade montiert ist, erzeugt Blendeffekte, die die Sicht des Lokführers auf das tatsächliche Gleis vor ihm beeinträchtigen, selbst in Entfernungen von mehreren hundert Fuß in der Nacht. Wo sonst die Geometrie des Aufbaus das Licht auf den Schienenkorridor richten würde, Verwenden Sie eine gerichtete Abschirmung oder abgewinkelte Montagehalterungen, um den Strahl umzulenken.

OPTRAFFIC – LED-Warnleuchten: Typ B LED-Barrikadenbeleuchtung in Gelb – MUTCD-konform für schienennahe TTC – Durchsuchen Sie LED-Warnleuchten →

Teil 5: SOP zum Schutz der Besatzung – Train Passage Protocol

Die Gefahrenkontrolle in Teilen 3 Und 4 Schützen Sie die Arbeiter vor der Geräte- und Beschilderungsseite der Einrichtung. In diesem Abschnitt werden die Verfahrenskontrollen behandelt, die erforderlich sind, wenn sich ein Zug tatsächlich nähert und vorbeifährt. Beide Schichten sind notwendig; keines ersetzt das andere.

5.1  Die Warnkette für die Zuganfahrt

Die Warnkette hat einen festen Ablauf, der vor der ersten Zugdurchfahrt der Schicht festgelegt und getestet werden muss. Informalität in dieser Kette ist eine direkte Ursache für Verletzungen des Personals in schienennahen Arbeitsbereichen.

• Schritt 1: Railroad Flagman erhält von der Disposition eine Benachrichtigung über die Annäherung eines Zuges – dies ist das auslösende Ereignis.
• Schritt 2: Flagman übermittelt umgehend eine standardisierte vollständige Warnung an das TCS: “Zug nähert sich von [Richtung], schätzen [Zeit], Alles Personal frei.” Kurze Sätze wie “Zug kommt” sind nicht akzeptabel, weil sie Unklarheiten über die Richtung schaffen, Timing, und erforderliche Maßnahmen.
• Schritt 3: TCS wiederholt die Warnung auf dem Mannschaftskanal und leitet den Räumungscountdown ein.
• Schritt 4: Alle Besatzungsmitglieder stellen die Arbeit ein, lose Ausrüstung sichern oder bewegen, und begeben sich über den vorgesehenen Fluchtweg zu ihrem vorgesehenen Sammelpunkt.
• Schritt 5: TCS confirms visual clearance of the zone and reports to the Flagman: “Zone is clear, all personnel at muster.” This step occurs before the train is in the work area — not while it is passing.
• Schritt 6: After the train has passed and the Flagman confirms the track is clear, the TCS authorizes crew return to work.

5.2  The 30-Second Clearance Requirement

FRA worker safety guidelines and most railroad operator rules specify that all workers must be clear of the danger zone within 30 seconds of the first warning. If the current work layout cannot be cleared in 30 Sekunden, the layout must be changed before work begins — not after a close call.

The 30-second clock starts at the moment the Flagman transmits the warning. Radio transmission delays, crew members wearing hearing protection, und Arbeiter, die laute Geräte bedienen, reduzieren die effektiv verfügbare Zeit. Diese Faktoren müssen bei der Räumungsübung berücksichtigt werden, nicht weggenommen.

Freiraumbohrer erforderlich: Führen Sie zu Schichtbeginn vor der ersten Zugdurchfahrt eine zeitgesteuerte Räumungsübung durch. Der TCS kündigt die Übung an, startet eine Stoppuhr, und überprüft, ob alle Besatzungsmitglieder den Sammelpunkt innerhalb erreichen 30 Sekunden. Wenn sie es nicht können, Passen Sie das Arbeitslayout an – reduzieren Sie den Platzbedarf, Besatzung neu positionieren, oder die Arbeitsmethode ändern – bis die 30-Sekunden-Anforderung erfüllt ist. Dokumentieren Sie das Übungsergebnis und die Layoutanpassung im Schichtbuch.

5.3  Protokoll über lose Ausrüstung während der Zugdurchfahrt

Jeder Gegenstand innerhalb des Explosionswirkungsradius, der nicht gesichert oder entfernt wird, bevor der Zug vorbeifährt, ist ein potenzielles Projektil. Folglich, Benennen Sie ein Besatzungsmitglied pro Schicht als Geräteführer für Räumungsereignisse. Ihre einzige Aufgabe bei einer Räumung besteht darin, lose Gegenstände – am Boden liegengebliebene Werkzeuge – schnell einzusammeln und zu sichern, kleines Schild steht, Wasserkrüge, Materialsäcke – während der Rest der Crew zum Sammelpunkt geht. Diese Rolle muss vor Schichtbeginn explizit zugewiesen und geprobt werden.

Teil 6: LRT- und Straßenbahn-angrenzender Betrieb – Hauptunterschiede zum Güterverkehr auf der Schiene

Für an Stadtbahnen und Straßenbahnen angrenzende Arbeitsbereiche gelten dieselben grundsätzlichen Gefahrenkategorien wie für den Schienengüterverkehr. Jedoch, Mehrere Merkmale von LRT- und Straßenbahnsystemen führen zu unterschiedlichen Risikoprofilen, die sich auf spezifische Weise auf die TTC-Planung auswirken.

6.1  Stiller Ansatz – die bestimmende LRT-Gefahr

Güterzüge erzeugen erheblichen Lärm und Vibrationen, die den Zugbesatzungen in der Regel bereits vor der Funkbenachrichtigung eine wahrnehmbare Annäherungswarnung geben. LRT-Fahrzeuge verursachen mit 24 bis 40 km/h in städtischen Korridoren deutlich weniger Lärm, und viele Systeme sind speziell auf einen leisen Betrieb ausgelegt. Folglich, Das Hören einer LRT-Annäherung ist kein zuverlässiger Warnmechanismus – die Flagman-Kommunikationskette in Teil 5 ist das einzig akzeptable primäre Warnsystem in LRT-Korridoren.

Außerdem, Bei vielen städtischen LRT-Systemen ist es nicht erforderlich, dass die Bediener die Hupe betätigen, außer in Notsituationen, Entfernen eines akustischen Signals, auf das sich die Zugbegleiter, die in der Nähe von Güterbahnen arbeiten, verlassen können. Jedes Besatzungsmitglied muss verstehen, dass der LRT-Anflug grundsätzlich geräuschlos ist, und dass die Funkübertragung des Flagman die erste und einzige Warnung ist, die sie erhalten werden.

6.2  Hohe Frequenz – kürzere produktive Zeitfenster

Städtische LRT-Systeme verkehren während der Hauptverkehrszeiten üblicherweise im Takt von 4 bis 8 Minuten, und einige Hochfrequenzkorridore verkehren im 2–3-Minuten-Takt. Mit einem Vorsprung von 4 Minuten, Eine Besatzung hat ca 3 Minuten und 30 Sekunden produktive Arbeitszeit pro Zyklus – nach Berücksichtigung der 30-sekündigen Freigabe und einer entsprechenden Wiedereintrittszeit. Mit einem Vorsprung von 2 Minuten, Das produktive Fenster schrumpft auf unter 90 Sekunden.

TTC-Vorgesetzte, die an LRT angrenzende Vorgänge planen, müssen daher bei der Schätzung der Arbeitsdauer die produktive Arbeitszeit pro Zyklus berücksichtigen. Eine Aufgabe, die Folgendes erfordert 45 Minuten ununterbrochener Arbeitszeit können in einem Hochfrequenz-LRT-Korridor 3–4 Stunden Genehmigungszeit erfordern. Die Unterschätzung dieses Multiplikators ist eine häufige Ursache für Verstöße gegen Genehmigungsfenster in städtischen Bahnarbeitsgebieten.

6.3  Oberleitungssystem – Erhöhte Ausrüstungseinschränkungen

Elektrifizierte LRT- und Straßenbahnlinien führen 750 V Gleichstrom oder 1500 V Gleichstrom über Oberleitungsdrähte, die normalerweise 18–21 Fuß über der Schienenoberfläche angebracht sind. Jegliche erhöhte Ausrüstung – einschließlich teleskopierbarer Schilderständer, Hubarbeitsbühnen, Kräne, oder erweiterte Messwerkzeuge – müssen den vom Bediener angegebenen Mindestsicherheitsabstand zu OCS-Drähten einhalten. Die spezifischen Abstandsanforderungen variieren je nach Spannung und Betreiber, ist aber typisch 10 Füße für 750V-Systeme und 12 Füße für 1500V-Systeme.

Bestätigen Sie die genauen Abstandsanforderungen, bevor Sie erhöhte Geräte zum Einsatzort bringen. Zusätzlich, Hochspannungs-OCS erzeugt elektromagnetische Felder, die sich auf elektronische Vermessungsinstrumente und einige Funkgeräte im Umkreis von 15 bis 20 Fuß um das Kabel auswirken. Überprüfen Sie vor der Schicht die Gerätekompatibilität mit dem Bediener. Bei Schilderständern, die in der Nähe von OCS verwendet werden, muss die maximale Höhe anhand der Abstandsanforderungen bestätigt werden; Ein ausziehbarer Standardständer mit einer Reichweite von 9 bis 10 Fuß kann an die Grenzwerte stoßen, wenn das OCS-Draht aufgrund des Geländes oder des Drahtdurchhangs niedriger als die Standardhöhe ist.

Teil 7: Sechs häufige Fehler in der schienennahen Arbeitszone TTC

Die folgende Tabelle fasst die sechs häufigsten Compliance- und Sicherheitsmängel in schienennahen Arbeitsbereichen zusammen, Es deckt sowohl Fehler bei der Sequenzierung von Eisenbahnwarnschildern als auch Ausfälle bei der Ausrüstungsbereitstellung ab. Beides lässt sich mit den Vorschichtverfahren und Ausrüstungsspezifikationen in Parts verhindern 2 durch 4.

Versagen	Folge	Fix
Die Arbeiten beginnen ohne schriftliche Genehmigung des Eisenbahnbetreibers	Sofortiger Arbeitsstopp; Mögliche Durchsetzungsmaßnahmen der FRA	Holen Sie eine schriftliche Markierungserlaubnis ein, bevor Sie Ausrüstung in der Nähe aktiver Gleise mobilisieren
TTC-Ausrüstung innerhalb der dynamischen Hülle platziert	Ausrüstung vom Zug erfasst; Gefährdung der Besatzung durch Trümmer mit hoher Geschwindigkeit	Markieren Sie vor der Einrichtung die dynamische Hüllkurvengrenze im Feld; Stellen Sie sicher, dass sich alle Geräte außerhalb befinden
Rote oder grüne LED-Leuchten werden in Richtung der Schiene verwendet	Visuelle Verwechslung mit Eisenbahnsignalfarben; Der Zugbetreiber könnte die Beleuchtung der Arbeitsbereiche fälschlicherweise als Schienensignale interpretieren	Überprüfen Sie alle LED-Geräte vor dem Einsatz; Ersetzen Sie alle roten oder grünen Einheiten durch gelbe
W10-1 wird in der Vorzeichenfolge nach W20-1 platziert	Fahrer erhalten vor der Eisenbahnwarnung eine Warnung zum Arbeitsbereich; falsches mentales Hazard-Modell	W10-1 ist bei jeder Zufahrt immer das erste Schild – es geht jedem anderen Arbeitsbereichsschild voraus
Leichte Kegel, die an der dynamischen Hüllkurvengrenze verwendet werden	Der Explosionseffekt durch vorbeifahrende Züge verschiebt Kegel in Richtung Gleis	Verwenden Sie eine schwere Unterlage (>= 10 Pfund) Kegel außerhalb der Hülle, oder flexible zusammenklappbare Kegel, bei denen ein Explosionseffekt vorhanden ist
30-Zweites Freigabeverfahren wurde vor Schichtbeginn nicht getestet	Die Besatzung kann die Zone nicht rechtzeitig räumen, wenn sich ein Zug nähert; Arbeiter bleiben im Gefahrenbereich	Führen Sie zu Schichtbeginn eine zeitgesteuerte Räumungsübung durch; Passen Sie das Arbeitslayout an, bis alle Besatzungsmitglieder den Sammelpunkt erreicht haben 30 Sekunden

Zusammenfassung: Eisenbahnwarnschilder sind die sichtbare Schicht – Gefahrenkontrolle ist die unsichtbare Schicht

Warnschilder der Eisenbahn, zusammen mit den umfassenderen Warnschildern für Arbeitsbereiche, die Verkehrsteilnehmer durch den betroffenen Korridor leiten, Richten Sie die Vorwarnsequenz ein, die den Fahrern mitteilt, dass ein an die Schiene angrenzender Arbeitsbereich vorhanden ist. Jedoch, Die Schilder allein schützen die Besatzung nicht. Die dynamische Hüllkurvengrenze, die Blast-Effekt-Abstände, die Regel, dass nur gelbe LEDs verwendet werden dürfen, das 30-Sekunden-Freigabeverfahren, und die Flagman-Kommunikationskette befassen sich jeweils mit einer bestimmten Gefahr, die durch Beschilderungen nicht gemindert werden kann. Folglich, Alle Schichten sind erforderlich, und keiner kann einen anderen ersetzen.

In der Praxis, Die drei häufigsten schwerwiegenden Fehler bei schienennahen TTC sind Geräte, die innerhalb der dynamischen Hülle platziert sind, Freigabeverfahren, die vor der Schicht nicht festgelegt oder getestet wurden, und farbige LED-Leuchten mit Blick auf die Strecke. Folglich, die Checkliste vor der Schicht in Teil 2 und die Geräteinspektion im Teil 3 Hier wird die Sicherheit im schienennahen Arbeitsbereich entweder aufgebaut oder fehlt – nicht bei der Reaktion vor Ort, wenn sich bereits ein Zug nähert.

Der Railroad Flagman ist keine TTC-Rolle – er ist der Vertreter des Bahnbetreibers und das einzige zuverlässige Frühwarnsystem der Besatzung. Außerdem, Das Einrichten und Testen der Flagman-Kommunikationskette ist untrennbar mit der richtigen Gestaltung der Eisenbahnwarnschilder verbunden: Beide Schritte sind vor der ersten Zugdurchfahrt erforderlich, und keiner ersetzt den anderen.

OPTRAFFIC – Komplette Ausrüstung für schienennahe Arbeitszonen

• Warnschilder der Eisenbahn (W10-1, S20-1, R15-1) mit Diamond Grade-Reflexfolie – Sicherheitsbeschilderung →
• Verkehrskegel mit schwerer Basis (28″ und 36″) für schienennahe Explosionsexposition – Leitkegel →
• Bernsteinfarbene LED-Barrikadenbeleuchtung (Typ B) für schienennahe TTC – LED-Warnleuchten →
• Schwere tragbare Schilderständer für die Exposition von Hochschotter-Schienenkorridoren – Schilderrahmen →
