교통 표지 브래킷 재료: 엔지니어링, 내구성, 및 규정 준수 가이드

2026-07-29

녹슨 클램프로 규제 표지판을 회전시킬 수 있습니다. 40 정렬이 어긋난 정도, 갑자기 정지 상태가 접근하는 차량에게 보이지 않습니다.. 직원이 잘못 설치한 것이 아닙니다.. 패널은 괜찮네요. 장착 하드웨어에 오류가 발생했습니다. 이제 해당 오류가 대행사 이름과 함께 청구 파일에 기록됩니다.. 부품 교체로 인해 금전적인 부담이 끝나는 경우가 거의 없습니다.: 비상 대응, 차선 폐쇄, 불법행위책임준비금, 예방 가능한 사고의 정치적 비용은 모두 동일한 예산 주기에 속합니다..

올바른 선택 교통 표지 브래킷 재료 사양 단계에서는 전체 체인에서 가장 저렴한 제어 지점이 됩니다.. 이 가이드는 재료 엔지니어가 실제로 필요로 하는 방식으로 브래킷 재료 선택을 구성합니다.: 로드 경로별, 부식성 등급, 관리 표준, 총 소유 비용.

브래킷 재료 선택이 구조적 책임 결정인 이유, 조달 품목이 아님

실패 사슬: 어떻게 $12 브래킷으로 인해 6자리 불법 행위 주장이 제기됨

장착 실패는 예측 가능한 순서를 따릅니다.: 패스너 부식, 클램프 인터페이스에서의 단면 손실, 바람에 의한 진동으로 인한 피로 균열 발생, 그런 다음 패널 회전 또는 분리. 브래킷은 어셈블리에서 가장 작은 값의 항목이기 때문에, 내구성 있는 사양에서 가장 흔히 가치 엔지니어링되는 항목이기도 합니다. 이것이 바로 초기 결함이 되는 이유입니다..

자산 관리자 대. 재료 엔지니어: 두 가지 사양 우선순위 조정

자산 관리자는 재고 표준화를 위해 최적화합니다., 승무원 생산성, 예측 가능한 자본주기. 재료 엔지니어는 피로 용량을 최적화합니다., 갈바닉 호환성, 검증된 부식 성능. 이러한 우선순위는 양측이 평가할 때만 수렴됩니다. 교통 표지 브래킷 재료 단가보다는 서비스 수명에 중점을 둡니다..

이 가이드의 범위: 중요한 결정 프레임워크 개요

아래 표는 일반적인 서비스 환경 측면에서 세 가지 주요 소재 계열을 비교합니다., 재료 표준 관리, 및 상대적인 수명주기 위치.

재료군	일반적인 서비스 환경	기본 관리 표준	상대적 수명주기 위치
알루미늄 합금 (6000-시리즈)	연안, 제빙 복도, 접속 비용이 높은 사이트	ASTM B221 (돌출), B209 (시트)	더 높은 단가, 유지 보수가 적습니다
용융 아연도금 탄소강	내륙, 적당한 부식성, 높은 부하 수요	ASTM A36 / A123 / A153	낮은 단가, 코팅에 따라 다름
오스테나이트계 스테인리스강 (300-시리즈)	선박, 터널, 브릿지 부착, 엄격한 서비스	ASTM A240, F593/F594	최고 단가, 가장 긴 대량 수명
UV 안정화 폴리머/복합체	저부하 길 찾기, 유전체 절연	제조업체 선언, 제한된 DOT 수용	최저 비용, 가장 좁은 봉투

브래킷 어셈블리 정의: 경로 로드, 구성 요소 클래스, 및 서비스 조건

구성 요소 분류: 포스트 클램프, 교차 팔, 윈드빔, 밴딩, 및 패스너

브래킷 사양은 실제로 다중 재료 조립 사양입니다.. 클램프 본체, 볼트, 세탁기, 밴딩, 포스트는 각각 다른 합금일 수 있으며, 모든 이종 금속 인터페이스는 잠재적인 부식 셀입니다..

하중 케이스 관리: 풍압, 정하중, 진동 피로, 및 영향

표지판 지지대의 구조적 적절성은 고속도로 표지판의 구조적 지지에 대한 AASHTO LRFD 사양에 따라 결정됩니다., 등기구, 및 교통 신호 (LTS), MUTCD가 아닌. 비판적으로, 대부분의 현장 고장은 단일 정적 과부하 이벤트가 아닌 주기적인 바람으로 인한 진동 및 피로로 인해 발생합니다.. 궁극의 강도를 만족하는 브래킷이라도 여전히 실패할 수 있습니다. 15 피로 세부 범주가 평가되지 않은 경우 년.

환경봉사 수업: 제빙, 연안, 건조한, 산업적 분위기

ISO 9223 부식성 카테고리는 지정자에게 사이트를 분류하는 방어적인 방법을 제공합니다.. C5에서는 (매우 높다) 대기, 아연 손실률은 연간 약 4.2~8.4μm입니다., C3에서는 연간 0.7–2.1 µm에 비해 — 동일한 지정된 두께에서 코팅 소비량의 최대 6배 차이. 이 단일 변수는 다른 변수보다 재료군 선택을 더 많이 유도해야 합니다.. 동결-해동 순환의 보다 심층적인 처리를 위해, 자외선 부하, 해양 노출 행동, 우리의 분석을 참조하십시오 극한의 기상 조건에서 알루미늄 장착 하드웨어가 어떻게 견디는가.

세 가지 주요 교통 표지 브래킷 재료는 무엇입니까?

교통표지판 브라켓 재질 세 가지 엔지니어링 제품군으로 분류됩니다.: 알루미늄 합금, 자체 부동화 산화물 층을 통해 부식에 저항합니다.; 철강, 가장 높은 부하 용량을 제공하지만 희생 코팅 또는 높은 크롬 함량에 따라 달라집니다.; 및 엔지니어링 폴리머, 낮은 부하에만 서비스를 제공하는, 비구조적 응용. 현장의 부식성 등급에 따라 선택이 결정됩니다., 계산된 바람 및 피로 하중, 향후 유지 관리 액세스 비용.

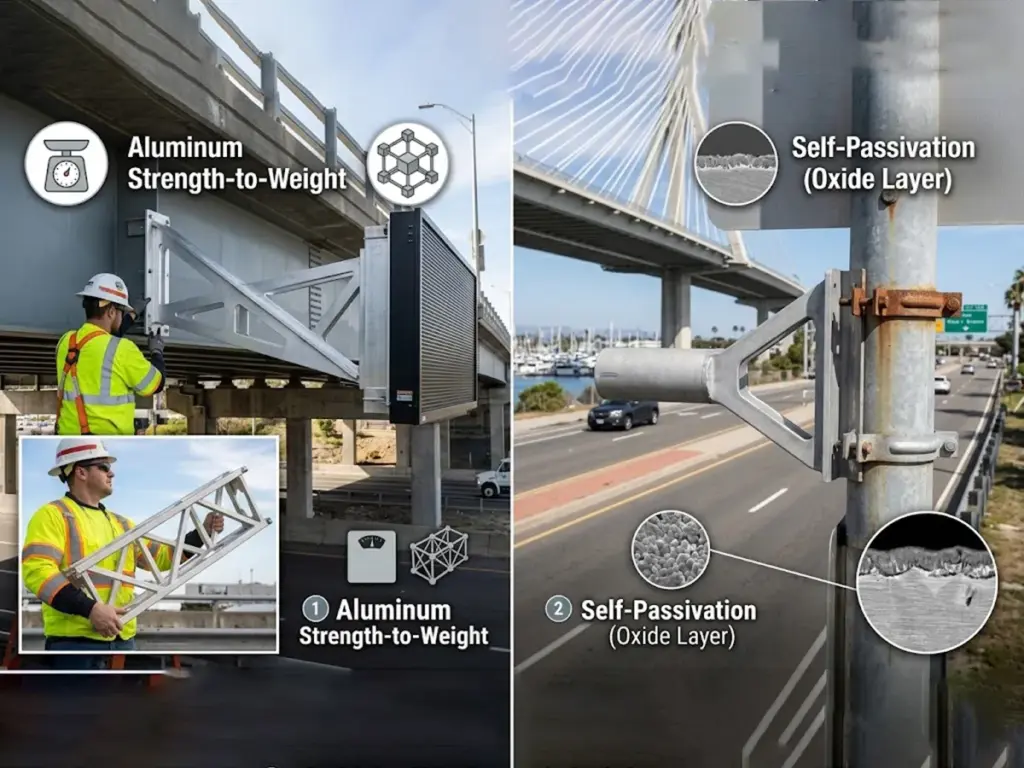

알루미늄 합금 브래킷: 중량 대비 경제성과 자기 패시베이션

OPTSIGNS | Traffic Sign Bracket Materials: The Engineering, Durability, and Compliance Guide

대략 2.70 탄소강 대비 g/cm3 7.85 g/cm³, 알루미늄은 대략 66% 동일한 볼륨에 대해 더 가벼워짐 — 이는 2인 설치 속도를 높이고 대량 주문 시 단위당 배송 비용을 낮추는 결과를 낳습니다.. 더 중요한 장점은 야금입니다.: 알루미늄은 자체 보호 산화막을 형성합니다., 따라서 내식성은 코팅의 생존 현장 처리에 좌우되지 않습니다.. 6000 시리즈 가공 합금은 대부분의 고속도로 브래킷 작업을 수행합니다.; 고강도 시리즈는 특수 로드 케이스에 나타납니다.. 템퍼 지정과 전체 비교 절충은 우리의 분석에서 다룹니다. 중에서 선택 6000 그리고 7000 도로 브래킷 작업용 시리즈 합금, 더 광범위한 운영 사례는 요약에 나와 있습니다. 경량 브래킷 시스템이 가장 강력한 수익을 제공하는 곳

탄소강 및 스테인레스강: 수확량, 단단함, 및 코팅 의존성

지배적인 구별은 간단하다. 탄소강의 내구성은 코팅 특성입니다.; 스테인레스 스틸의 내구성은 대량 재료 특성입니다.. ASTM A123은 최소 평균 코팅 두께를 다음과 같이 설정합니다. 3.9 밀 (100 µm) 구조적 형태의 경우 1/4 인치 이상 - 실제, 검사관이 자기 게이지로 확인할 수 있는 측정 가능한 허용 기준. 일단 아연이 소비되거나 파헤쳐지면, 탄소강에는 남은 방어력이 없습니다.. 오스테나이트계 300계 스테인리스는 코팅이 필요하지 않지만 단위당 훨씬 더 많은 비용이 듭니다.. 우리의 비교를 참조하십시오 염화물이 많은 서비스에서 아연 도금 대 스테인레스 장착 하드웨어 전체 구조 프로필은 다음과 같습니다. 강철 브래킷 강도 및 내구성 특성.

엔지니어링 폴리머 및 복합재: 합법적인 사용 사례 및 엄격한 제한

UV 안정화 폴리머 및 유리 강화 복합재는 유전체 절연에 적합합니다., 저용량 주차 및 길 찾기 표지판, 나일론 밴딩 액세서리. 지속적인 부하 상태에서 크리프(Creep)로 인해 규제 표지판에서 실격됩니다., 금속 포스트에 대한 열팽창 불일치, 그리고 차가운 서비스에 취성. 우리의 삼자 검토 알류미늄, 강철, 거리 표지판 프로그램을 위한 플라스틱 옵션 경계 조건을 다룬다.

부식공학: 갈바닉 커플링, 코팅, 현실적인 서비스 수명

갈바니 호환성: 가장 일반적인 사양 오류

고전적인 실패는 제빙 통로의 알루미늄 브래킷을 통해 고정되는 스테인리스 패스너입니다.. 알루미늄이 양극이 됨, 작은 음극/대형 양극 비율이 반전됩니다., 브래킷은 볼트 구멍 주위에서 자신을 희생합니다.. 세 가지 컨트롤로 해결: 가능한 경우 재료를 일치시키십시오., 슬리브 또는 와셔를 사용하여 유전적으로 절연, 음극과 양극의 면적비를 의도적으로 관리합니다..

보호 코팅 카테고리 및 각 카테고리가 실제로 구매하는 것

용융 아연 도금은 희생적인 음극 보호 기능을 제공하고 현장 마모를 허용합니다.. 아노다이징은 알루미늄 자체 산화물을 두껍게 하고 염화물 노출에 탁월하지만 위반될 경우 희생적인 조치를 제공하지 않습니다.. 파우더 코팅으로 장벽과 외관 제어 기능 추가. 이중 시스템은 아연과 페인트를 결합하고, 미국 아연 도금 협회 기준, 일반적으로 두 시스템의 단순한 합 이상으로 서비스 수명을 연장합니다.. 임계값 수준 세부정보는 가이드에 나와 있습니다. 용융 아연 도금 및 양극 산화 처리에 대한 부식 방지 표준.

방어 가능한 서비스 수명 기대치 설정

명시된 부식성 범주가 없는 사용 수명 주장은 사용할 수 없습니다.. 벤더들에게 내구성을 다음과 같이 표현하도록 요구합니다. “ISO에서 첫 번째 유지 관리까지 몇 년 9223 카테고리 C4,” 부적격번호가 아닌.

테스트 데이터 요청. 우리는 알루미늄 및 강철 기판에서 코팅에 이르기까지 엔드투엔드 공급망을 갖춘 완전히 통합된 교통 표지판 제조업체입니다., 맞춤 인쇄, 및 완성된 하드웨어 — 따라서 ASTM B117 염수 분무 요약 및 코팅 두께 기록은 자체 제어 프로세스에서 나옵니다., 제3자 거래자가 아닙니다.. 부식 테스트 문서 요청!

무엇을 하는가? “DOT 승인” 실제로 사인 브래킷 하드웨어의 의미?

“DOT 승인” 연방 인증이 아닙니다. 구조적 기호 하드웨어는 각 기관의 적격 제품 목록 또는 승인 제품 목록을 통해 주별로 승인됩니다., AASHTO LTS 및 관련 ASTM 사양 준수로 지원됩니다.. 방어 가능한 제출에는 인증된 공장 테스트 보고서가 필요합니다., 코팅 인증, 및 국내 콘텐츠 문서.

FHWA가 어떻게, MUTCD, 및 AASHTO LTS 관할권 분할

MUTCD — 11판, 12월 FHWA에서 출판 2023 — 서명 적용을 관리합니다., 놓기, 및 재귀반사성. 브래킷의 구조적 용량을 결정하지 않습니다.. 이는 AASHTO LTS 및 상태 구조 설계 매뉴얼에 해당합니다., MASH 기준에 따라 평가된 분리형 지지대의 충돌 내구성.
