作業区域の安全標識: 異常気象による故障ガイド

異常気象時の作業区域の安全標識: 雨が降る様子, 雪, 風による設備故障の原因とその対応方法

2026-03-22

OPTSIGNS | Work Zone Safety Signs in Extreme Weather: How Rain, Snow, and Wind Cause Equipment Failure — and How to Respond

作業ゾーンの安全標識 異常気象でも一度に失敗しないようにする. アイオワ州を通る州間高速道路 80 号線で作業していた道路作業員は、吹雪の最中に標準のオレンジ色の標識が近づいてくるドライバーには見えないことに気づきました。標識がなくなったからではありません, しかし、雪が積もった標識面とエンジニアグレードの再帰反射シートが機能的な視認性の閾値を下回っていたためです。. 兆候は物理的に存在していました. 彼らは単に機能していなかった.

異常気象により作業区域の安全標識が段階的に劣化する. 乗組員が気付かないうちに再帰反射率が低下する. 雪に覆われた看板の表面はトラックの運転台からの看板のように見えます. 吹き飛ばされたコーン 12 位置が数インチずれると、ドライバーが開いた車線と解釈するテーパーにギャップが生じます. さらに, 事件が起こるまでに, 小さな劣化の蓄積は何時間にもわたって蓄積されており、個々の故障は予防可能でした.

このガイドでは、米国全土の作業ゾーンの機器故障の大部分の原因となる 3 つの気象カテゴリについて説明します。, それぞれの具体的な障害メカニズム, および状況が悪化した場合でもTTCセットアップを機能し続けるフィールドプロトコル.

このガイドの内容: 大雨と霧・大雪, 凍てつく雨, ・メキシコ湾岸のハリケーンシーズンや中西部の激しい嵐を含む強風イベント・再帰反射率劣化閾値・静的標識が故障した場合の LED 代替品・嵐前の検査と嵐後の回復 SOP

対象となる米国の地域: 五大湖と北東部 (ブリザード, 湖効果の雪) · メキシコ湾岸と南東部 (ハリケーン, 熱帯低気圧) · トルネードアレイ — テキサス州, オクラホラ, カンザス (激しい雷雨, 氷の嵐) · 太平洋岸北西部 (降り続く大雨, 濃霧)

MUTCD 第 11 版ノート: セクション 2A.08 再帰反射デバイスは動作全体を通じて最小限の再帰反射レベルを維持する必要があります. 天候による汚染によってこの要件が一時停止されることはありません。準拠した作業区域の安全標識を維持する義務は、状況に関係なく引き続き有効です。. 天候により再帰反射率が最小閾値を下回った場合, オペレータはコンプライアンスを回復するか、アクティブな照明を追加する必要があります.

一部 1: 大雨と濃霧 — 作業区域の安全標識がどのように視認性を失うか

雨と霧は、作業区域 TTC で最も過小評価されている気象災害です. 目に見える機器の故障を引き起こす雪や風とは異なり、雨によって劣化します。 作業ゾーンの安全標識 機能標識と同じに見える. ドライバーは、依存している再帰反射性能が定格値の数分の一に低下したことを警告されません。.

1.1 雨が再帰反射率を劣化させる仕組み

再帰反射シートは、車両のヘッドライトからの光をドライバーに戻すことで機能します。. このメカニズムは、サイン面と空気の間の乾燥した界面に依存します。. 大雨により標識面全体に継続的な水の膜が形成される, 光がプリズム層またはガラスビーズ層に入る角度を変更し、反射ビームをドライバーの視線から遠ざけるように散乱させます。.

その結果、有効再帰反射距離、つまりドライバーが標識を読んで反応できる距離が大幅に短縮されます。. 具体的には, で 60 MPH, ドライバーには最低限必要なもの 180 反応して安全に停止するためのメートルの警告距離. 以下の表は、各反射グレードが大雨条件下と乾燥条件下でどのように機能するかを示しています。.

反射グレード	通常の夜間距離	大雨の距離	落とす	MUTCD 最小. のために 60 MPH
エンジニアグレード (タイプI)	100–150m	20–40m	～75%	不十分
高強度プリズム (タイプIII)	200–300m	60–100m	~65%	限界 — 乾燥した状態でのみ使用してください
ダイヤモンドグレード (タイプ IX/XI)	300–400m	120–180m	~50%	雨天の高速道路での作業に推奨される最小値

距離は、FHWA の再帰反射研究と AASHTO の夜間視認性の最小値に基づいています。. 大雨とは、以下を超える雨が降ることを指します。 0.3 インチ/時. 適度な雨の中 (0.1–0.3インチ/時), 距離は乾燥状態の値より約 15 ～ 25% 短くなります。.

雨天時の高速道路速度でのエンジニアグレードの標識: デフォルトでは非準拠. で 60 大雨で時速マイル, エンジニアグレードの再帰反射シートは、有効可視距離わずか 20 ～ 40 メートル (未満) しか提供しません。 25% ドライバーの適切な応答時間に必要な最小距離は 180 メートルです. 湿った状態の高速道路の高速道路でエンジニアグレードの作業ゾーンの安全標識を使用することは、コンプライアンス違反であり、直接的な衝突の危険因子です.

1.2 太平洋岸北西部と湾岸: 雨がデフォルトの状態の場合

太平洋岸北西部、オレゴン州とワシントン州が受け入れられる 150 一部の地域では年間降雨量がインチに達する, 建設シーズンには、通常、小雨から中程度の雨が数週間にわたって降り続きます。. 同様に, ルイジアナ州からフロリダ州パンハンドルまでの湾岸諸国では、ハリケーン発生時以外は温暖期の降雨が続く, 6 月から 9 月の平均月降水量は多くの地域で 5 ～ 8 インチです.

これらの地域で事業を展開している請負業者の場合, ダイヤモンドグレードの再帰反射シートをアップグレードオプションとして扱うのは計画ミスです. 言い換えると, 太平洋岸北西部およびメキシコメキシコ湾岸の雨季運航, ダイヤモンドグレードは機能的な最低限度のものであり、作業ゾーンの安全標識が複数の雨天を含む通常勤務中に十分な視認性を維持できる基準です。.

実際的な意味: これらの地域のプロジェクトの予算を立てて標識を指定するとき, ダイヤモンドのグレードを指定する (タイプ IX または XI) ベースラインとして. HIP タイプ III とダイヤモンドグレードの看板ごとのコストの差は、通常、看板あたり 30 ～ 80 ドルです。これは、ウェットシフト中に再帰反射閾値を満たさない看板によるコンプライアンスのリスクに比べれば微々たるものです。.

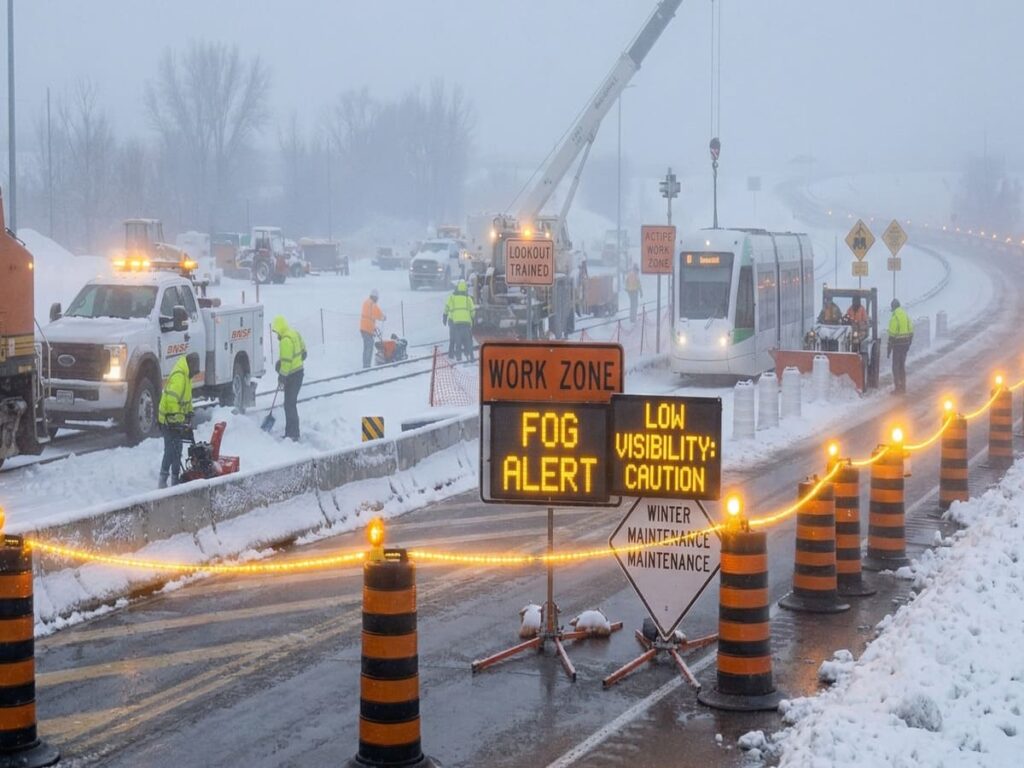

1.3 濃霧: 再帰反射だけでは機能しない 1 つの条件

濃霧は雨とは根本的に異なる故障メカニズムをもたらします. 霧の中で, 車のヘッドライトからの光は標識面に到達する前に浮遊した水滴によって散乱され、再帰反射光もドライバーの目に戻る前に同様に散乱されます。. その結果, 再帰反射シートのグレードはありません 霧により視界が約以下に低下した場合でも、適切な視界を維持します。 100 メーター. これは、定格グレードに関係なく、パッシブ再帰反射作業ゾーン安全標識が機能的に不適合になるしきい値です。.

太平洋岸北西部, アパラチア山脈の回廊, バージニア州からメイン州にかけての大西洋沿岸地域では、建設工事期間中に定期的に濃霧が発生します。. このような状況では, 機能的な可視性を維持する唯一のデバイスは、アクティブな光源、つまり標識位置に取り付けられたタイプ B LED バリケードライトまたは同等の点滅ビーコンです。.

LED サプリメント導入のための霧可視閾値: 作業ゾーンの前方視界が低下したとき 150 メーター — 最遠の事前警告標識が最も近い進入車線からははっきりと読み取れないことを観察した TCS によって確認 — すべての事前警告標識の位置にタイプ B の LED バリケードライトをただちに配備する. 視界がさらに悪化するのを待ってはいけません.

OPTRAFFIC — 反射交通標識: ダイヤモンドグレードの反射標識 (タイプ IX/XI) 太平洋岸北西部全域での雨天作戦用の高輝度プリズム標識, 湾岸, そしてその先へ — 反射交通標識を閲覧する →

一部 2: 大雪, 凍てつく雨, 極寒と極寒 - 中西部と北東部の冬季障害モード

冬の天候には 3 つの異なる故障メカニズムが存在します。 作業ゾーンの安全標識 — 積雪, 凍てつく雨釉, 極度の寒さによる材料の脆さ. それぞれに異なる現場対応が必要です. したがって, すべての冬の天候を単一のカテゴリーとして扱うと、間違った時期に間違った介入が行われることになります。.

2.1 サイン面への積雪: 静かな失敗

五大湖の州で最も一般的な冬季作業ゾーンの障害, ニューイングランド, アッパー・ミッドウェストは風で飛ばされた設備ではなく、積もった雪で覆われた標識面です. 48 インチの作業ゾーンの安全標識は、その表面に 2 ～ 3 インチの湿った雪が積もると完全に見えなくなることがあります。, オレンジ色のアルミニウムのブランクはドライバーに見えるが何も伝えない.

五大湖回廊沿いの湖効果降雪 — バッファロー, クリーブランド, ミシガン湖の東岸では、狭い雪帯で定期的に 1 時間あたり 2 ～ 4 インチの堆積速度が発生します。. 4時間勤務のシフト制で, 標識面に十分な雪が積もり、完全な障害物に 3 回以上到達する可能性があります. さらに, 湿った雪は乾いた粉雪よりも標識面に強く付着します。, 適度な風では自然に吹き飛ばされません.

反応は単純ですが、規律が必要です: 観測された降雪量に応じた積雪検査スケジュールを策定, 他の仕事のプレッシャーに関係なく、それを遵守します. 具体的には, 以下の表は標準的な検査間隔を示しています.

降雪率	検査間隔	必要なアクション
軽い雪 — 未満 1 インチ/時間	毎 2 時間	目視チェック; 蓄積が見える場合はサイン面を拭いてください
適度な雪 — 1 に 2 インチ/時間	毎 1 時間	すべての標識面とコーン反射カラーを積極的に除去します。
大雪 - 以上 2 インチ/時間	毎 30 分	継続するかどうかを評価する; LED サプリメントをすぐに展開する

降雪量は、シフト中にあなたの所在地の国立気象局の製品から推定できます。. シフト中に降雪量が大幅に増加した場合, すぐに次の検査段階に移動します。次にスケジュールされたチェックを待たずにください。.

2.2 凍てつく雨: 最も危険な冬季故障タイプ

凍てつく雨は、テキサス州北部とオクラホマ州からミズーリ州まで、米国中部の広い範囲に影響を与えています。, ケンタッキー州, そしてテネシー州, 冬の温暖前線の間に中部大西洋岸の州を通って東へ. 雪と違って, 凍てつく雨が看板の表面に透明な氷の層を作る. その結果, 標識はそのままで、オレンジ色が見えます, しかし、氷の層により再帰反射光学系が歪み、非常に短い距離を超えると標識面が読めなくなります。.

氷雨は 3 つの機器の問題を同時に引き起こします. 初め, 看板表面の氷の層により、看板は遠くからは機能しているように見えますが、再帰反射性能がほぼゼロに低下します。. 2番, サインスタンドのサポートアームに氷が溜まる, 上部に重い重量が加わると、特に車両が通過して空気の変位が生じた後、スタンドが傾いてしまいます。. 三番目, そして運用上の最も破壊的なもの, トラフィックコーンが路面に凍ってしまう, ゴムベースを舗装に接着する. 結果として, 悪化する状況下で作業区域から立ち退こうとする作業員は、コーンをすぐに持ち上げることができないことに気づく, 現場にいる全員の露出時間を延長する.

3 つの機器介入により氷雨の影響を軽減:

シフト前に自動車用シリコンスプレーをサインフェイスの再帰反射面に薄く塗布します。これにより、氷の付着が遅れ、氷が形成された場合の除去が容易になります。
氷雨が予想される場合は、トラフィックコーンのベースの下にゴムマットまたはボール紙のシートを置きます。これにより、コーンのベースが舗装に直接接着するのを防ぎます。
氷雨が予想される場合, サインスタンドバラストを先制して強風仕様に増設 (30 最小ポンド) 氷の蓄積によりトップウェイトが追加され始める前に

2.3 極寒の地: 設備の材質が脆くなった場合

アッパー中西部と北部平原 — ミネソタ州, ウィスコンシン, ノースダコタ州, アイオワ州 — 気温が -20°F を下回ることが定期的にあり、風冷要因によって見かけの気温が -40°F 以下になります。. このような温度では, いくつかの標準的な TTC 材料は脆性の閾値に達し、中程度の低温では発生しない方法で破損します。.

標準の HDPE トラフィックコーンは、約 -15°F を下回ると脆くなります。. これらの温度でのセットアップ中に車両に衝突したり、落下したりしたコーンは、曲がるどころか砕ける可能性があります。, 路面に瓦礫を作る. 同様に, PVC 基材を使用したロールアップ看板は極度の寒さで硬化し、開いたときに折り目に沿ってひび割れが発生する可能性があります。. LED バリケードライトリチウム電池は、-20°F で定格容量の 30 ～ 50% を失います。, 警告なしにフルシフトのバッテリーをハーフシフトに減らす可能性がある.

極度の寒さが続く地域では, 寒冷地仕様の機器を指定する. 具体的には, LLDPE (直鎖状低密度ポリエチレン) トラフィックコーンは-30°F以下の温度でも柔軟性を維持します. EPDM ゴム基材を使用したロールアップ看板は極寒の環境でも柔軟性を保ちます. LEDライト用, 加熱されたバッテリーコンパートメントを備えたモデルを使用するか、アルカリバッテリーバージョンに切り替えてください。, アルカリ化学はリチウムイオンより優れた低温性能を維持するため.

OPTRAFFIC — LED バリケードライト: タイプB LEDバリケードライト 氷点下の気温に対応 — 雪に覆われた標識条件に対するアクティブな警告補足 — LED 警告灯を参照 →

一部 3: 強風イベント — メキシコ湾岸のハリケーンシーズンから竜巻街路の激しい嵐まで

強風は、変化する唯一の異常気象タイプです。 作業ゾーンの安全標識 安全装置から危険まで. アルミサインパネルが衝撃を受けました 75 時速マイルの風を受け、バラストが不十分なスタンドから発射された飛翔体は、作業員やドライバーに怪我を負わせる可能性があります. その結果, 強風にさらされる地域で作業する請負業者にとって、さまざまな機器が故障する風速のしきい値、およびさまざまな風環境に対する対応プロトコルを理解することは不可欠です。.

3.1 風速のしきい値と機器の故障点

異なる TTC デバイスは、予想通り異なる風速で故障します。. 以下の表は、標準的な機器構成に基づいた作業見積もりを示しています。. これらの値は、フル定格の安定器を備えた良好な状態の機器を想定しています。; 摩耗した装備, 不適切な組み立て, またはバラストが不足しているスタンドは低速で故障します.

装置	標準破壊風速	アップグレードされた耐性	アップグレード方法
サインスタンド — 10 LBベース	～時速30マイル	～時速50マイル	土嚢バラストを追加する 30 lbs
18-インチのトラフィックコーン	～時速25マイル	耐風性能なし	28 に置き換えます″ ヘビーベースコーン
28-インチコーン, 10 LBベース	～時速40マイル	～時速55マイル	基本重量を追加する; 円錐形をペアで巣にする
ロールアップサインオンスタンド	～時速35マイル	～時速50マイル	補助ストラップを追加する; デュアルポイントマウント
硬質アルミサイン 36″X36″	～時速50マイル	上記の発射物の危険性 50 MPH	熱帯低気圧警報の前に撤去してください

風速障害しきい値は ASCE に基づく推定値です。 7 標準ポータブルサイン構成および製品テストデータの風荷重計算. 風速が一定の値を維持するのではなく変動する突風条件では、屈曲と解放のサイクルを繰り返すと取り付けハードウェアが疲労するため、定常状態のしきい値よりも時速 16 ～ 15 マイル低い平均速度で故障が発生する可能性があります。.

3.2 湾岸ハリケーンシーズン: 6月から11月までの議定書

ルイジアナ州で活動する請負業者, ミシシッピ州, アラバマ州, 6 月から 11 月にかけてのハリケーンシーズン中のフロリダ・パンハンドルは、内陸での作戦ではこれに匹敵するものがない風にさらされる状況に直面します。. 通常の強風イベントとの決定的な違いは、最高速度だけではなく、持続的な強風の組み合わせです。, 一斉に大雨が降る, および国立気象局が警戒警報システムを通じて提供する警報期間の延長.

メキシコ湾岸ハリケーンシーズンの TTC で最も危険な間違いは、アルミニウム製標識パネルを熱帯暴風雨の中でも現場に残ることができる設備として扱っていることです. 標準的な 36 インチ x 36 インチのアルミニウム製サインパネルの重さは約 3 ～ 4 ポンドです。. しかし, で 75 風速マイル - カテゴリのしきい値 1 ハリケーン — そのパネルは、投げられた野球ボールと同等の運動エネルギーを伝えます。 200 空中に浮遊する場合は時速マイル. したがって, 熱帯暴風雨のような強風が持続する前に、硬い標識パネルは現場から離れなければなりません.

メキシコ湾岸対応プロトコルは NWS 勧告レベルに従う:

熱帯低気圧監視を発行 (熱帯暴風雨のような強風が吹く可能性がある 48 時間): 機器の棚卸しを実施する; ヘビーバラストスタンドが利用可能であることを確認する; すべての硬質アルミニウムパネル用のロールアップサイン代替キットを準備します
熱帯低気圧警報が発令されました (熱帯暴風雨のような強風が予想されます 36 時間): すべての硬質アルミニウム標識パネルを現場から撤去し始める; TTC が稼働し続けなければならない重量バラストスタンドのロールアップ標識に置き換える; すべての LED バリケードライトにグラウンドアンカーを追加します
ハリケーン注意報または警報が発令されました: TTC の完全分解 - 風が到来する前にすべての機器を路面から外す. ハリケーン発生中は、TTC デバイスを走行車線内に残してはなりません.

3.3 竜巻街路の激しい雷雨: ゼロ警告時間プロトコル

竜巻路地の回廊 — テキサス州西部とオクラホマ州から北にカンザス州とネブラスカ州を通って伸びる, ミズーリ州とミシシッピ渓谷を通って東に広がり、メキシコ湾岸のハリケーンとは根本的に異なる風の脅威をもたらします。. この地域では激しい雷雨が注意報なしからさらに拡大する可能性があります。 60+ 時速マイル未満の風 10 分, 標準的な機器の取り外し手順に時間がかからない.

竜巻路地作戦の対応プロトコルは、トリガーポイントを事後対応型から予測型に移行します。. 気象現象を待ってから解体を試みるよりも, これらの地域の乗組員は、迅速なクリアランスのためにセットアップを事前設定し、シフト全体を通じて NWS 製品を継続的に監視する必要があります。.

激しい雷雨に注意してください (激しい嵐に適した条件 200 マイル): シフト中にNWSレーダーを監視する乗組員を指名する; アクティブな標識位置の数を最小限の準拠セットまで減らす; 硬質パネルのバックアップとしてのステージロールアップサイン
激しい雷雨警報 (激しい暴風雨が確認されました 25 マイル): すぐに最も近い標識の位置を撤去し始めます; 開始する前にすべてのポジションを完了するのを待たないでください。クリアできるものはクリアし、一部の機器が露出する可能性があることを受け入れてください。
竜巻警報 (竜巻はレーダーまたは観測者によって確認されました): 全乗組員はただちに避難する — 現時点では装備は乗組員の安全にとって二の次である

OPTRAFFIC — トラフィックコーン: ヘビーベース 28 インチトラフィックコーン そして 36 インチトラフィックコーン 強風にさらされる場合 — メキシコ湾岸, 平原, 中西部の悪天候時の作戦 — トラフィックコーンを参照 →

OPTRAFFIC — サインフレーム: ポータブルサインスタンド 重いベースと 30+ ハリケーンシーズンおよび激しい暴風雨時の運用に対応するバラスト容量 lb — サインフレームを参照 →

一部 4: 作業ゾーンの安全標識メンテナンス SOP — 前, その間, 異常気象後

標識が機能的閾値を下回って劣化しても天気予報は発表しない. 検査 SOP は、インシデントになる前に段階的な障害を検出する唯一のメカニズムです.

4.1 嵐前の点検チェックリスト

天気予報で異常事態が近づいていることが示された場合 24 時間, 標準的なシフト前チェックとは別に、シフト開始前に専用の機器検査を実施します。. 特に, この検査は、通常のシフト前のチェックでは特に対処されない気象上の脆弱性項目に焦点を当てています。.

サイン面: すべての標識面を清掃し、再帰反射シートに損傷がなく、層間剥離がないことを確認します。, 泡立つ, または表面の汚染. 端の接着力を失ったシートは、雨や風の影響で早く破損します。.

サインスタンドバラスト: パートのしきい値を使用して、予測風速に対する基本重量を検証します。 3. 風が始まってからではなく、事前に土嚢や追加のバラストを追加してください.

トラフィックコーンベース: 氷雨の予報の中, コーンベースの下にゴムマットを置きます. 強風の予報で, 基本重量を確認し、組み合わせた基本重量を増やすためにコーンのネストペアを検討します。.

LEDバリケードライト: すべてのユニットをテストする; バッテリー残量が低下したユニットをシフト前に交換する; 現場にある予備バッテリーのステージ車両がアクセス可能な位置にある.

ロールアップサイン在庫: 荒天期の湾岸および平野での運用向け, ロールアップサインの代替品が、アクティブなセットアップ内のすべての硬質アルミニウムサインで利用可能であることを確認してください.

4.2 嵐の中の検査プロトコル

異常気象が活発化すると, 検査間隔を短縮し、予防モードから是正モードに移行します。. 次のプロトコルは気象タイプごとに適用されます.

雨天・霧作戦: すべてを検査する 60 分. 具体的に確認する: サインフェイスウォーターフィルム (水が溜まっている場合は拭くか位置を変えてください); LEDライトの操作; 車両の空気変位によりコーンラインに目に見える隙間が形成される.

降雪作業: Partの降雪率表に従ってください。 2. 重要なチェックは標識面の障害物です。作業エリアからの視覚的評価に頼らないでください。, 通常は標識の風上にあります. アプローチを歩き、ドライバーの視点で標識を見てみましょう.

強風時の運用: すべてを検査する 30 分. サインスタンドの垂直性を確認する (スタンドが以上に傾いている 10 度は有効なバラスト接触を失った可能性が高く、次の突風で落下する可能性があります); コーンラインの連続性をチェックする; LEDユニットの向きを確認する (風により、取り付けられたユニットが接近する交通方向から遠ざかる方向に回転する可能性があります).

可視性のしきい値には即時の LED 補足の導入が必要です: 作業ゾーンの前方視界が低下したとき 150 メートル — TCS によって観察され、最も遠い進入警告標識が最も近い進入車線からははっきりと読み取れなくなっていることが確認されました — すべての進入警告標識の位置にタイプ B の LED バリケードライトをただちに配備します. これは天候の種類や時間帯に関係なく適用されます. 150 メートルはガイドラインではありません; それはドライバーが到達できる最小距離です。 60 マイル/時速が適切な反応時間を持っている.

4.3 嵐後の回復: 再開する前に検査してください

異常気象が過ぎた後, すぐに操業を再開したいという自然な衝動. しかし, この衝動に抵抗し、体系化された暴風雨後の検査を完了することが、利用可能な最も重要なコンプライアンス行動です. 嵐が来る前は機能していたように見えた作業区域の安全標識が変化した可能性がある, 傾いた, 蓄積した氷や破片, または、LED ユニットが放電していました。意図的に確認しないとどれも表示されません.

異常気象が発生した後に通常の業務を再開する前に、次の手順を完了してください。:

ステップ 1: 4 つの進入方向すべてを歩き、すべての TTC デバイスの位置と状態を記録します。.
ステップ 2: すべての標識面を掃除します - 雪を取り除きます, 泥, 水膜, または瓦礫. 再帰反射シートがまだ取り付けられており、損傷していないことを確認します。.
ステップ 3: 変形したものをすべて交換する, ひび割れた, または吹き飛ばされたコーン. サインスタンドを垂直にまっすぐにします. ずれた LED ユニットを再固定します。.
ステップ 4: すべての LED バリケードライトをテストする. 動作しないユニットを交換する.
ステップ 5: 各アームのドライバーアプローチの視点から復元されたセットアップを写真撮影します。. これにより、作業が再開される前に MUTCD 準拠が回復されたことを確認する弁護可能な文書が作成されます。.

OPTRAFFIC — 完全な異常気象作業ゾーンキット: ダイヤモンドグレードの反射標識 + LEDバリケードライト + ヘビーベーストラフィックコーン — 五大湖からメキシコ湾岸まで一年中運航できるように構築 — すべての製品を閲覧する →

一部 5: 作業ゾーンの安全標識をアップグレードする時期 — 再帰反射性の意思決定フレームワーク

最も一般的なアップグレードの間違いは、ダイヤモンドグレードの再帰反射シートを困難な条件用のプレミアムオプションとして扱うことです。, より正確には、それが現実世界の TTC 運用の大部分における最低基準である場合. 結果として, 以下の決定枠組みは、MUTCD 要件と FHWA の再帰反射研究に基づいて、動作条件を必要な再帰反射グレードと推奨される再帰反射グレードにマッピングします。.

5.1 3 レベルのアップグレードフレームワーク

状態	最低グレード	推奨グレード	メモ
市街地低速 (<=時速35マイル), 昼間, ドライ	HIP タイプ III	HIP タイプ III	MUTCD の最小値; 理想的な条件にのみ適しています
高速道路 (>=時速45マイル), あらゆる条件	HIP タイプ III	ダイヤモンドグレードタイプIX	アプローチ速度が速いと、利用可能な反応時間が短縮されます
夜間営業, あらゆる種類の道路	HIP タイプ III	ダイヤモンドグレードタイプIX	ヘッドライトの形状にはより高い再帰反射率が必要です
雨天または霧, あらゆる種類の道路	ダイヤモンドグレードタイプIX	ダイヤモンドグレードタイプXI + 導かれた	濃霧では静的標識だけでは不十分な場合がある
太平洋岸北西部または湾岸の雨季	ダイヤモンドグレードタイプIX	ダイヤモンドグレードタイプXI	プロジェクト期間全体にわたって濡れた路面状態を想定する
以下の可視性 150 m	ダイヤモンドグレード + LEDの補足	ダイヤモンドグレード + LEDの補足	LED は必須の補足です - 静的標識だけでは資格がありません

LED 補足とは、タイプ B のオレンジ色に点滅する LED バリケードライト、または再帰反射標識と同じ位置に取り付けられた同等のアクティブビーコンを意味します。. LED は標識に代わるものではなく、標識を補完するものです. LED 補足仕様が適用される場合、両方のデバイスが存在する必要があります.

5.2 費用対効果: アップグレード計算で常にダイヤモンドグレードが有利になる理由

High Intensity Prismatic とのサインあたりのコストの違い (タイプIII) ダイヤモンドグレード (タイプIX) 再帰反射シートは、サイズに応じて看板 1 枚あたり通常 30 ～ 80 ドルです. 標準的な 4 つのアプローチの都市交差点作業ゾーンには、約 12 ～ 16 個の標識が必要です. セット全体を HIP からダイヤモンドグレードにアップグレードするには、360 ～ 1,280 ドルの費用がかかります。これは 1 回限りの調達決定です。.

比較用, 単一の作業区域での追突事故で軽傷を負った場合、医療費として最低 50,000 ～ 150,000 ドルの直接費用が発生する, 法的費用, そして保険の調整, 規制上の罰則や訴訟を考慮する前に. アップグレードのコストは次の値よりも低くなります 1% ほとんどのシナリオでの最小インシデントコスト.

加えて, ダイヤモンドグレードのシートには 12 年間のメーカー保証が付いています, 対 7 ほとんどの HIP 製品では数年. より長い耐用年数にわたって, 2 つのグレード間の年間コストの差は、サインあたり年間数ドルに縮小します. この長期的な視点が単一購入の比較に代わるとき, ダイヤモンドグレードは、複数の天候季節を通して使用することを目的とした標識にとって、常により経済的な選択肢です。.

OPTRAFFIC — 作業ゾーンの安全標識: 視認性の高い標識 ダイヤモンドグレードと HIP 再帰反射シートを使用し、あらゆる気象条件に対応 — 安全標識を参照 →

一部 6: 天候に関連した作業区域の安全標識の 6 つの故障とその防止方法

以下の表は、米国の作業区域で最も一般的な気象関連の機器故障 6 つをまとめたものです。, 特定の気象要因によって整理される. 部品の検査手順と設備仕様により、それぞれの故障を防ぐことができます 1 を通して 4.

#	失敗	ウェザートリガー	結果	防止
1	夜間または雨天時の高速道路作業に使用されるエンジニアグレードの標識	雨, 夜, 霧	有効な警告距離が以下に低下します 180 最小 m 60 MPH	すべての高速道路の高速走行と夜間の走行に対応するダイヤモンドグレードにアップグレード
2	標識面に積もった雪が予定通り除雪されない	中程度の雪から大雪	サインは物理的に存在しますが、機能的には見えません	積雪率検査表に従う; 大雪の場合は30～60分ごとに晴れる
3	ハリケーンや暴風雨の季節に配備される標準重量のサインスタンド	熱帯低気圧, 強風	サインスタンドが倒れる; 硬質アルミニウムパネルが空中発射体になる	NWS アドバイザリーを監視する; 嵐の季節の前に重量バラストスタンドまたはロールアップ標識を準備する
4	濃霧の中では再帰反射標識のみ展開	濃霧 (可視性 < 100 m)	すべての再帰反射サインが機能しなくなります; ゼロ予告警報	視界が低下した場合、すべての警告標識の位置にタイプ B LED バリケードライトを追加します。 150 m
5	氷雨後のコーンの氷結チェックが行われていない	凍てつく雨	コーンが路面に凍ってしまう; 分解中に移動することはできません - 遅延と作業員の露出	氷雨が降る前にコーンベースの下にゴムマットを置きます; 分解前に凍結を検査する
6	暴風雨後の機器検査なしで作業ゾーンが復旧	あらゆる異常気象	デバイスがずれたり損傷したりすると、TTC シーケンスにギャップが生じます	運転再開前に暴風雨後の四方向検査を完了する; 写真撮影装置の位置

まとめ: 作業ゾーンの安全標識は一度に故障するのではなく、劣化します

作業ゾーンの安全標識 異常気象では壊滅的ではなく段階的に故障します. 再帰反射率がいつの間にか低下. 雪に覆われた看板は、どこから見ても機能的に見えます 50 足先. 風によって動かされたコーンが隙間を作り、ドライバーはそれを誘いとして読み取る. 事件が起きるまでに, 一連の小さな劣化は複数のポイントで防止可能でした.

アップグレードフレームワークの一部 5 最も重大な単一の決定に対処する: プロジェクト開始前に動作環境に適した再帰反射グレードを指定する. 具体的には, ダイヤモンドグレードは、米国のほとんどの地域における極端な条件に対応するアップグレードではありません。これは、太平洋岸北西部の雨季全体で作業ゾーンの安全標識が機能することを可能にするベースラインです。, メキシコ湾岸のハリケーンシーズン, 五大湖の吹雪の状況, 平原での激しい暴風雨現象.

パートの検査SOP 4 初期仕様で予期できないすべてのことに対処します. シフトの途中で天気が変わる. 降雪量が増加する. 霧が立ち込める. 検査プロトコルは、機能障害のしきい値に達する前、つまり標識が機能しなくなる前に、劣化を検出するメカニズムです。, ドライバーが減速しなかった後ではない.
