Eine Crew richtete das Stoppschild im März neu aus. Bis August, es zeigt wieder zur Schulter, und dieselben zwei Techniker sind wieder in einer Fahrbahnsperrung und führen zum dritten Mal in diesem Jahr eine Fünf-Minuten-Schraubenarbeit durch. Jede weitere Fahrt verbrennt Lkw-Stunden, Kegelaufbauten, und eine Gefährdung der Fahrbahn, die in keinem Haushaltsplan für die Instandhaltung berücksichtigt wird – und ein außerhalb der Sichtlinie des Fahrers gedrehtes Verkehrszeichen stellt ein Haftungsrisiko dar, nicht nur ein offener Arbeitsauftrag.

Rotation ist fast nie ein Windproblem. Es handelt sich um ein Klemmproblem: Die Reibung an der Schnittstelle zwischen Rohr und Halterung reichte nie aus, um das von der Platte erzeugte Drehmoment zu übertreffen. In diesem Leitfaden wird genau erläutert, wie a Stangensattelhalterung Verteilt die Klemmkraft im Vergleich zu einer Bügelhalterung, So können Sie Hardware spezifizieren, die den Azimut während ihrer gesamten Lebensdauer beibehält.

Warum gedrehte Schilder ein Klemmfehler sind, Kein Windproblem

Ein gedrehtes Zeichen ist ein Beweis dafür, dass das an der Klemme ausgeübte Drehmoment die Haftreibungsfähigkeit der Baugruppe übersteigt. Wind liefert die Last, aber die Hardware bestimmt, ob dieser Belastung standgehalten oder sie in Schlupf umgewandelt wird.

Die Kosten für wiederholte Rückrufe: Quantifizierung der Neuausrichtung der Arbeit anhand eines 400-Zeichen-Inventars

Die Schraubenschlüsselarbeit dauert Minuten. Alles drumherum nicht. Eine zweiköpfige Besatzung, eine LKW-Rolle, eine temporäre Verkehrskontrolleinrichtung, die mit der 11. Ausgabe der MUTCD kompatibel ist (Dezember veröffentlicht 2023, gültig ab Januar 18, 2024, Die staatliche Verabschiedung ist bis Januar erforderlich 2026), und Demobilisierung nehmen in der Regel einen halben Tag in Anspruch. Über einen Rundpfostenbestand mit 400 Schildern, sogar ein 5% jährliche Rotationsrate erzeugt 20 außerplanmäßige Rückrufe – 20 Spursperrungen, die vollständig durch die Hardwareauswahl erzeugt werden.

Reibung, Keine Verbindungselemente: Die Physik, die ein Zeichen in Position hält

Keine runde Pfostenschild-Befestigungsklemme widersteht der Drehung durch mechanische Verkeilung. Der Widerstand erfolgt durch Normalkraft, die über den Kontaktbogen hinweg in Haftreibung umgewandelt wird. Drei Variablen stehen unter der Kontrolle des Spezifizierers: Kontaktbogenlänge, Gleichmäßigkeit des Spanndrucks, und der Reibungskoeffizient zwischen zusammenpassenden Zinkoberflächen. Ein Bolzen hält das Schild nicht – der Druck, den der Bolzen über den Bogen erzeugt, schon.

Wo dieser Vergleich in der breiteren Klammerlandschaft angesiedelt ist

Sattel- und Bügelfamilien sind die beiden gängigsten Lösungen für Rundrohre, und das Hardwareverhalten verschiebt sich mit der Panelfläche und dem Lastpfad. Bevor ein Standarddetail fertiggestellt wird, Es lohnt sich zu prüfen, wie sich die Anzahl der Paneele auf den Momentarm an einem einzelnen Pfosten auswirkt – eine Baugruppe mit zwei Paneelen kann den Drehmomentbedarf verdoppeln Stangensattelhalterung muss absorbieren.

Anatomie einer Stocksattelhalterung: Erklärung des ausgeglichenen Drucks mit zwei Schrauben

A Stangensattelhalterung ist eine zweiteilige Klemmbaugruppe, bei der eine radiusförmige Halterung und eine gegenüberliegende Stützhälfte durch zwei durchgehende Schrauben zusammengezogen werden, die tangential auf beiden Seiten des Rohrs positioniert sind. Der Unterschied zu Beschlägen im Wrap-Stil ist die Symmetrie: Die Klemmkraft kommt von zwei gespiegelten Vektoren und nicht von einem.

Der Zweipunktlastpfad: Wie gegenüberliegende Schrauben eine symmetrische Druckhülle erzeugen

Das Anziehen von zwei Schrauben mit gleichem Abstand zur Rohrmittellinie erzeugt zwei entgegengesetzte Kraftvektoren, die sich in Richtung der Rohrachse auflösen. Weil die Resultierende durch die neutrale Achse verläuft, Es wird kein Nettobiegemoment in die Rohrwand eingeleitet. Das praktische Ergebnis für einen Wartungsleiter: Die Halterung spannt sich unter Last nicht, Der Kontaktlichtbogen, der bei der Installation vorhanden war, ist also derselbe Lichtbogen, der auch drei Winter später noch funktioniert.

Kontaktbogengeometrie: Warum die Anpassung des Sattelradius den tatsächlichen Klemmbereich bestimmt

Runde Verkehrspfosten folgen dem ASTM A53-Plan 40 Abmessungen – 2″ nominal bei 2,375″ Außendurchmesser mit 0,154″ Wand, 2½” nominal bei 2,875″ OD mit einem 0,203″ Wand, und 3″ nominal bei 3.500″ Außendurchmesser mit 0,216″ Wand. Ein auf einen dieser Durchmesser geformter Sattel entwickelt eine Breite, kontinuierlicher Bogen. A “Universal-” Sattel, der mehrere Größen umfasst, berührt stattdessen tangential, den Lichtbogen in zwei schmale Linienkontakte kollabieren lassen. Gleiches Schraubendrehmoment, ein Bruchteil der Reibungsfläche.

Lesen Sie die Datenblätter zur Sattelhalterung: Messgerät, Bogentiefe, und Schraubengradwechselwirkungen

Fordern Sie vier Artikel in jeder Einreichung: Dicke des Grundmaterials, Bogentiefe bezogen auf einen Nennaußendurchmesser, Schraubendurchmesser und Güteklasse, und Nusstyp. Schraubenqualität begrenzt die erreichbare Vorspannkraft – ein Verbindungselement der Klasse A nach ASTM A307 ist unter spezifiziert 60 ksi Zugfestigkeit, während ein A325/F3125-Bolzen reicht 120 ksi, und diese Decke bestimmt den maximalen Druck, den eine robuste Mastklemmenhalterung jemals erzeugen kann. Muttern mit Nyloneinsatz oder gezahnten Flanschmuttern widerstehen der Vibrationslockerung, die der Straßenverkehr ständig verursacht.

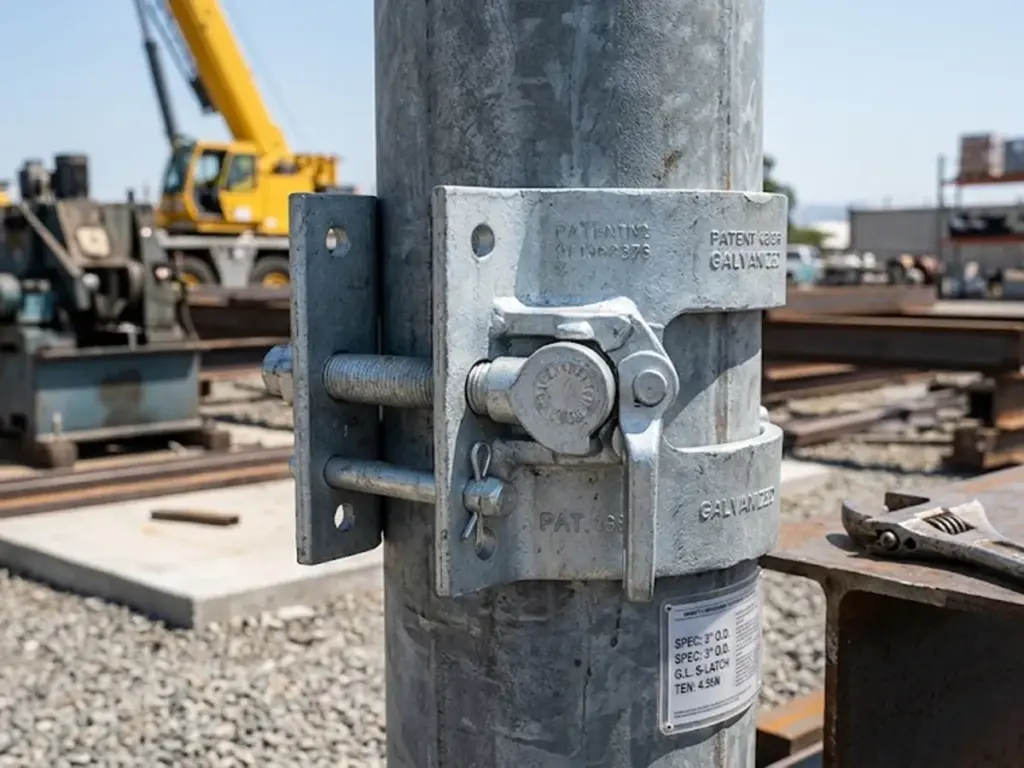

Im Inneren der verzinkten Steigbügelhalterung: Einzelbolzen-Exzenter-Verriegelungsspannung

Verzinkte Bügelhalterungen umschließen den Pfosten mit einem U-förmigen oder hakenförmigen Band, das an einem einzigen Spannpunkt festgezogen wird. Ein Verschluss, ein Schraubenschlüssel, ein Kontaktbogen – und eine wesentlich andere Kraftgeometrie.

Das Problem des exzentrischen Moments: Was passiert, wenn die Klemmkraft außerhalb der Mittellinie liegt?

Ein einzelner Spannpunkt, der außerhalb der neutralen Achse des Rohrs liegt, erzeugt sowohl eine Druckkomponente als auch ein Rotationsmoment auf den Halterungskörper. Unter anhaltender Windbelastung, In diesem Moment lässt sich die Halterung bewegen oder leicht kippen, Entladen eines Teils der Verpackung. Die bei der Installation berechnete Reibungszahl ist nicht mehr die verfügbare Reibungszahl – ein Versagensmodus, den eine Doppelbolzen-Schilderhalterung für runde Pfosten nicht aufweist.

Umschlingungswinkel vs. Klemmlast: Wo die Steigbügelgeometrie wirklich überragend ist

Der ehrliche Kontrapunkt: Ein Steigbügel mit langer Umschlingung kann mit einem einzigen Befestigungselement einen Kontakt von 180° oder mehr entwickeln, überschreitet häufig den Bogen eines flachen Sattels. Die Reibung baut sich wie eine Winde um die Wicklung herum auf, und ein flexibler Riemen passt sich der Außendurchmesservariation an – wirklich wertvoll bei älteren Stöcken, dünnwandiges Rohr, oder nicht standardmäßige Durchmesser, bei denen kein auf den Radius abgestimmter Sattel vorhanden ist.

Geschwindigkeit auf der Leiter: Der Vorteil eines einzelnen Befestigungselements für die Belichtungszeit des Personals

Eine Schraube bedeutet weniger herunterfallende Teile, eine freie Hand, und weniger Zeit über dem Verkehr. Die Expositionsdauer der Besatzung ist eine legitime Sicherheitsvariable, und es gehört in die Auswahlmatrix neben der Slip-Performance und wird nicht als Bequemlichkeit abgetan.

Drehmomentschlupfwiderstand auf Sch 40 Rohr: Vergleich der realen Haltekapazität

Erstellen eines Slip-Torque-Budgets: Schilderbereich, Böendruck, und der Moment an der Klemme

Die Nachfrageseite folgt den AASHTO LRFD-Spezifikationen für Strukturstützen für Straßenschilder, Leuchten, und Verkehrssignale (LRFDLTS-1) Druckform, P = 0.00256 × K_z × G × V² × C_d, mit grundlegenden Windgeschwindigkeiten aus ASCE 7-22 – etwa 95–115 Meilen pro Stunde für die Risikokategorie II im größten Teil des Landesinneren der Vereinigten Staaten und mehr 180 Meilen pro Stunde an der Küste Floridas. Multiplizieren Sie den resultierenden Druck mit der projizierten Plattenfläche, dann durch die Exzentrizität von der Rohrmittellinie, und Sie haben das Drehmoment, das Ihre Klemme mit Spielraum übertreffen muss.

Reibungskapazitätsmathematik: Normalkraft, Kontaktieren Sie Arc, und Verzinkt-auf-Verzinkt µ

Die Widerstandsseite beginnt am Befestigungselement. Die Klemmlast beträgt ungefähr F = T / (K × D), wobei der Nussfaktor K in der Nähe liegt 0.20 für unlegierten Stahl und eher bei 0,25–0,30 für feuerverzinkte Gewinde, deren Zinkflächen mehr Eingangsdrehmoment als Gewindereibung aufnehmen. AISC 360-22 klassifiziert feuerverzinkte und aufgeraute Oberflächen in die Klasse A mit einem Rutschkoeffizienten von µ = 0.30, gegen 0.50 für gestrahlten Stahl der Klasse B. Dieser Wert sinkt noch weiter, wenn das Zink nass ist, vereist, oder mit Straßenfolie überzogen – und das genau dann, wenn die Spitzenböen eintreffen.

Direktes Urteil: Wann die Dual-Bolt-Symmetrie gewinnt und wann nicht

Die folgende Tabelle vergleicht beide Familien hinsichtlich der Rutschmomentspanne, Empfindlichkeit des Installateurs, OD-Toleranz, thermisches Nachdrehverhalten, und Fehlerredundanz.

Leistungsdimension	Pole Sattelhalterung (Doppelbolzen)	Verzinkte Steigbügelhalterung (Einzelschraube)
Rutschmomentspanne	Hoch – zwei Bolzen, symmetrische Druckhülle	Mäßig – hängt stark von der vollständigen Bestuhlung ab
Empfindlichkeit gegenüber Installationstechnik	Niedrig – Kreuzmuster-Drehmoment ist selbstkorrigierend	Hoch – Teilsitz fühlt sich eng an, klemmt aber nicht
Toleranz für OD-Varianz	Niedrig – erfordert eine Anpassung des Radius an die Nenngröße	Hoch – Riemen passt sich unregelmäßigen Durchmessern an
Verhalten nach Temperaturwechsel	Vorhersehbar; Reagiert gut auf 30-tägiges Nachziehen	Wrap kann sich ungleichmäßig entspannen, Reduzierung des effektiven Lichtbogens
Fehlerredundanz	Die zweite Schraube behält ihre Position, wenn sich eine löst	Keine – ein Einzelpunktfehler gibt die Baugruppe frei
Installieren Sie die Zeit über dem Verkehr	Länger (zwei Befestigungselemente, Vorabbereitung erforderlich)	Kürzer (Einzelverschluss)

Für große Regulierungsgremien, versetzte Montage, oder anhaltende starke Böenexposition, ein radiusangepasster Stangensattelhalterung liefert die Marge. Für Anwendungen mit niedrigem Drehmoment und nicht standardmäßigen Durchmessern, Steigbügel bleiben die pragmatische Wahl.

Als vollintegrierter Verkehrszeichenhersteller, Wir kontrollieren die Kette vom Substrat- und Hardwarebestand bis hin zum kundenspezifischen Drucken und Verzinken – weshalb unsere Sattelbogentiefen auf den tatsächlichen A53-Zeitplan abgestimmt sind 40 Dimensionen und nicht über Größen hinweg gemittelt. Stöbern Sie in unserem Stangensattelhalterungen Jetzt.

Verhindert Rohrquetschungen und Wandverformungen bei zu starkem Anziehen

Ovalisierungsschwellenwerte: Wie viel Sch 40 Wand verträgt es tatsächlich

Hierbei sind Bandspannung und lokale Knickung maßgebend. Ein 2.375″ OD-Beitrag mit einem 0,154″ Die Wand verhält sich bei halber Dicke überhaupt nicht wie ein wiederverwendetes dünnwandiges Rohr. Achten Sie auf die drei Feld-Tells: sichtbare flache Stellen, Die Halterung wackelt, wenn sie mit der Hand gedrückt wird, und Verlust des Kontaktlichtbogens, der die Haltekraft erzeugte.

Druckkonzentrationskartierung: Zwei breite Kontakte vs. Ein schmaler Biss

Ein verbeultes Rohr ist normalerweise ein Hinweis darauf, dass eine Schelle nicht gut hält. Verformung bedeutet, dass die Kraft entlang einer Linie konzentriert statt über einen Bogen verteilt wird – verschwendete Klemmkraft, die Verformung statt Reibung erkauft. Dies ist der kontraintuitive Kern der Rundpfostenmechanik: Einheitlichkeit übertrifft Größe.

Drehmoment vorgeben statt auf Gefühl vertrauen: Feldprozeduren, die beide Fehler verhindern

Veröffentlichen Sie Drehmomentwerte in Ihren Standarddetails, Standardmäßig sind an jedem LKW kalibrierte Drehmomentschlüssel oder drehmomentbegrenzende Schraubenzieher vorhanden, Ziehen Sie die Doppelschrauben-Sättel abwechselnd über Kreuz fest, und dokumentieren Sie ein 30-tägiges Nachziehen aller Neuinstallationen, um die anfängliche dichtungsfreie Setzung und den ersten Wärmezyklus zu erfassen.

Schutz der verzinkten Barriere: Beschichtungsschäden als Korrosionsbeschleuniger

Warum eine zerkratzte Zinkschicht schneller versagt, als der Stahl vermuten lässt

Zink schützt auf Opferbasis und heilt kleinere Kratzer selbst, wenn Korrosionsprodukte über blankes Metall wandern. ASTM A123 spezifiziert Beschichtungsqualitäten nach Materialstärke – Sorte 75 (3.0 Mils) für Stahl ⅜” bis unter ⅝”, Grad 100 (3.9 Mils) für ⅝” und dicker. Die American Galvanizers Association meldet einen atmosphärischen Verbrauch von etwa 0,1–0,2 Mil pro Jahr in ländlichen und vorstädtischen Bereichen, Eine intakte 3,0-mil-Schicht repräsentiert also Jahrzehnte. Tiefe Rillen und feuchtigkeitsspeichernde Spalten unterbrechen diesen Mechanismus.

Montagebedingte Schadenspunkte: Riemenkanten, Schraubengewinde, und Wiegenrutsche

Der Schaden konzentriert sich auf vier Momente: Ziehen Sie die Hardware an der Stange herunter, um sie zu positionieren, Scharfe, nicht entgratete Kanten am geprägten Riemenschaft, Gewinde fressen an der Rohrwand, und wiederholtes Neupositionieren während des erneuten Zielens. Wrap-Style-Riemen sorgen pro Installation für mehr Gleitkantenkontakt; Ein Sattel sorgt für mehr Gewindenähe zum Rohr.

Beschichtungskompatibilität und galvanische Paarung in gemischten Metallbaugruppen

Geben Sie eine Feuerverzinkung gemäß ASTM A123 für Halterungen und ASTM A153 für Befestigungselemente an, und verwalten Sie das galvanische Paar, wenn rostfreie Hardware auf verzinkten Stahl trifft. Der Ersatz von Legierungen verändert dieses Kalkül – sehen Sie, wie leichtere Legierungsteile Stahl in Straßenmontagen ersetzen
für die Korrosionskompromisse.

Installationssequenz und Belichtungszeit der Crew: Ein 7-stufiges Feldverfahren

So installieren Sie eine Doppelbolzen-Sattelbaugruppe (7 Schritte)

• Montieren Sie die Stangensattelhalterung, Panel, und Befestigungselemente am LKW, nicht auf der Leiter.
• Überprüfen Sie vor der Montage den Außendurchmesser des Rohrs anhand des Sattelbogens – 2,375″, 2.875″, oder 3.500″.
• Positionieren Sie die Baugruppe durch Anheben, nie ziehend, zum Schutz der Zinkschicht.
• Setzen Sie den Sattelbogen vollständig am Rohr an und vergewissern Sie sich, dass er vollflächig anliegt.
• Drehen Sie beide Schrauben von Hand ein, bevor Sie ein Schraubenschlüsseldrehmoment anwenden.
• Abwechselnd im Kreuzmuster eng anliegend, Stellen Sie dann den Azimut des endgültigen Vorzeichens ein.
• Mit einem kalibrierten Schraubenschlüssel auf den angegebenen Wert anziehen und das Installationsdatum protokollieren.

Steigbügelsequenz mit einem Befestigungselement und ihre häufigen Fehlermodi

Wickeln, Sitz, Azimut einstellen, dann Spannung – in dieser Reihenfolge. Vier Fehler führen zu einem späteren Ausrutscher: unvollständiger Wickelsitz, Riemendrehung, ein unvollständig eingerasteter Riegel, und Spannung, bevor der Azimut endgültig ist. Die Falle besteht darin, dass sich ein nicht sitzender Steigbügel lange vor dem Festklemmen fest anfühlt.

Standardisierung der Hardware zur Reduzierung der LKW-Ladung und Schulungszeit

Reduzieren Sie die SKU-Ausbreitung auf die zwei oder drei Rohraußendurchmesser, die Ihre Agentur tatsächlich vorrätig hat, Kit-Befestigungselemente mit Halterungen, und drucken Sie den Drehmomentwert direkt auf dem Standard-Detailblatt aus, damit die Spezifikation auch bei Personalwechseln erhalten bleibt.

Erstellen einer vertretbaren Halterungsspezifikation für Ihr Rundpfosten-Inventar

Eine Auswahlmatrix nach Panelbereich, Rohr-Außendurchmesser, und regionale Böenexposition

Legen Sie Schwellenwerte fest, keine Vorlieben. Große Regulierungsgremien, versetzte oder freitragende Halterungen, und ASCE 7-22 Zonen oben ungefähr 115 Meilen pro Stunde rechtfertigen eine Verdrehsicherung mit Doppelbolzen. Baugruppen mit geringem Drehmoment und nicht standardmäßigen Durchmessern bleiben weiterhin im Bereich der Steigbügel. Wo keiner die Marge löscht, Die richtige Antwort ist ein größeres Rohr – keine andere Halterung.

Anbieter von Einreichungssprachen können sich tatsächlich treffen

Erfordern: Der Radius entspricht einem angegebenen Nenn-Außendurchmesser; minimaler Kontaktlichtbogen; Feuerverzinkung gemäß ASTM A123/A153; veröffentlichte Klemmlast- oder Rutschmomentdaten; Befestigungssorte und Mutterntyp; und entgratete Kanten. Beseitigen Sie bei der Eingangskontrolle alle Halterungen mit scharfen Stanzkanten, nackte Gesichter, oder fehlende Drehmomentdokumentation.

Prüfung bestehender Installationen vor dem nächsten Rotationsausfall

Gehen Sie durch das Inventar und suchen Sie nach Zeugenspuren rund um die Klemme, Helle Metallstreifen auf der Stange, ovalisierte flache Flecken, lose Befestigungselemente, und Schilder bereits im Azimut. Die Auswahl der Klemme ist eine Entscheidung innerhalb eines größeren Hardwaresystems – für die vollständige Aufschlüsselung, Sehen Sie sich unsere Referenz an Familien der Straßenmontage-Hardware und wo sie hingehört.

Häufig gestellte Fragen

Welches Schraubendrehmoment sollte ich bei einer auf 2⅜ montierten Stangensattelhalterung verwenden?” Sch 40 Rohr?

Befolgen Sie den vom Hersteller veröffentlichten Wert und nicht einen generischen Wert, Da die Klemmkraft durch Schraubendurchmesser und -sorte begrenzt ist und feuerverzinkte Gewinde den Mutternfaktor auf etwa 0,25–0,30 erhöhen. Wenn kein Wert veröffentlicht wird, Betrachten Sie dies als Grund, dies anzufordern, bevor Sie die Einreichung genehmigen.

Hält eine verzinkte Bügelhalterung ein großes Vorschriftenschild, ohne sich bei starkem Wind zu drehen??

Es kann, vorausgesetzt, dass die Wicklung vollständig sitzt und das aufgebrachte Drehmoment deutlich unter der Reibungskapazität bei µ = bleibt 0.30. Für große Panels oder versetzte Montage, Ein Sattel mit zwei Schrauben bietet mehr Spielraum und ist weit weniger empfindlich gegenüber der Technik des Installateurs.

Brauche ich eine Unterlegscheibe?, Liner, oder Verdrehsicherungsschlüssel zwischen Halterung und Rohr?

Speziell entwickelte Liner können die Reibung erhöhen und Zink schützen, Aber improvisierte Unterlegscheiben reduzieren normalerweise den Kontaktlichtbogen und verschlechtern den Schlupf. Die Anpassung des Halterungsradius an den tatsächlichen Rohraußendurchmesser löst das zugrunde liegende Problem zuverlässiger.

Wie verhindere ich, dass die Halterungen während der Montage die verzinkte Beschichtung zerkratzen??

Heben und platzieren statt ziehen, Geben Sie entgratete Kanten an, und vermeiden Sie eine Neupositionierung nach dem Spannen. Zink heilt kleinere Kratzer selbständig, Tiefe Rillen sollten jedoch mit einem zinkreichen Produkt gemäß ASTM A780 repariert werden.

Kann dieselbe runde Pfostenschild-Befestigungsklemme nach dem Entfernen des Schildes wiederverwendet werden??

Klammern mit einwandfreiem Gewinde und ohne bleibende Verformung werden häufig wiederverwendet, Allerdings sollten die Befestigungselemente ausgetauscht und das Rohr an der alten Klemmstelle auf Ovalisierung untersucht werden. Ein Bracket, das bereits einmal verrutscht ist, verrutscht in der Regel erneut.

Referenzen

AASHTO— LRFD-Spezifikationen für strukturelle Stützen für Straßenschilder, Leuchten, und Verkehrssignale (LRFDLTS-1)

ASCE/SIX 7-22 - Mindestbemessungslasten und zugehörige Kriterien für Gebäude und andere Bauwerke

AISC 360-22 - Spezifikation für Stahlbaugebäude (Schlupfkoeffizienten, Tabelle J3.x)

ASTM A53/A53M – Standardspezifikation für Rohre, Stahl, Schwarz und feuerverzinkt, Verzinkt, Geschweißt und nahtlos

ASTM A123/A123M – Zink (Feuerverzinkt) Beschichtungen auf Eisen- und Stahlprodukten

ASTM A153/A153M – Zinkbeschichtung (Hot-Dip) über Eisen- und Stahlbeschläge

ASTM A780/A780M – Reparatur beschädigter und unbeschichteter Bereiche feuerverzinkter Beschichtungen
