쉐브론 사인 치수: MUTCD 크기 & 대형 사양

MUTCD 쉐브론 기호 치수: 표준 사이즈부터 대형 사양까지

2026-06-03

쉐브론 사인 치수를 올바르게 결정하는 것이 조달에 중요한 결정인 이유

쉐브론 기호 치수 상품변수가 아니다. 대규모 인프라 조달 관리자용, 잘못된 크기를 주문하면 DOT 재료 거부가 발생합니다., 긴급 재주문 비용, 시간에 민감한 복도 계약에 대한 일정 초과. MUTCD W1-8 표시 — 미국의 표준 갈매기형 정렬 표시. 교통 인프라 — DOT가 더 엄격한 요구 사항으로 대체되는 경우가 많은 계층형 연방 규모 프레임워크에서 운영됩니다..

FHWA에 따르면 2024 고속도로 안전 데이터, 도로 이탈 충돌(갈매기 표시가 수평 곡선에서 완화하는 주요 사고 유형)은 대략적으로 설명됩니다. 53% 전국적으로 발생한 모든 치명적인 도로 충돌 사고 중. (원천: https://Highways.dot.gov/safety/roadway-departure/overview)

취급하는 조달 관리자 쉐브론 기호 치수 프로젝트의 주 DOT가 더 큰 규모를 요구하는 동안 연방 최소 수준에 대한 고정 사양 위험 소싱. 이 가이드는 재귀반사 시트 등급 및 구조 재료 요구 사항과 함께 18×24 기준에서 36×48 대형 사양까지 전체 W1-8 크기 프레임워크를 다룹니다.. 기초가 필요한 분들을 위해 쉐브론 정렬 표지판 개요 및 도로 이탈 사고를 예방하는 방법, 해당 컨텍스트는 여기에 제시된 차원 데이터를 보완합니다..

MUTCD W1-8 크기 프레임워크: 도로 분류에 따른 연방 기준선

제11판 MUTCD 표 2C-5는 연방 최소값을 설정합니다. 쉐브론 기호 치수 각 도로 클래스마다. 이는 필수 층입니다. 주에서는 이를 초과할 수 있습니다., 하지만 절대 아래로 떨어지지 않아. 3계층 시스템은 도로 유형 및 운행 속도에 직접 매핑됩니다..

도로 분류	표준 치수	일반적인 속도 범위	MUTCD 지정
전통적인 / 저속 도로	18 × 24 신장	≤ 45 MPH	W1-8 (기준)
다중 차선 / 고속 동맥	24 × 30 신장	45 - 55 MPH	W1-8 (기준)
고속도로 / 고속도로	30 × 36 신장	≥ 55 MPH	W1-8 (특대형)
고속 농촌 고속도로	36 × 48 신장	≥ 65 MPH	W1-8 (특대형)

원천: Mutcd 11th Edition, 표 2C-5

18 × 24 신장: 기존 도로 표준

18×24 사양은 일반 도로에 적용됩니다., 시골 2차선 고속도로, 및 그 이하에서 운영되는 도시 거리 45 MPH. 그만큼 3:4 종횡비 (너비: 키) 모든 W1-8 크기 계층에서 일관되게 유지됩니다.. 이 표준 갈매기형 표시 크기에서, 엔지니어 성적 (예를 들어) 시트는 기술적인 최소값입니다., 대부분의 주 DOT에서는 이제 고강도 프리즘을 의무화합니다. (잘 알고 있기) 일반 도로에서도.

24 × 30 신장: 다차선 고속도로 기본값

24×30 갈매기형 표지판 사양은 주 고속도로 부서 계약에서 가장 일반적인 크기 계층입니다.. 분할된 고속도로 및 고속 간선도로에 적용됩니다.. 모든 간선 프로젝트에서 18×24를 기본값으로 취급하는 조달 팀은 측정 가능한 규정 준수 위험을 안고 있습니다. 대부분의 주 DOT 표준 계획은 분할된 고속도로 애플리케이션의 최소값으로 24×30을 설정합니다..

30 × 36 그리고 36 × 48 신장: 고속도로 및 대형 규격

고속도로 및 고속도로 적용에는 최소 30×36 갈매기형 표지판 사양이 필요합니다.. 권고 속도 이상이 있는 시골 주간 통로 65 MPH, 36×48 대형 형식 크기는 예외가 아닌 점점 더 주 DOT 표준이 되고 있습니다.. 텍사스 교통부(Texas DOT)와 플로리다 교통부(Florida DOT)는 시골 고속도로 곡선의 기본값으로 36×48을 의무화했습니다.. 이 패널 크기에서, 표준 게이지의 0.080인치 알루미늄 블랭크가 구조적 바닥이 됩니다. 일부 강풍 복도 사양은 0.100인치 게이지로 확대됩니다..

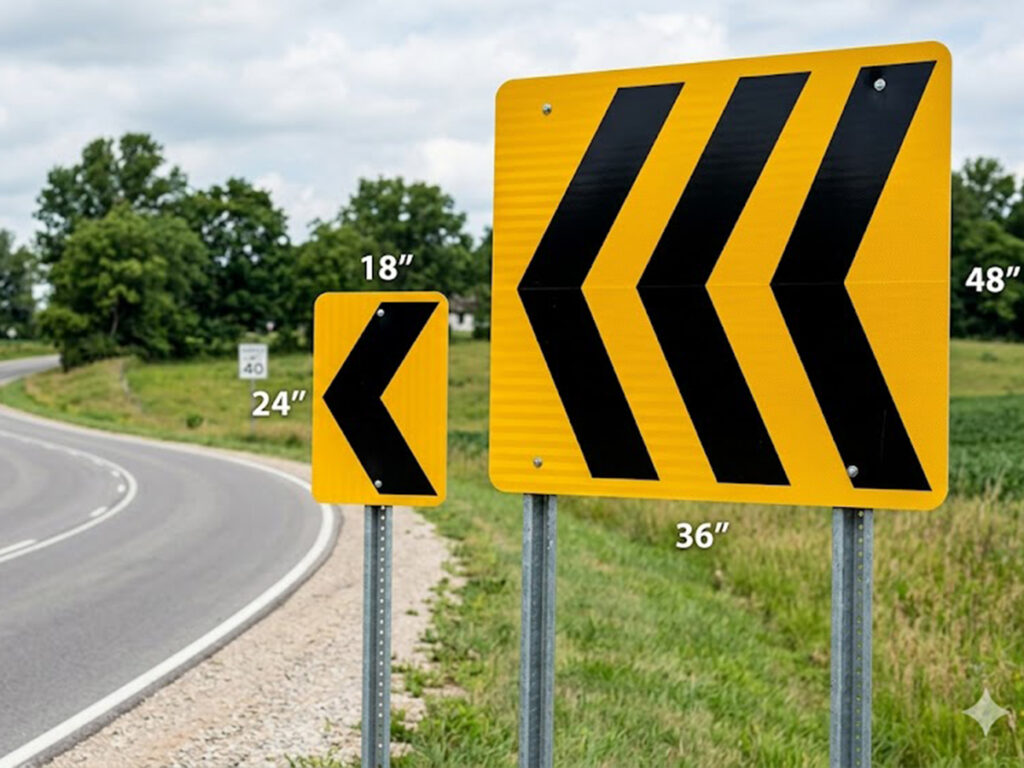

속도 대 크기 매칭: 게시 및 권고 속도가 쉐브론 기호 치수 선택을 촉진하는 방법

OPTSIGNS | MUTCD Chevron Sign Dimensions: From Standard Sizes to Large-Format Specifications

MUTCD는 직접적인 mph-to-dimension 테이블을 발행하지 않습니다.. 도로 분류는 크기를 결정하며 분류는 속도와 관련이 있습니다.. 실제 조달 매핑은 다음과 같습니다.:

≤ 45 시속 → 18 × 24 신장
45 - 55 시속 → 24 × 30 신장
≥ 55 시속 → 30 × 36 인치 최소; 36 × 48 시골 고속도로에서 선호

자문 속도 명판은 중요한 조달 변수를 소개합니다.. 언제 55 mph 도로는 35 시속 곡선 자문패, 게시된 제한이 아닌 권장 속도가 갈매기형 표시 차원 선택을 결정합니다.. 게시된 속도에 맞춰 주문하는 것은 대량 조달 시 크기 부족 오류의 원인으로 잘 문서화되어 있습니다..

조달 팀은 치수 사양을 확정하기 전에 자문 속도 데이터에 대한 프로젝트의 트래픽 엔지니어링 문서를 상호 참조해야 합니다.. 표지판 설치를 유발하는 특정 곡선 조건 및 시거 매개변수는 크기보다는 다음 사항에 따라 결정됩니다. MUTCD 섹션 2C.12, 쉐브론 정렬 표지판의 규제 배치 기준을 정의합니다..

재귀반사시트 사양: 모든 차원을 뒷받침하는 재료 등급

쉐브론 기호 치수 패널 정의. 재귀반사 시트는 해당 패널이 야간 측광 규정을 준수하는지 여부를 정의합니다.. ASTM D4956은 모든 교통 표지판의 시트 분류를 관리합니다., W1-8 포함.

W1-8 쉐브론 표시에 대한 ASTM D4956 유형 분류

III 형 / IV 형 (엔지니어 성적): 교통량이 적은 도로에서는 최소 18×24. 점점 부족해짐 - 대부분의 주 DOT에서는 HIP 하향을 의무화함.
유형 VIII / IX형 (고강도 프리즘 — HIP): 24×30 계층에 필수; 일반 도로에서도 많은 주 교통부(DOT)의 의무 사항.
유형 XI (다이아몬드 등급 — DG3): 30×36 및 36×48 패널에 대한 주요 주 DOT의 의무 사항. 가장 높은 역반사 계수. HIP보다 훨씬 긴 서비스 수명.

프로젝트 사양에 따라 DG3이 요구되는 경우 HIP 시트를 소싱하는 것은 재료 부적합입니다.. 패널의 승인 여부에 관계없이 거부가 발생합니다. 쉐브론 기호 치수 맞다. 시트 등급과 패널 크기는 상호 의존적인 규정 준수 변수입니다..

형광 노란색: 색상 사양 및 일반적인 대체 오류

MUTCD W1-8 표지판에는 표준 노란색이 아닌 형광 노란색 시트가 필요합니다.. 형광색소는 표준 노란색이 따라올 수 없는 주간 휘도를 제공합니다.. 형광 노란색의 CIE 색도 좌표는 MUTCD 및 ASTM D4956에 정의되어 있습니다.. 오류가 발생한 표준 노란색은 주간 광도 측정 준수 테스트에 실패합니다.. DOT 재료 제출에는 시트 제조업체의 색상 좌표 인증이 필요합니다. 해당 문서는 배송과 함께 제공되어야 합니다..

재귀반사율 최소값 및 장기 계약 영향

MUTCD 섹션 2A.22는 최소 유지 재귀반사율을 설정합니다. (MMR) 표준. 표지판은 서비스 수명 전반에 걸쳐 이러한 값을 충족해야 합니다., 설치시뿐만 아니라. DG3 시트의 연장된 서비스 수명 — 일반적으로 12+ 년 대. 7–HIP의 경우 10년 — 장기 유지 관리 계약에 대한 경제적으로 합리적인 사양입니다.. (원천: https://mutcd.fhwa.dot.gov/pdfs/2009r1r2/mutcd2009r1r2edition.pdf)

알루미늄 지지대 및 구조 패널 사양

쉐브론 사인 사양은 반사면 너머로 확장됩니다.. 뒷면 소재가 구조적 성능을 결정합니다, 장수, 그리고 DOT 수용.

0.080인치 게이지 알루미늄 표준

MUTCD 및 AASHTO 기준 0.080인치 (2.03mm) 영구 교통 표지판의 표준 지지대로 알루미늄 측정. 두 가지 합금이 주 DOT 승인 사인 블랭크 사양을 지배합니다.:

5052-H38: 높은 내식성, 우수한 성형성 - 해안 및 해양 통로 응용 분야에 널리 사용됩니다..
6061-T6: 더 높은 인장 강도 - 높은 풍하중 및 산간 통로 용도에 선호됩니다..

비용 절감 조치로 0.063인치 블랭크를 조달하는 것은 DOT 자료 제출에 기록된 실패 모드입니다.. 36×48 패널 크기, 일부 주 DOT에서는 0.100인치 게이지를 지정하거나 강풍 지역의 대형 패널 강성을 위해 세로 보강 리브를 요구합니다..

기후별 재료 업그레이드

표준 밀 마감 알루미늄은 모든 주의 DOT 환경 사양을 충족하지 않습니다.. 세 가지 업그레이드 시나리오가 적용됩니다.:

해안/해양 환경: 표준 밀링 마감 이상의 내식성을 제공하는 양극 처리 또는 폴리에스터 코팅 알루미늄 블랭크.
높은 UV 환경 (사막 남서부, 고지대 복도): 조기 박리를 방지하는 UV 안정화 시트 접착 시스템.
극한의 추운 환경 (북부 주, 산길): 설치 및 서비스 온도 준수를 위해 –40°F 등급의 시트 접착 시스템.

이러한 업그레이드는 상품 서명 주문의 표준이 아닙니다.. 조달 문서에는 이를 명시적으로 지정해야 합니다..

대형 셰브론 표지판: 대형 규격 및 주정부 DOT 채택 동향

용어 “대형 쉐브론 사인” 상황에 따라 다릅니다. 36×48 패널은 주 교통부(DOT) 규정에 따라 많은 시골 고속도로 애플리케이션의 표준 갈매기형 표지판 크기이지만 동일한 도로 등급에 대한 MUTCD 최소값을 초과합니다.. MUTCD 최소값을 초과하는 패널에 대한 자료 제출에는 더 큰 치수를 승인하는 특정 주 DOT 표준 계획 도면 번호를 인용해야 합니다..

주 DOT 대형 형식 채택 패턴

농촌 고속 고속도로는 대형 W1-8 조달량의 주요 동인을 나타냅니다.. 주요 채택 패턴:

TxDOT: 36×48은 시골 주간 곡선의 기본값입니다.; DG3 형광 노란색 시트는 모든 주 고속도로에서 표준입니다..
FDOT: 색인 700 시리즈는 전략적 복합 운송 시스템에서 36×48을 요구합니다. (SIS) 복도; 해안 카운티에는 양극 처리된 알루미늄이 필요합니다..
caltrans: 표준 계획 ES-7A 기준선은 대부분의 주 고속도로에서 30×36입니다.; 36고속 복도에 대한 프로젝트 수준 교통 엔지니어링 결정당 ×48.

운전자 행동 연구는 이러한 추세를 뒷받침합니다: 더 넓은 패널 영역은 확장된 헤드라이트 거리에서 역반사 반사를 증가시킵니다. 주변 조명이 제한된 시골 복도에서는 매우 중요합니다.. NCHRP 보고서 923 (2023) 대형 교통 표지 사양에 대한 가독성 거리 데이터 지원 제공.

사용자 정의 및 비표준 치수: 조달 일정 위험

비표준 쉐브론 기호 치수s — 특수 터널 또는 교량 적용을 위한 42×54 — 프로젝트 기록 엔지니어 및 DOT 검토의 공식적인 엔지니어링 편차 승인이 필요합니다.. 맞춤형 블랭크의 제작 리드타임은 4~8주의 반면, 재고 크기의 경우 1~2주가 소요됩니다.. 대형 맞춤형 패널에는 자동 라미네이션이 아닌 수동 시트 적용이 필요합니다., 단위당 비용이 크게 증가. 조달 후반에 사용자 정의 차원 요구 사항을 식별하는 팀은 중요한 경로 노출을 초래합니다..

대규모 쉐브론 간판 조달: 제출 요건 및 품질 검증

규정을 준수하는 W1-8 표지판을 대량으로 조달하려면 상품 구매 프로세스가 일반적으로 시행하는 것보다 더 엄격한 문서화가 필요합니다..

규정 준수 자료 제출 패키지

W1-8 갈매기 표시에 대한 DOT에서 허용하는 자료 제출에는 다음이 모두 포함되어야 합니다.:

제조사의 패널 치수 인증
알루미늄합금 및 게이지밀 인증 (5052-H38 또는 6061-T6; 0.080-인치 최소)
반사시트 제조사 공인시험성적서 (CTR) ASTM D4956 유형 분류 및 CIE 색상 좌표 확인
MUTCD 섹션 2A.22 MMR 준수를 확인하는 역반사율 테스트 데이터
FHWA 자금 지원을 위한 미국 규정 준수 인증 구매 (NHS 복도) 프로젝트

불완전한 제출 패키지는 DOT 인프라 프로젝트의 자재 승인 지연의 주요 원인이지 치수 부적합이 아닙니다.. 조달 관리자는 배송 승인 전에 제조업체로부터 전체 패키지를 요구해야 합니다..

볼륨 일관성 및 공장 대. 필드 시트 응용 프로그램

대규모 복도 프로젝트에는 수백에서 수천 개의 W1-8 표지판이 필요할 수 있습니다.. 교통 표지 공백의 치수 공차는 ±1/8인치입니다.. ANSI/ASQ Z1.4에 따른 로트 샘플링은 대량 계약의 구매 주문서에 명시되어야 합니다.. 지역 도로 연결과 간선 도로 및 고속도로 구간을 결합하는 프로젝트에서 흔히 발생하는 혼합 크기 주문에는 잘못된 크기 배포를 방지하기 위해 엄격한 분리 및 현장 설치 매핑이 필요합니다..

30×36 및 36×48 패널용, 공장에서 적용된 시트가 유일한 규정 준수 경로입니다.. 이러한 패널 크기의 현장 적용으로 인해 공기 포집 및 접착 실패가 발생합니다.. 조달 문서에는 다음 사항을 명시해야 합니다. “공장에서 적용된 재귀반사시트, 통제된 환경 조건 하에서 제조업체의 설치 지침에 따라 적용됩니다.” ASTM D3359에 따른 시트 접착력 테스트는 적절한 품질 유지점입니다.. 곡선 기하학이 총 부호 수량 요구 사항을 결정하는 방법에 대한 자세한 분석, 참조 수평 곡선의 쉐브론 기호 간격 및 배치 공식.

Chevron Sign Dimensions를 전체 MUTCD 규정 준수 전략에 연결

쉐브론 기호 치수 다중 변수 MUTCD 규정 준수 프레임워크에서 하나의 사양 계층을 나타냅니다.. 이 레이어를 마스터하는 조달 관리자 - 도로 등급별 매핑, 주 DOT 표준계획 검증, 시트 등급 선택, 및 자료 제출 문서 - 곡선 서명 패키지에서 프로젝트 지연의 가장 일반적인 원인을 제거합니다..

5단계 조달 결정 계층 구조는 이 가이드의 모든 내용을 통합합니다.:

단계 1: 도로 분류 및 게시/권고 속도 식별 → 해당 MUTCD 크기 계층 결정.
단계 2: 해당 주 DOT 표준 계획 가져오기 → 주 명령이 MUTCD 최소값을 초과하는지 확인.
단계 3: 시트 등급 지정 (HIP 또는 DG3) 도로 등급 및 주 DOT 요구 사항에 따라.
단계 4: 뒷면 소재 지정 (0.080-인치 최소; 해당되는 경우 기후별 업그레이드).
단계 5: 공급업체를 선택하기 전에 구매 주문서에 자재 제출 패키지 요구사항을 작성하세요..

전체 곡선 서명 패키지를 담당하는 조달 관리자 - 쉐브론 표시, 묘사자, 사전 경고 신호 조정 — 다음을 발견할 것입니다. 쉐브론 기호 치수 더 넓은 MUTCD 표준 프레임워크 내에서 가장 효과적으로 지정됩니다.. 이 완전한 참조는 MUTCD 쉐브론 기호 표준, 배치 사양, 및 재료 요구 사항 인프라 프로젝트 팀의 전체 규정 준수 상황을 다룹니다..

자주 묻는 질문: 쉐브론 사인 치수 및 사양

주 고속도로 프로젝트의 표준 갈매기형 표지판 크기는 얼마입니까??

단일한 보편적 표준은 없다. MUTCD 기준선은 다중 차선 고속도로 적용을 위한 24×30인치입니다. 이는 가장 일반적인 주 고속도로 상황입니다.. 하지만, 주 DOT에서는 더 큰 크기를 요구하는 경우가 많습니다.. TxDOT, FDOT, 및 기타 대용량 주 DOT는 시골 고속도로 통행로에서 기본적으로 36×48로 설정됩니다.. 조달팀은 해당 주 DOT 표준 계획 도면을 참조해야 합니다., MUTCD 테이블만 있는 것이 아닙니다..

MUTCD에서 허용되는 최소 쉐브론 기호 크기는 얼마입니까??

기존의 MUTCD 최소값, 저속 도로는 18×24인치입니다.. 다차선 고속도로에서, 유효 최소값은 24×30으로 증가합니다.. 고속도로 및 고속도로에서, 최소값은 30×36입니다.. 단일한 보편적 최소값은 없습니다. 이는 도로 분류의 함수입니다.. 고속도로 프로젝트에서 최소 18×24를 사용하면 사양 위반이 됩니다..

고속도로의 쉐브론 표지판에 필요한 재귀반사 시트 등급은 무엇입니까??

다이아몬드 등급 (DG3) — ASTM D4956 Type XI — 고속도로 W1-8 응용 분야에 대한 지배적인 주 DOT 명령입니다.. 고강도 프리즘 (잘 알고 있기) 최소 층수를 나타내지만 고속 복도에 대한 현재 DOT 표준에 따르면 점점 부족해집니다.. 시트는 형광 노란색이어야 합니다.; 표준 노란색은 주간 측광 규정 준수에 실패합니다..

W1-8 쉐브론 사인 블랭크에는 어떤 알루미늄 게이지가 지정되어 있습니까??

표준은 0.080인치입니다. (2.03mm) 계량기. 주정부 DOT 승인 합금은 5052-H38 또는 6061-T6입니다.. 바람이 많이 부는 지역의 대형 30×36 및 36×48 패널용, 일부 주 DOT에서는 0.100인치 게이지를 지정하거나 세로 보강 리브를 요구합니다.. 비용 절감을 위해 더 얇은 0.063인치 블랭크를 조달하는 것은 문서화된 DOT 제출 거부 트리거입니다..

다중 고속도로 복도 프로젝트의 모든 도로 유형에 하나의 갈매기형 표지판 크기를 사용할 수 있습니까??

전체 복도에 걸쳐 적용 가능한 가장 큰 크기를 사용하는 것이 허용되며 조달이 단순화됩니다.. 하지만, 기술적으로 올바른 접근 방식은 각 도로 구간의 분류에 적합한 크기를 지정하는 것입니다.. 혼합 크기 주문에는 잘못된 크기의 현장 배포를 방지하기 위해 엄격한 분리 및 설치 위치 매핑이 필요합니다.. 통합 규모 조정으로 공급망 위험 감소.

DOT에서 조달한 갈매기 표시에 대한 자료 제출에 필요한 문서는 무엇입니까??

규정을 준수하는 제출 패키지에는 다음이 필요합니다.: (1) 패널 치수 인증, (2) 알루미늄 합금 및 게이지 밀 인증, (3) ASTM D4956 유형 및 CIE 색상 좌표를 확인하는 시트 제조업체의 CTR, (4) MUTCD 섹션 2A.22 MMR 준수에 대한 역반사 테스트 데이터, 그리고 (5) FHWA 자금 지원 프로젝트에 대한 미국 인증 구매. 불완전한 문서는 제출 지연의 주요 원인이지 치수 부적합이 아닙니다..
